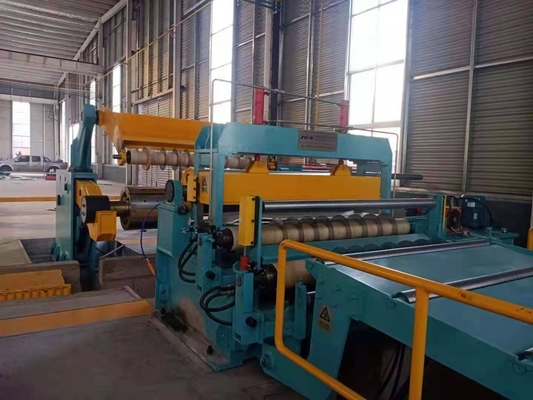

espesor 0,8-4 mm anchura 800-1600 mm velocidad 90-150 m/min máquina de corte de bobina de hoja

I. Parámetro técnico principal

1Especificación del material

Materiales HRC bajo en carbono ((Q235, σs=250Mpa,σb=500Mpa)) espesor de la bobina 0,8-4 mm

Ancho de la bobina 800-1600 mm

Peso de la bobina ≤ 30 t

Diámetro interno Φ508/Φ610/Φ760 mm

Diámetro exterior ≤ Φ2200 mm

2Especificación del producto terminado

Número del cortador (excluido el borde)

Peso de la bobina 30 t

Diámetro interno Φ508/Φ610/Φ760 mm

Diámetro exterior Φ2200 mm

Precisión de anchura ±0,20 mm ((espesor 0,8-4)

Precisión de la broca ≤ 5% espesor de la placa, ((0,08-0,20 mm)

cuchilla nueva o cuchilla adecuada

3Velocidad de apertura de las bobinas 90-150 m/min.

4Datos de los equipos

(1) El poder

Válvula de tensión 380V

Frecuencia 60 Hz

Potencia instalada Aproximadamente 330kw

(2) Energía aérea

Presión 0,4-0,8Mpa

Demandas de aire de 0,2 m3/min ((Estado de compresión)

(3) Dirección de la línea Frente a la consola de operación, de izquierda a derecha

5Pintura según las necesidades del comprador

II,Composición del equipo 1600x4

III,Descripción de la estructura del equipo

• Estante de almacenamiento de bobinas

Objetivo: almacenar las bobinas de acero para abrir.

Estructura: estructura en forma de V, soldadura de chapa de acero, dos tornillos fijados a ambos lados de la carretera.

Especificación técnica:

• Vehículo de bobina

Objetivo: transportar el material de la bobina hasta la máquina de desenrollamiento.

Estructura: el vehículo está instalado en el camino situado debajo del suelo, que está compuesto principalmente por el asiento del vehículo y el eje de la rueda de desplazamiento, el marco de material en forma de V y la barra de guía.motor de desaceleración de desplazamiento y cilindro de aceite de elevación.

Especificación técnica:

El soporte en forma de V se soldó con placa de acero y la placa de nylon se coloca en la superficie

Motor AC4KW

Botella de aceite de elevación Ø200X850st

Barra de guía número cuatro, Ø 110 mm de diámetro, cromada

Una cadena de protección y un par de rieles

• Desenrollador

Uso: soporte de bobina de acero sin procesar.

Estructura: tipo de doble soporte.Por la expansión y contracción del tambor, caja de transmisión, mecanismo de transmisión, freno neumático del tambor, rodillo en el tobogán central.Cuando se usa el cinturón, el sistema de frenado de la banda de transmisión, el sistema de frenado del tambor, el sistema de frenado del tambor, el sistema de frenado del tambor, el sistema de frenado del tambor, el sistema de frenado del tambor, el sistema de frenado del tambor, el sistema de frenado del tambor, el sistema de frenado del tambor, el sistema de frenado del tambor, el sistema de frenado del tambor, el sistema de frenado del tambor, el sistema de frenado del tambor, el sistema de frenado del tambor, el sistema de frenado del tambor, el sistema de frenado del tambor, el sistema de frenado del tambor, el sistema de frenado del tambor y el sistema de frenado del tambor.el motor abre activamente la cabeza del materialCuando la línea de producción está funcionando continuamente, el eje de salida del motor de desaceleración se desactiva a través del embrague y el motor no funciona.El material de la bobina es impulsado por el alisador de tracción o la máquina de corteLa tensión de desenrollado es proporcionada por el freno de tambor.

Especificación técnica:

El tambor de tres pasos, aumenta el rango de Φ 470-520 mm, Φ 570-620 - mm, Φ 720-760 - mm respectivamente.

Aumentos y especificaciones de la botella de aceite Ø 150 x 100 mm, 2pcs.

• Dispositivo de conducción de presión

Objetivo: sacar la cabeza del material doblado y introducirla en la máquina de enderezamiento por tracción.

está compuesto por un rodillo, un rodillo y una placa.Roll de revestimiento de flexión, presión hidráulica para apretar la cabeza del material de rodillo, rotación eléctrica de la exposición de materiales;La cabeza de la pala sostiene la placa con la expansión de la presión de la noche y oscilación hidráulica, y la cabeza de la placa se extiende alineando la cabeza del material;The bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.

• Máquina de cortar (cuchillos dobles tipo base)

Utilización: para cortar la hoja de material longitudinalmente en varios anchos

Estructura: tipo de deslizador.Por los dos lados de la herramienta, el eje superior e inferior, el mecanismo de ajuste del espaciamiento del eje, el dispositivo de transmisión, etc. El motor DC impulsa la rotación del eje de la herramienta a través del reductor,caja de cambios y acoplamiento universal, y el motor impulsa el reposaporte lateral de la herramienta para abrir y cerrar para un cambio de herramienta conveniente.Incluye un dispositivo de cuchillo de cambio rápido.

Especificación técnica:

Objetivo: separación de las tiras de guía

Estructura: existen dos grupos de separadores, que pueden desplazarse horizontalmente para reemplazar las placas de aislamiento.El rollo de presión hidráulica se instala entre los dos grupos de separadores para evitar que las listras salten de la placa de aislamiento

• Máquina de extrusión de barras de tensión de 3 rollos

Objetivo: aumentar la tensión y apretar las burras

Estructura:

Uso: el rodillo de dirección se instala entre la estación de tensión y el tambor de rebobinado para formar el ángulo de rebobinado y envoltura.

Estructura: el rodillo de dirección está cromado en la superficie y la parte final está equipada con una placa de velocímetro. La placa de soporte se eleva y baja con el cilindro.La superficie de la placa de soporte está cromada

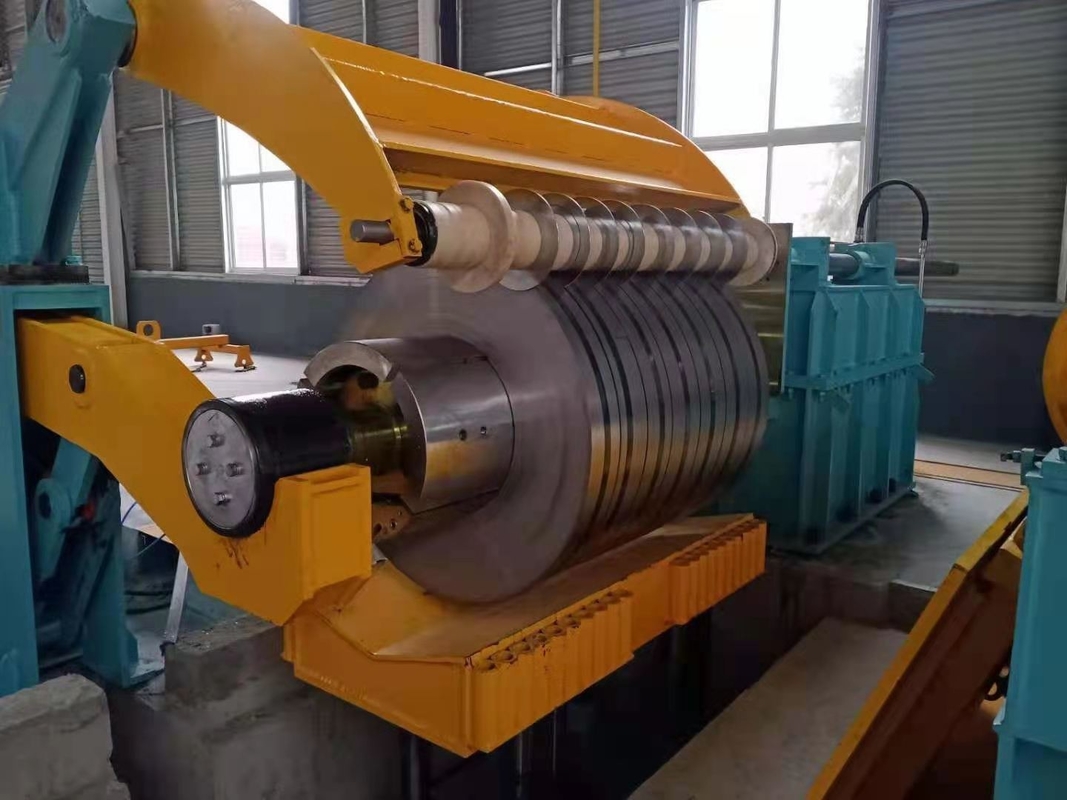

• Recoiler

Uso: volver a enrollar el material después de cortarlo.

Estructura: el rodillo está compuesto por el eje principal, el bloque de deslizamiento de cuña, la barra de tracción, la boca de la abrazadera y la placa de arco.el cilindro impulsa la expansión radial y la contracción, y la placa de arco tiene mandíbulas de sujeción. El separador de cinta hidráulica en el carrete puede subir automáticamente con el aumento del acero

bobina.Con freno neumático.Con placa de empuje hidráulica, descarga auxiliar.La parte trasera del tambor está equipada con una placa de prensado de material auxiliar hidráulico y una cabeza de prensado de material auxiliar.

• Apoyo del recoller

Objetivo: apoyar el extremo en voladizo del carrete para aumentar su rigidez de rotación bajo carga.

Estructura: estructura de puerta cerrada, el orificio cónico situado en el soporte de conducción del cilindro en el rodillo cónico de soporte que se desenrolla.

• Vehículo de descarga

Uso: extraer el material de la bobina de corte del tambor del bobinador

Estructura: el vehículo está instalado en el camino situado por debajo del suelo, que está compuesto principalmente por el asiento del vehículo y el eje de la rueda, el volante de marcha lenta y la barra de guía.motor de reducción de velocidad y cilindro de aceite de elevación- Con barra anti-invertida.
