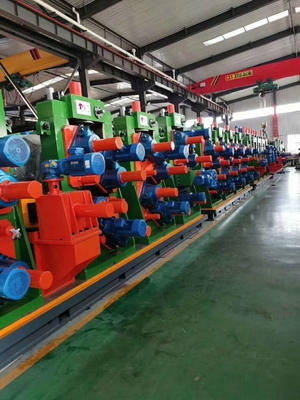

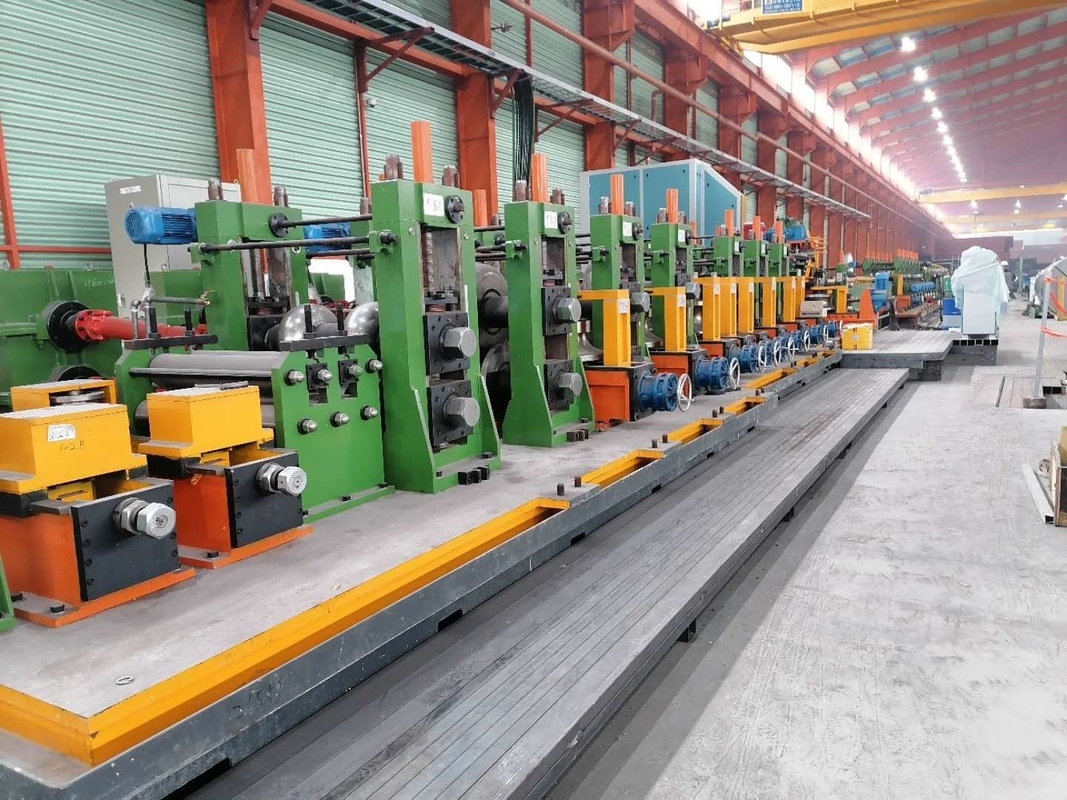

HG530 High-Frequency Welded Pipe Mill Line está diseñada para producir tuberías redondas (Diaφ325-530mm, grosor 4-9mm).
Usar moldeo FFX: En este equipo, se utiliza el proceso de moldeo más económico y razonable para doblar continuamente y sin problemas en un tubo cosido.Debido al diseño especial de toda la estructura del rollo y su ajuste, puede adaptarse a la formación de todos los tamaños y especificaciones de productos sin necesidad de reemplazar los rollos.
La pieza del marco de tipo agujero cerrado es un laminador de tres marcos de cuatro alturas, y los rollos deben reemplazarse de acuerdo con diferentes diámetros exteriores del producto.Para facilitar el cambio rápido de las especificaciones, el bastidor tipo agujero cerrado está especialmente diseñado e instalado en un bastidor especial de repuesto.La conexión y la separación con la base y la parte motriz se realizan mediante presión hidráulica, y el reemplazo puede completarse en decenas de minutos.
- Especificaciones del material:
Conforme a la norma YB189-64
(1)Material: acero de baja concentración de carbono y acero de baja aleación para construcción
(2) Propiedades mecánicas: σb≤520MPa,σs≤340MPa
(3) Ancho de la banda: 1020 ∼ 1665 mm
(4) espesor de la tira: 4 ̊9 mm
(5) Cinturón de cinta de acero: Diámetro interno de las bobinas:φ508φ760mm
Diámetro exterior de las bobinas:φ1500φ2100mm
(6)Peso de la bobina: ≤ 30 T
- Principales especificaciones de los productos para tuberías de soldadura:
(1) Tamaño del tubo: redondo: φ325 φ530 mm
(2) espesor de pared de las tuberías: 4 ̊9 mm
(3)Duración de corte fija: 612 m
(4) Precisión de corte de tuberías: ±3 mm
- Velocidad de formación:5 ̊25 m/min
- Energía, agua y aire:
(1) Potencia:
Volumen de potencia de la línea aprox. 1600 kW
Fuente de energía 380V/50Hz/3fases
(2) Agua de refrigeración de circulación:
Flujo: 30 T/h ¥40 T/h
Volumen de la piscina: 40 m3
(3) Aire comprimido
Flujo: 5 m3/min
Presión: 5 ̊7 kg/cm2
20m de ancho, 220m de largo, 8m de altura,
El carro de bobina se utiliza para hacer la bobina de acero desde la posición de carga hasta el desenrollador. al mismo tiempo el cilindro de aceite de elevación, de modo que el orificio interior de la bobina de acero se fija con precisión en el mandril del desenrollador,la tensión del desenrollador, empuje de nuevo a la posición original.
El diámetro del cilindro de elevación: Φ250 mm
Presión del sistema hidráulico: 12Mpa
Fuerza máxima de elevación del cilindro de elevación: 20 T
Número de barras de guía: 4
Motor de desplazamiento del tranvía: CA 4 kW
Velocidad de viaje del tranvía: 10 m/min
Viaje en tranvía: 6 m
El desenrollador es de estructura de mandrillas de expansión única y voladizo.El cuerpo principal está equipado con un sistema neumático para satisfacer las necesidades de expansión, contracción y frenado de las mandrillas.
| OD de la bobina |
Φ1000-2000 mm |
| Identificación de la bobina |
Fronteras de la línea de enlace |
| espesor de la cinta |
4-9 mm |
| Ancho de la banda |
1020 ∼ 1665 mm |
| Peso de la banda única |
Max30T |
| Tipo de expansión |
Expansión hidráulica |
| - ¿ Qué pasa? |
Conducción neumática |
| Motor de transmisión conical |
Cambio de corriente 15 kW |
Esta unidad se utiliza principalmente para conducir la nueva cabeza de acero de alimentación de la bobina en la unidad de aplanamiento después de que la unidad de desenrollamiento lleve la bobina al lugar de trabajo.
Carga positiva y negativa en dos direcciones.
Diámetro exterior del rodillo de prensa: Φ250 mm
Motor de transmisión de rodillos a presión: CA 7,5 kW
Velocidad del viento: 15 m / min.
This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.
Nivel de aplanamiento y capacidad de prensado:
Motor de transmisión: DC75KW
Velocidad del material de plomo: 8-40 m / min
En el caso de los vehículos de la categoría M2 y M3, el valor de los valores de los vehículos de la categoría M2 será igual o superior a la media del valor de los valores de los vehículos de la categoría M3.
En el caso de los vehículos de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor de motor
Diámetro del rodillo plano: Φ200×1600 mm, material: 42CrMo
Presión del rodillo de plomo en el cilindro inferior: φ120×90 mm
- A. NoLas demás máquinas de soldadura
Se utiliza para cortar la parte irregular de la cabeza y la cola de la cinta, y alinear la cola de la cinta de la bobina anterior con la cabeza de la cinta de la bobina siguiente, y soldarlos juntos para alimentar continuamente el bucle.
Forma estructural: lecho de soldadura por cizallamiento, dispositivo de alimentación por pinza, dispositivo de doble centro, sistema de soldadura por cizallamiento doble, sistema de placa de cizallamiento, sistema de conducción de la placa inferior de soldadura, etc.
El rendimiento del material: la resistencia al rendimiento es de 621MPa
Motor de transmisión de placas: DC11KW
Motor de ajuste de placas: AC4KW
Motor de la estación hidráulica: 55 kW
Motor de marcha de las armas de soldadura: DC2.2KW
Diámetro externo del rodillo de entrega de clips: φ320 mm
- En el plano horizontalAcumulador de energía16M
Esta máquina se encuentra entre la soldadora de cizallamiento y el molino de moldeado (molino de moldeado de moldeado), para utilizarse después de que se haya agotado un rollo de cinta de acero, antes de que la siguiente cinta de rollo se prepare desde el desenrollamiento,tiempo de corte y soldadura de extremos para garantizar que el anfitrión (molino de dimensionamiento de formación) producción continua y almacenar suficiente acero de tira.
Esta unidad incluye principalmente en prensa y dispositivo de material de transporte, acumulador ensambla, unidad de material de transporte, unidad de control eléctrico
Especificación:
| estilo de trabajo |
Círculo de cambio |
| velocidad de marcha del material de transporte |
Vmax = 80 m/min |
| ventaja |
Más material, sin huelga. |
| En forma de pellizco |
El motor de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga |
| espesor de la bobina de acero |
4-9 mm |
| ancho |
1020 ∼ 1665 mm |
| potencia del motor eléctrico de la prensa y el transporte |
110 kW |
| el motor eléctrico del marco del acumulador |
16 × 15 kW |
| motor de torsión |
9 × 3 kW |
- Formación y dimensionamiento
La unidad de moldeo y dimensionamiento es el equipo vital para la línea de molino de tuberías.que está llevando algunas tiras de acero a esta unidad y dejar pasar el marco de rodar al marco de tubo crudo, y luego tomar el fluido eléctrico juntos en la superficie de soldadura del tubo para tratar la temperatura del tubo más alto para adaptarse a la soldadura por la soldadura de los rollos de prensado, y luego después de enfriamiento,formando dimensionamiento y aplanador para el producto ¿cuál es su tubo de demanda.
Cuando la parte de formación y dimensionamiento envía el tubo de acero formado a la sierra, las pistas del coche de sierra se sincronizan con la velocidad de la tubería.Los dos sistemas de aserradero instalados en el plato giratorio tomar la hoja de la sierra para girar por su cuenta, y alimenta bajo el accionamiento del servomotor de alimentación CA. El sistema de aserradura realiza movimientos compuestos en la plataforma giratoria y su propia alimentación,y corta el tubo de acero a lo largo de la vía de la sección transversal de la pieza a cortarLuego, cada sistema se relaja de nuevo en su posición original y espera el siguiente ciclo de trabajo.
Pel aramétrico:
Motor de eje de CA: 22KWX2
Servomotor de transmisión de CA: 45 kW
Variación de las placas grandes: 15 kW
Motor de alimentación: 4.4KWX2
Diámetro de la hoja de la sierra: 400 mm
Precisión de aserradura: ≤ ± 3 mm
Método de corte: hoja de doble sierra, tipo de fresado
Velocidad de seguimiento: igual a la velocidad unitaria
Función del equipo: manual, automática
Método de control: posicionamiento por servo CA
Presión del sistema hidráulico: 12Mpa
El método de corte del alimento utiliza las coordenadas polares
- Rollo de tránsito + bastidor de descarga
Las tuberías corren a lo largo del rodillo de tránsito y se mueven automáticamente en el banco.
Duración:
Enfriamiento por aire: 50 metros.
En blanco: 24 metros
Cabeza plana: 24 metros
Prueba hidráulica: 24 metros
- Máquina de ensayo hidráulica
Φ325∆Φ530En el caso de losEl doble.- Máquina de ensayo hidráulico de estación
Parámetros técnicos de funcionamiento:
Rango de diámetro del tubo de acero de ensayo: φ219 φ530 mm
espesor del tubo de acero de ensayo: 4 ̊9 mm
Duración del tubo de ensayo de acero: 610 m
Material de las tuberías de acero de ensayo: Q235, Q345, X70
Presión máxima de ensayo del tubo de acero: máximo 20,7 MPa
Tiempo de retención de la presión (ajustable): 3 ∼15 segundos
Número de raíces por ensayo: 1 raíz/tiempo
Forma de sellado: sellado radial
Requisitos para el cuerpo del tubo: rectitud: cuerpo ≤2 mm/m, extremo del tubo ≤3 mm (longitud del extremo del tubo 1 metro), longitud completa ≤20 mm; desbarbado del extremo del tubo;
Medio de ensayo de presión: emulsión/agua (reutilización)
Método de lavado: agua precargada (bomba de baja presión, depósito de agua y accesorios)
Motor de accionamiento para el riego y el rodillo de alineación activa: FA67-26.6-M2.2-H2
Motor de accionamiento para el lavado de la mesa de rodillos giratorios activos: XWD4-59-1.1
El cilindro de elevación de la mesa de rodillos giratoria activa de lavado: Φ100/Φ70-100
Método de llenado de agua a baja presión: llenado del tanque de llenado de líquido
Selección del modo de funcionamiento del equipo:
Tiene tres modos de funcionamiento: manual, semiautomático y automático.
Control de parada de arranque y parada de emergencia.
Tiene las funciones de control de arranque y parada normales y control de parada de emergencia en situaciones de emergencia.y las instrucciones de entrada y salida del PLC no se encenderán, que es conveniente para la investigación y el diagnóstico de la información de fallo.
- Máquina de detección de fallos
Este equipo se utiliza para detectar la superficie y los defectos internos del cuerpo de la tubería y la soldadura para evaluar la calidad del producto.y puede mostrar directamente la posición, la forma, el tamaño y la gravedad del defecto, y la repetibilidad de la inspección del defecto es buena.
- Máquina orientada hacia el extremo
- Parámetros de las especificaciones del producto:
|
| Diámetro del tubo |
Se aplicará el método de ensayo de la norma de la norma de la norma de la norma de la norma de la norma. |
| espesor del tubo |
4 ′ 9 mm |
| Material del producto |
Acero estructural de baja aleación Q235, Q345, Q235, Q345, X60, X65, X70... |
| Duración del producto terminado |
6'12m |
- Parámetros de las condiciones del taller:
|
| Fuente de alimentación |
Las emisiones de gases de efecto invernadero |
| Potencia de control |
Las emisiones de gases de efecto invernadero |
| 3.Parámetros técnicos técnicos del equipo de la unidad: |
| Ángulo del extremo del tubo: |
35° |
| Ancho del borde contundente: |
1.6 ± 0,8 mm |
| Inclinación: |
Las condiciones de los requisitos de seguridad de los vehículos de motor no se aplican a los vehículos de motor.1, GB/T9711.2 |
| Superficies de tratamiento con una rugosidad de: |
6.3 μm |
| Número de puestos |
Posición de trabajo única |
Materiales: Cr12
Dureza del rodillo: HRC58-62
Profundidad de endurecimiento por amortiguación: ≥ 10 mm
Roughness de la superficie: Ra≤0,8um
- Soldador de alta frecuencia de 800 kW
Parámetros de diseño del soldador de alta frecuencia en estado sólido
· Potencia de salida nominal: 800 kW
· Voltado nominal de corriente continua: UdN=250V
Corriente de corriente continua nominal: 4000 A
· Frecuencia de salida: f=150-230 kHz
· Eficiencia total: η> 85%
· Forma de resonancia: Resonancia compuesta
· Forma de salida del tanque: no hay salida del transformador de soldadura.
· Coeficiente de despliegue: < 1%
· Modo de soldadura: soldadura por inducción
· Capacidad de distribución de energía: 1200 KVA
· Voltado de entrada: sistema de alambre de 3 fases 380V/50Hz, 3 fases 4
· Corriente de entrada nominal: I=1827A 1.2 Sistema de refrigeración de ciclo blandoNoSistema de refrigeración aire-agua
· Presión del agua de trabajo ((Mpa): 0,32Mpa
· Flujo de trabajo ((m3): 50-90m3
· Capacidad de refrigeración: 250 kW
· Tamaño estándar (mm): 3500 × 1250 × 2650 l
· Número de dispositivos de arrastre:4 conjuntos
El todo conjunto de las de una sola pieza estado HF Saldador incluye suave el seguimiento siete las piezas:Rectificador, inversor, sistema de refrigeración de agua circulada, transformador, consola, soporte ajustable en 3D y pierna de salida.
