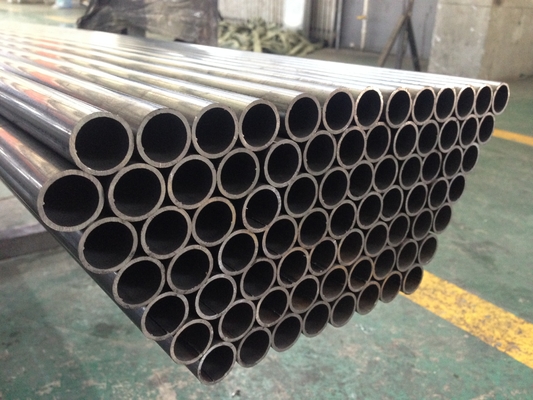

HG219 High-Frequency Welded Pipe Mill Line está diseñada para producir tuberías redondas (Diaφ114-219mm, grosor 3-9mm).la línea de producción puede fabricar tubos de acero soldados con un mecanizado de buena calidad y un ensamblaje de alta precisión.
DEs una orientación.:
● Mejorar el rendimiento operativo y el rendimiento de producción;
● Mejorar el entorno y la seguridad de las operaciones;
● Mejorar la estabilidad del producto;
● Mejorar la productividad de los productos;
● Reduzca los costos de los rollos.
Según la directriz de diseño de mejorar el carácter operativo y el medio ambiente y el carácter de seguridad y producción, reducir el costo del rodillo para garantizar una alta eficiencia,La línea de producción HG219 adopta el diseño de orificios de doble radio.
- Especificaciones del material:
Conforme a la norma YB189-64
(1) Materiales: acero de bajo contenido de carbono y acero de baja aleación para construcción
(2) Propiedades mecánicas: σb≤520MPa,σs≤340MPa
(3) Ancho de la banda: 357 ∼ 688 mm
(4) espesor de la tira: 1,5 ∼ 6,0 mm
(5) bobina de cinta de acero: Diámetro interno de las bobinas:φ508 φ610 mm
Diámetro exterior de las bobinas:φ1000 φ2000 mm
(6) Peso de la bobina: ≤ 12T
- Principales especificaciones de los productos para tuberías de soldadura:
(1) Tamaño del tubo: redondo: φ114 φ219 mm
(2) espesor de la pared de las tuberías: 3 ̊9 mm
(3) longitud de corte fija: 812 m
(4) Precisión de corte de tuberías: ± 1,5 mm
- Velocidad de formación:20 ‰ 50 m/min
- Energía, agua y aire:
(1) Potencia:
Volumen de potencia de la línea aprox.1200KW
Fuente de energía 380V/50Hz/3fases
(2) Agua de refrigeración de circulación:
Flujo: 30 T/h ¥40 T/h
Volumen de la piscina: 40 m3
(3) Aire comprimido
Flujo: 5 m3/min
Presión: 5 ̊7 kg/cm2
15m de ancho, 170m de largo, 5m de altura,
El carro de bobina se utiliza para hacer la bobina de acero desde la posición de carga hasta el desenrollador. al mismo tiempo el cilindro de aceite de elevación, de modo que el orificio interior de la bobina de acero se fija con precisión en el mandril del desenrollador,la tensión del desenrollador, empuje de nuevo a la posición original.
Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2.
Potencia del motor en movimiento: 2,2 kW
El desenrollador es de estructura de mandrillas de expansión única y voladizo.El cuerpo principal está equipado con un sistema neumático para satisfacer las necesidades de expansión, contracción y frenado de las mandrillas.
| OD de la bobina |
Φ1000-2000 mm |
| Identificación de la bobina |
Φ508-610 mm |
| espesor de la cinta |
De 3 a 8 mm |
| Ancho de la banda |
357 a 688 mm |
| Peso de la banda única |
Max 12T |
| Tipo de expansión |
Expansión hidráulica |
| - ¿ Qué pasa? |
Conducción neumática |
- Accesorios para la limpieza
Esta unidad se utiliza principalmente para conducir la nueva cabeza de acero de alimentación de la bobina en la unidad de aplanamiento después de que la unidad de desenrollamiento lleve la bobina al lugar de trabajo.
Carga positiva y negativa en dos direcciones.
Presión de procesamiento: 7Mpa
Potencia del motor eléctrico:2.2KW
This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.
Nivel de aplanamiento y capacidad de prensado:
El estilo de la velocidad de ajuste:No hay grado de la velocidad de ajuste
El estilo de la estructura:Presión y transporte,Unidad de aplanamiento de cinco rollos
Estilo hacia arriba y hacia abajo:Sistema hidráulico
Ancho del aplanador: 357-688 mm
espesor del aplanador: 3-9 mm
Potencia del motor eléctrico: 45 kW
- A. NoLas demás máquinas de soldadura
Se utiliza para cortar la parte irregular de la cabeza y la cola de la cinta, y alinear la cola de la cinta de la bobina anterior con la cabeza de la cinta de la bobina siguiente, y soldarlos juntos para alimentar continuamente el bucle.
Forma estructural: lecho de soldadura por cizallamiento, dispositivo de alimentación por pinza, dispositivo de doble centro, sistema de soldadura por cizallamiento doble, sistema de placa de cizallamiento, sistema de conducción de la placa inferior de soldadura, etc.
| Ancho de la banda |
357 a 688 mm |
| El espesor de la soldadura |
de 3 a 9 mm |
| Tipo de corte |
De alta resistencia a presión |
| Modo de soldadura |
Automático |
| Presión hidráulica |
8 a 10 MPa |
| Ciclo de trabajo |
Max.600 segundos |
- En el plano horizontalAcumulador de energía10M
Esta máquina se encuentra entre la soldadora de cizallamiento y el molino de moldeado (molino de moldeado de moldeado), para utilizarse después de que se haya agotado un rollo de cinta de acero, antes de que la siguiente cinta de rollo se prepare desde el desenrollamiento,tiempo de corte y soldadura de extremos para garantizar que el anfitrión (molino de dimensionamiento de formación) producción continua y almacenar suficiente acero de tira.
Esta unidad incluye principalmente en prensa y dispositivo de material de transporte, acumulador ensambla, unidad de material de transporte, unidad de control eléctrico
Especificación:
| estilo de trabajo |
Círculo de cambio |
| velocidad de marcha del material de transporte |
Vmax = 120 m/min |
| ventaja |
Más material, sin huelga. |
| En forma de pellizco |
El motor de la unidad de carga de la unidad de carga de la unidad de carga de la unidad de carga |
| espesor de la bobina de acero |
de 3 a 9 mm |
| ancho |
357 a 688 mm |
| potencia del motor eléctrico de la prensa y el transporte |
45 kW |
| el motor eléctrico del marco del acumulador |
5.5*15kw |

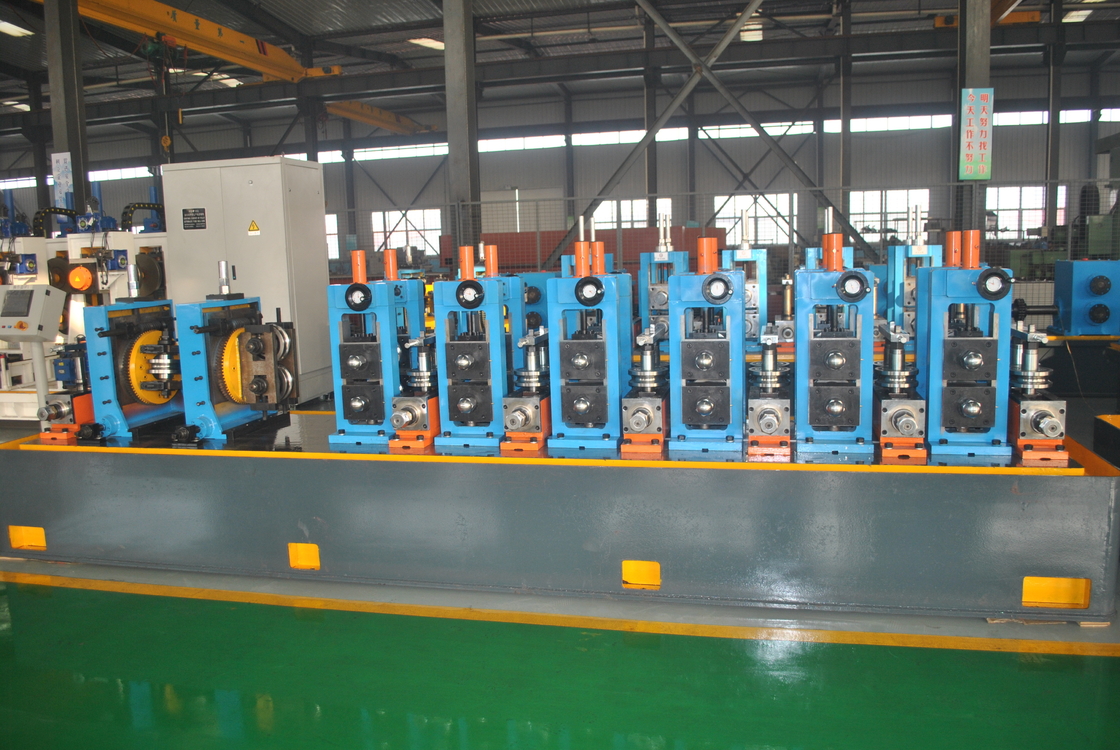

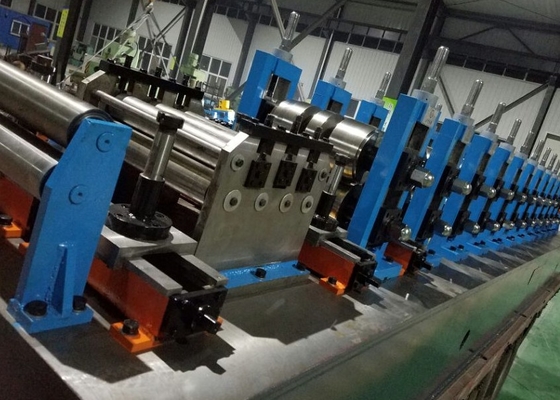

- Formación y dimensionamiento
La unidad de moldeo y dimensionamiento es el equipo vital para la línea de molino de tuberías.que está llevando algunas tiras de acero a esta unidad y dejar pasar el marco de rodar al marco de tubo crudo, y luego tomar el fluido eléctrico juntos en la superficie de soldadura del tubo para tratar la temperatura del tubo más alto para adaptarse a la soldadura por la soldadura de los rollos de prensado, y luego después de enfriamiento,formando dimensionamiento y aplanador para el producto ¿cuál es su tubo de demanda.
| Formando una sobredosis de tubo. |
Ronda: Φ114-219 mm |
| Formando el espesor de la pared de la tubería |
de 3 a 9 mm |
| Velocidad de formación |
No más de 50 m/min. |
| Número de soportes de formación, horizontal |
7 |
| Número de soportes de formación, verticales |
9 |
| Estante para rodillos de guía |
1 |
| Estante para rodillos de compresión |
1 |
| Sitio de moldeo |
1 |
| Cortador de raspadoras de bur |
2 conjuntos |
| Número de soportes de dimensionamiento, horizontales |
5 |
| Número de soportes de calibración, vertical |
5 |
| Cabeza de turco |
2 juegos con una sola cabeza |
| Diámetro del eje y material del soporte de rodadura horizontal |
Φ150 mm, material 40Cr |
| Diámetro del eje y material del soporte de rodadura vertical |
Φ80Material 40Cr |
Sierra voladora
Las sierras voladoras son sierras de corte en caliente, que fusionan las tuberías mediante calentamiento a alta velocidad.La capacidad rápida y el procesamiento preciso es la ventaja de esta unidad.
tubo de corte con diámetro:Φ114-219 mm
Dimensión exacta: 8-12 m
precisión: ± 3 mm
Tiempos máximos de corte: 7 veces/min
velocidad de trabajo máxima: 50 m/min
dimensiones de la pieza de corte:Φ1100×5×Φ110mm
ruta máxima de la máquina de viaje:2.8m
potencia del motor eléctrico del corte:132KW
potencia de trabajo del motor eléctrico:45KW
- ¿ Qué?Sierra de fresado
La sierra de corte en frío es una tecnología de corte en línea emergente en la industria de tuberías soldadas. La característica principal es que adopta el principio de fresado en frío.el extremo de la tubería es plano y libre de burrsNo es necesario un corte secundario para aplicaciones con altos requisitos de procesamiento.
Velocidad lineal máxima: 50 m/min.
Rango de longitud de corte: 8 ~ 12 metros
Precisión de longitud de corte: ± 1,5 mm (fluctuación de la velocidad de la línea no superior al 2%)
Controlador principal: Siemens Simotion D435-2
Tipo de corte: hoja de doble sierra, corte de fresado
Velocidad de seguimiento: igual que el molino de tubos (10-50 m/min)
Tipo de mando: servo CA
- Rollo de tránsito + bastidor de descarga
Las tuberías terminadas corren a lo largo del rodillo de tránsito y se mueven automáticamente sobre el banco.
Motor: conjunto de 3kw x2
Duración: 24 m
- Máquina de ensayo hidráulica
Se aplicará el método de ensayo siguiente:El doble.- Máquina de ensayo hidráulico de estación
Parámetro técnico:
1- Rango de diámetro del tubo de acero de ensayo: Φ114 Φ219,1 mm
2- longitud del tubo de ensayo de acero: 6 ∙ 12 m
3Material de las tuberías de acero de ensayo: acero al carbono puro
4- La presión máxima de ensayo de las tuberías de acero: máximo 10 MPa (100 bares)
5Tiempo de retención (establecible): 3 ̊5 sec.
6- Número de raíces por ensayo: 2 raíces/tiempo
7. Forma de sellado: sellado radial exterior
8Requisitos del cuerpo del tubo: rectitud: cuerpo ≤ 2 mm/m, extremo del tubo ≤ 3 mm (longitud del extremo del tubo 1 metro),
longitud total ≤ 20 mm; desbarbado de los extremos de las tuberías;
10Medio de ensayo a presión: emulsión/agua (para garantizar que el medio esté limpio y libre de impurezas)
11Método de lavado: bomba centrífuga de baja presión IS125-100-315
12Rotación de la mesa de rodillos activa de lavado: reducción XWD0.55-3-47×2
13Método de llenado de agua a baja presión: bomba centrífuga a baja presión IS150-125-315
14Método de presurización: bomba de émbolo de alta presión 3D2-SZ-75/25
15. cilindro principal en el extremo fijo: perforación φ280
16El cilindro principal del extremo móvil:
17Motor del asiento móvil: XWED0.75-53-289
18Forma del haz de tensión: haz de doble tensión
19- Capacidad instalada del equipo: 130 kW
20Eficiencia: 1 pieza/minuto
Proceso de trabajo:
Cabeza de ensayo de extremo fijo y móvil se extiende para sellar ambos extremos de la tubería de acero → agua de baja presión se llena de agua exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge
- Máquinas para paletas automáticas
Esta máquina se utiliza para recoger, apilar tubería de acero en 6 o 4 ángulos, y agrupar automáticamente.eliminar el ruido y el golpe de choque de las tuberías de aceroNuestra línea de embalaje puede mejorar la calidad de sus tuberías y la eficiencia de producción, reducir el costo, así como eliminar el riesgo de seguridad potencial.
Material: Cr12
Dureza del rodillo: HRC58-62
Profundidad de endurecimiento por amortiguación: ≥ 10 mm
Roughness de la superficie: Ra≤0,8um
- Soldador de alta frecuencia de 800 kW
Potencia de salida: Pout> 800 kW
La frecuencia diseñada: f=100~200KHZ
1 Parámetros diseñados
Potencia nominal: 800 kW
Potencia nominal de corriente continua: Pd=800 kW
Válvulas de corriente continua: UdN=450V
Corriente de corriente continua nominal: IdN=2000A
El rendimiento total: η≥85%
Puerto > 800 kW
Inversor de IMSFET: 100 kW × 8
Modo de salida del circuito del tanque: no hay salida del transformador de soldadura, resonancia secundaria
