Línea de producción de tubos ERW de 3,5 mm para la fabricación de tubos soldados de alta frecuencia

Name: Línea de producción de tubos ERW de 3,5 mm para la fabricación de tubos soldados de alta frecuencia
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG48
Price: 50,000.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	Hebei
Nombre de la marca:	Tengtian
Certificación:	CE, ISO9001, BV
Número de modelo:	HG48

Información Detallada

Lugar de origen:

Hebei

Nombre de la marca:

Tengtian

Certificación:

CE, ISO9001, BV

Número de modelo:

HG48

Product name:

High Frequency Welded Pipe Mill Erw Pipe High Speed Tube Mill 3.5mm

Tensile strength of raw material:

σb≤500 Mpa

Thickness:

1.5-3.5mm

Max. Production Speed:

20～100m/min

Fixed Cutting length:

8-12m

pipe size range:

Ф21.3～48mm

Warranty:

One year

Welding Type:

High Frequency Welding

Keywords:

High Frequency Welded Pipe Mill

Resaltar:

High Light

Resaltar:

el lsaw instala tubos el molino de tubo de alta velocidad

molino de tubo de alta velocidad de 3.5m m

molino de tubo soldado con autógena de alta frecuencia del erw

Información Comercial

Cantidad de orden mínima:

1 sistema

Precio:

$100000 to $1 million

Detalles de empaquetado:

Embalaje impermeable y marinero de la exportación.

Tiempo de entrega:

60 días del trabajo

Condiciones de pago:

L/C, T/T

Capacidad de la fuente:

50 sistemas/año

Descripción del Producto

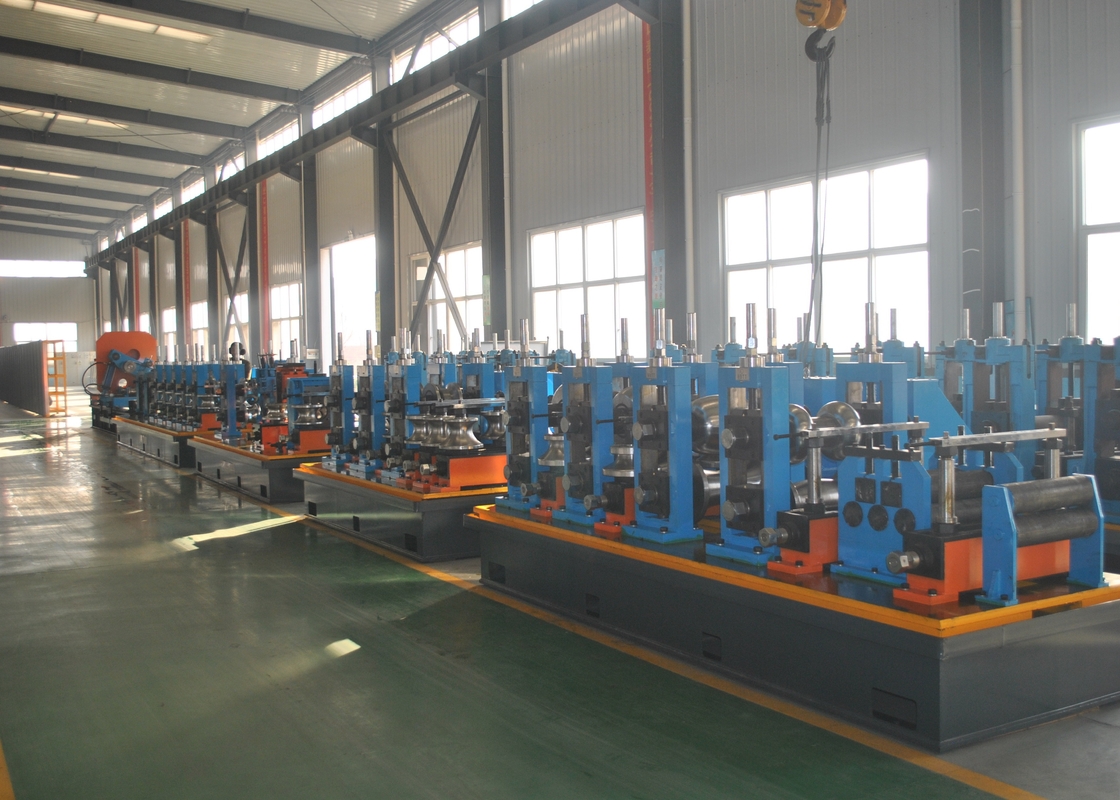

Tubería ERW de Alta Velocidad - Molino de Tubos Soldados por Alta Frecuencia de 3.5 mm

La línea de molino de tubería ERW HG48 está diseñada para producir tuberías soldadas de alta calidad con diámetros que van desde Ф21.3～48mm y espesores de pared de 1.2～3.5mm. Con un diseño avanzado de paso de rodillos, esta línea de producción ofrece una calidad de mecanizado excepcional y un montaje de precisión.

Especificaciones Clave

Atributo	Valor
Resistencia a la tracción de la materia prima	σb≤500 Mpa
Rango de espesor	1.5-3.5mm
Velocidad máxima de producción	20～100m/min
Longitud de corte fija	8-12m
Rango de tamaño de tubería	Ф21.3～48mm
Garantía	Un año
Tipo de soldadura	Soldadura por Alta Frecuencia

Características de Diseño

Rendimiento operativo y de producción mejorado
Entorno operativo y seguridad mejorados
Estabilidad y productividad superiores del producto
Costos de rodillos reducidos
Diseño de estilo de agujero de doble radio para alta eficiencia

Especificaciones Técnicas

Especificaciones del Material

Material: Acero de bajo carbono y acero estructural de baja aleación
Propiedades mecánicas: σb≤520Mpa, σs≤340MPa
Ancho de la tira: 66～151mm
Espesor de la tira: 1.2～3.5mm
Diámetro interior de la bobina de la tira de acero: φ480～φ520mm
Diámetro exterior de la bobina de la tira de acero: φ1000～φ1800mm
Peso máximo de la bobina: ≤2.0T

Especificaciones de la Tubería Soldada

Diámetro de la tubería redonda: φ21.3～φ48mm
Espesor de pared: 1.2～3.5mm
Longitud de corte fija: 8～12m
Precisión de corte de la tubería: 0～3mm

Requisitos de Energía y Utilidades

Potencia: 380V/50Hz/3 fases, aprox. 500KW
Agua de refrigeración por circulación: 30T/h～40 T/h, volumen de la piscina de 40m³
Aire comprimido: 5m³/min a una presión de 5～7kg/cm²

Requisitos del Taller

Dimensiones mínimas: 7m de ancho × 100m de largo × 5m de altura del techo (desde los rieles hasta el suelo).

Componentes Clave

Desbobinador

Diseño de mandriles de doble expansión y voladizo
Sistema neumático para expansión, contracción y frenado
OD de la bobina: Φ1000-1800mm
ID de la bobina: Φ480-520mm
Expansión hidráulica con freno de accionamiento neumático

Cizalla y soldadora automática

Sistema de corte hidráulico
Modo de soldadura automático
Ciclo de trabajo: Máximo 180 segundos
Presión hidráulica: 8-10MPa

Acumulador en espiral (4M)

Estilo de trabajo: Cambiar círculo
Velocidad máxima de transporte de material: 200m/min
Forma de pellizco neumático a 6Mpa
Motor de prensa y transporte: 11KW
Motor del marco del acumulador: 18.5KW

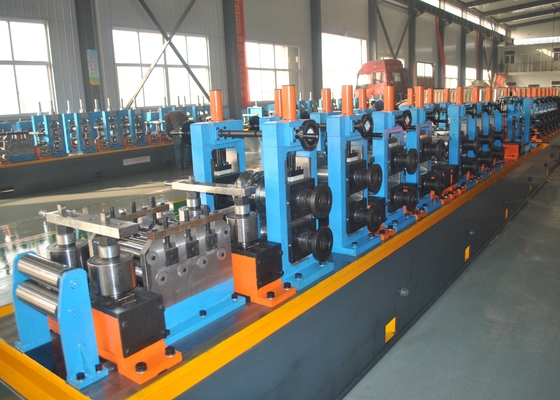

Formación y Dimensionamiento

7 soportes de formación horizontales
10 soportes de formación verticales
5 soportes de dimensionamiento horizontales
5 soportes de dimensionamiento verticales
2 juegos de cabezal Turks con cabezal único
Velocidad máxima de formación: 100m/min

Sierra en frío

Rango de longitud de corte: 8~12 metros
Precisión de corte: ±1.5mm
Corte de fresado de doble hoja de sierra
Motor servoaccionado de 18.5KW
Motor de corte de frecuencia variable de 15KW

Soldadora de alta frecuencia de 200KW

Potencia de salida nominal: 200KW
Frecuencia de salida: 350~420kHz
Eficiencia total: >85%
Modo de soldadura por inducción
Capacidad de distribución de energía: 307KVA
