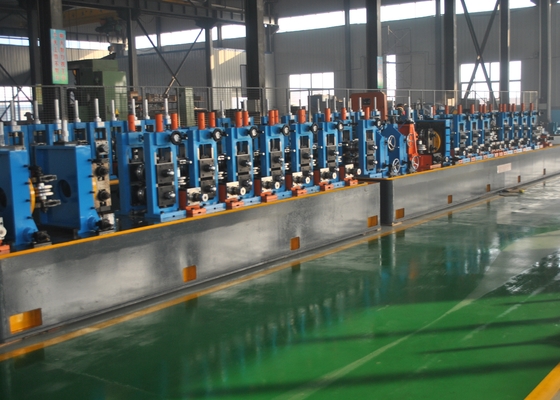

Molino de tuberías de alta frecuencia soldado de tuberías cuadradas de alta frecuencia 25×25--80×80 mm
Especificaciones del producto
| Atributo |
Valor |
| espesor de la bobina |
1.5 a 5 mm |
| Ancho de la bobina |
80 a 300 mm |
| Diámetro interno |
508 mm |
| Diámetro exterior |
Las demás: |
| Velocidad |
el máximo de 80 m/min. |
| Garantización |
Un año |
| El material |
HRC bajo en carbono |
Descripción del producto
Parámetros y especificaciones principales
Especificaciones del material
- Conforme a la norma YB189-64
- Material: acero de baja concentración de carbono y acero de baja aleación para construcción
- Propiedades mecánicas: σb≤380Mpa, σs≤275Mpa
- Ancho de la banda: 100 ∼ 320 mm
- espesor de la tira: 1,0 ∼ 3,25 mm
- Identificación de las bobinas: Φ508 mm
- O.D. de las bobinas: φ1800 mm
- Peso de la bobina: ≤ 4T
Especificación del tubo soldado
- Diámetro del tubo redondo: Φ31.8·φ101.6mm
- Tamaño del tubo cuadrado: 25x25-80x80mm
- espesor de la tira: 1,0-3,25 mm
- longitud del tubo de acabado: 4-6 m
- Precisión de la longitud de corte: ±2 mm
- Velocidad de moldeo: 20-80 m/min
Energía, agua y aire
Volumen de potencia:Aproximadamente 600 kW
Fuente de energía:Se aplicarán las siguientes medidas:
Flujo de agua de refrigeración de circulación:20 T/h 30 T/h
Volumen del grupo:30 m3
Flujo de aire comprimido:5 m3/min
Presión:5·11 kg/cm2
Requisitos del taller
6 m de ancho, 70 m de largo, al menos 5 m de altura desde los rieles del techo hasta el suelo.
Componentes y especificaciones de la máquina
1. Desenrollador hidráulico de cono
El desenrollador es de estructura de mandrillas de doble expansión y en voladizo.El cuerpo principal está equipado con sistema hidráulico para satisfacer las necesidades de expansión, contracción y frenado de las mandrillas.
OD de la bobina:φ1800 mm
Identificación de la bobina:Freno de la caja
Ancho de la tira:100 a 320 mm
El espesor de la cinta:1.0-3.25 mm
Peso de la tira:Max.4.0T
Tipo de expansión:el sistema hidráulico
Pausa:Conducción neumática
2. Cortador y soldador automáticos
La soldadora por cizallamiento es una unidad importante del equipo de la línea de la planta de tubería, y se utiliza principalmente para cortar la cabeza o el ensayo de la tira de acero no normal,y luego conectar el último ensayo de la tira de acero con la siguiente cabeza de la tira para asegurar que el procesamiento continúe.
Ancho de la banda:100 a 320 mm
El tamaño de la superficie de las piezas de soldadura:1.0-3.25 mm
Tipo de corte:corte hidráulico
Modo de soldadura:Automático
Presión neumática:0.5MPa
Ciclo de trabajo:Max.300 segundos
3Acumuladores horizontales en espiral
Esta máquina se utiliza entre la máquina de soldadura de cizallamiento y la máquina central (máquina de dimensionamiento de formación).y la siguiente tira se prepara a partir de la producción continua de la máquina principal (máquina de dimensionamiento de formación) se asegura dentro de un tiempo y suficiente tira de acero se almacena.
Esta máquina se compone principalmente de un marco de rodillo de guía de alimentación, un dispositivo de alimentación de abrazaderas, un conjunto de cuerpos de bucle, un dispositivo de descarga y un dispositivo de control eléctrico.
El espesor:1.0-3.25 mm
Ancho:100 a 320 mm
Ventajas:Material de almacenamiento más No hay golpes a la superficie del acero
Velocidad de alimentaciónSe aplicará el procedimiento siguiente:
Potencia del motor de carga:AC 22KW
Potencia del motor del acumulador:Acción de cambio 37 kW
Diámetro del depósito:5 metros

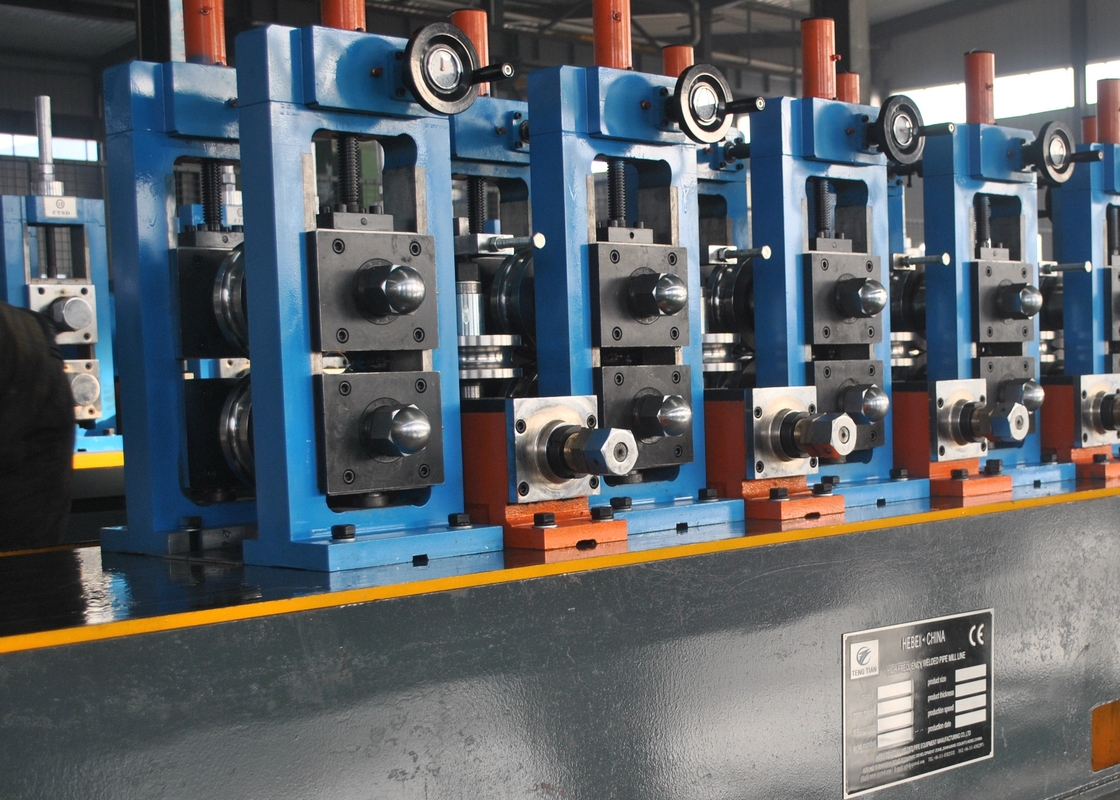

4. Máquina de moldear y dimensionar
Formación de la parte
La cinta de acero entra en el soporte de moldeo y luego en la parte de moldeo en una forma redonda.
Características:Rollo horizontal hacia arriba y hacia abajo ajustar la forma, el engranaje de gusano ajustar, y puede ajustar por separado
El eje inferior del rodillo de nivelación está activo
Lado fijo del eje de nivelación con almohadilla de compensación
Cuantidad de soporte horizontal:7
Diámetro del eje horizontal:80 mm
Material del eje horizontal:42Crmov
Velocidad de formación:20 a 60 m/min
El motor:110 kW de corriente continua
Material del soporte de nivelaciónsoldadura de placas de acero
Cuantidad del soporte vertical:7
Diámetro vertical del eje:50 mm
Material del eje vertical:40Cr
Guía de costura de soldadura y soporte de rodillo de compresión
El rodillo de compresión es para apretar el borde del tubo que ha sido calentado a temperatura de soldadura, apretando rollos dando una cierta presión para lograr el propósito de soldadura.El cortador de cuentas de soldadura se utiliza para desechar la costura de soldadura y eliminar la aberración externa.
Cuchillo de chatarra:2 juegos
No de eje de rodillo de compresión:2
Diámetro del eje del rodillo de compresión:55 mm
Material del eje del rodillo de compresión:40Cr
Unidad de refrigeración por agua
Material: soldadura de placas de acero
Tamaño de la parte
El tubo redondo después de dimensionar la parte en el diámetro requerido y la forma
Cuantidad de soporte horizontal:5
Diámetro del eje horizontal:80 mm
Material del eje horizontal:42Crmov
El motor:Dirección continua 132 kW
Material del soporte de nivelaciónsoldadura de placas de acero
Cuantidad del soporte vertical:5
Diámetro vertical del eje:50 mm
Material del eje vertical:40Cr
Cabeza de pavo:2 conjuntos
Caja de engranajes
Cuantidad de caja de engranajes:12
Material del cuerpo de la caja de engranajes:soldadura de placas de acero
Material del equipo:20CrMnTi
Dureza del engranaje:HRC 58 a 62
Material del eje de engranaje:40 millones
Dureza del eje del engranaje:HRC40 a 45
Cantidad de caja de reducción:2
5Sierra Fría
La sierra fría se utiliza para cortar con precisión todo tipo de tubo de marco automáticamente.Esta unidad tiene la ventaja de dimensiones precisas., y la maquinaria de transferencia mejor ventaja, por lo que la capacidad rápida y el procesamiento preciso, sin Burr es esta ventaja de la unidad.
Tamaño del tubo:Piel redonda: φ31.8-φ101.6 mm de espesor:1.0-3.25 mm Tubo cuadrado: espesor de 25x25-80x80 mm:1.0 a 3.0 mm
El material:¿Qué es eso?
Velocidad:60 m/min como máximo
Duración de corte:Entre 6 y 8 metros
Precisión:± 3 mm
Motor de transmisión:Servomotor de 15kw Japón YASKAWA
Motor de corte:Motor de frecuencia variable de 15 kW
Motor de alimentación:4.4kw servomotor Japón YASKAWA
6Soldador de alta frecuencia de 300 kW
Parámetros de diseño
Potencia de salida nominal:300 kW
Válvulas de corriente continua:UdN=450V
Corriente continua nominal:500 A
Frecuencia de salida:f=300 ~ 350 kHz
Eficiencia total:n > 85%
Forma de salida del tanque:No hay salida del transformador de soldadura.
Coeficiente de crecimiento:< 1%
Modo de soldadura:Soldadura por inducción, soldadura por contacto
Capacidad de distribución de energía:461 KVA
Válvula de entrada:Sistema de cableado de 380V/50Hz,3 fase 4
Corriente de entrada nominal:I=1500A
Sistema de refrigeración (sistema de refrigeración aire-agua)
Temperatura del agua de salida:≤ 41°C,rango de temperatura: 4°C
Flujo de agua de refrigeración:15 m3/h
Presión del agua de trabajo:0.35Mpa
Requisitos de calidad del agua:Agua destilada
7Tabla de descenso
1.Las tuberías terminadas corren a lo largo de la mesa de rodadura y se mueven automáticamente sobre el banco.La máquina de embalaje simple contiene contenedor y equipo de alineación accionado neumáticamente. 3.Motor del banco de ruedas: 3 kW
8. Roller
Material de los rodillos de moldeo:Cr12
Material para rodillos de soldadura:H13
Dureza del tratamiento térmico:HRc58 ~ 62
