Laminador de tubos soldados de alta frecuencia 1.5-4.0 mm de espesor Redondo 33.78～60.3mm
Especificaciones del producto
| Atributo | Valor |
| Espesor de la bobina | 1.5-4mm |
| Ancho de la bobina | 80-300mm |
| Diámetro interior | 480-510mm |
| Diámetro exterior | 1000-1600mm |
| Velocidad | máx. 70 m/min |
| Garantía | Un año |
| Material | HRC de bajo carbono |
Parámetros principales
- Conforme a la norma YB189-64
- Material: Acero de bajo carbono y acero estructural de baja aleación
- Propiedades mecánicas: σb≤520Mpa, σs≤340MPa
- Ancho de la tira: 100-190 mm
- Espesor de la tira: 1.5-4.0 mm
- Diámetro interior de las bobinas: φ480～φ510mm
- Diámetro exterior de las bobinas: φ1000～φ1600mm
- Peso de la bobina: ≤4T
- Tamaño de la tubería: φ33.7-φ60.3mm
- Espesor de las tuberías: 1.5-4.0 mm
- Longitud de corte fija: 4～6m
- Precisión de corte de tuberías: 0～3mm
- Velocidad de formación: 20～70m/min
Suministro de energía, agua y aire
| Volumen de energía de la línea | Aprox. 800KW |
| Fuente de alimentación | 380V/50Hz/3 fases |
| Caudal de agua de refrigeración por circulación | 30T/h～40 T/h |
| Volumen de la piscina | 60m³ |
| Caudal de aire comprimido | 5m³/min |
| Presión | 5～7kg/cm² |
Proceso de producción
Carga de bobinas → Corte y soldadura → Acumulador → Formación, soldadura HF, Desbarbado, Enfriamiento, Dimensionamiento, Enderezamiento → Sierra de corte en frío STD → Transmisión → Embalaje → Almacenamiento
Componentes y especificaciones de la máquina
1. Desbobinador
El desbobinador es de la estructura de mandriles dobles de expansión y voladizo. Contiene dos partes principales: cuerpo principal y base fija. El cuerpo principal está equipado con un sistema neumático para satisfacer las necesidades de expansión, contracción y frenado de los mandriles.
| DE de la bobina | Φ1000-1600mm |
| DI de la bobina | Φ480-510mm |
| Ancho de la tira | 100-190mm |
| Espesor de la tira | 1.5-4.0mm |
| Peso de la tira | Máx. 4T |
| Tipo de expansión | Aumentos manuales |
| Freno | Accionamiento neumático |
2. Cizalla y soldadora
Esta máquina se utiliza para cortar los extremos irregulares de las tiras y luego conectar las tiras mediante soldadura.
| Ancho de la tira | 100-190mm |
| Espesor de soldadura | 1.5-4.0mm |
| Tipo de corte | Corte manual |
| Velocidad de soldadura | Máx. 700 mm/min |
| Modo de soldadura | Manual |
| Ciclo de trabajo | Máx. 180 segundos |
3. Unidad acumuladora en espiral
Esta unidad incluye principalmente un dispositivo de prensado y transporte de material, un conjunto acumulador, una unidad de transporte de material y una unidad de control eléctrico.
| Estilo de trabajo | Cambiar círculo |
| Ventaja | Almacena más material, sin golpes en la superficie de la tira de acero |
| Espesor de la bobina de acero | 4mm |
| Ancho | 100-190mm |
| Diámetro de almacenamiento | 5.0m |
| Velocidad de transporte de material | Vmax=240m/min |
| Forma de pellizco | Neumático 6Mpa |
| Potencia del motor eléctrico de la prensa y el transporte | 18.5KW |
| El motor eléctrico del bastidor del acumulador | 37KW |

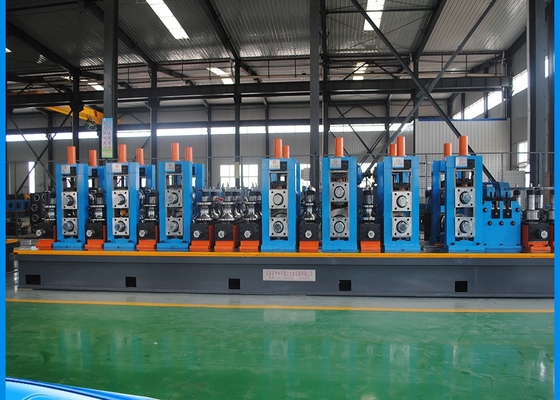

4. Laminador de formación y dimensionamiento
El laminador de formación y dimensionamiento adopta el principio de formación de tipo rodillo y soldadura por inducción de alta frecuencia. La tira se introduce en la máquina de formación mediante el dispositivo de alimentación en el laminador y el rodillo de formación gira y presiona continuamente la tira en la forma requerida.
| DE de la tubería de formación | Tubo redondo 33.7-60.3mm |
| Espesor de pared de la tubería de formación | 1.5-4.0mm |
| Velocidad de formación | 20-70m/min |
| Número de bastidores de formación, horizontal | 7 |
| Número de bastidores de formación, vertical | 9 |
| Número de bastidores de dimensionamiento, horizontal | 5 |
| Número de bastidores de dimensionamiento, vertical | 5 |
| Cabezal Turks | 2 juegos con cabezal único |
| Diámetro del eje y material del bastidor de rodillos horizontal | Φ90mm, Material 40Cr |
| Diámetro del eje y material del bastidor de rodillos vertical | Φ50, Material 40Cr |
| Cortador de raspado de rebabas | 2 juegos |
| Motor principal | 110kw+132kw |
5. Sierra en frío
La sierra en frío se utiliza para cortar con precisión todo tipo de tubos de marco automáticamente. Con respecto al uso del sistema de control STD de alta precisión y el sistema de maquinaria, esta unidad tiene la ventaja de una dimensión precisa.
| Tamaño de la tubería cuadrada | Φ33.7-60.3mm |
| Material | Q235 |
| Velocidad | Máx. 70 m/min |
| Longitud de corte | 7m |
| Precisión | ±3mm |
| Motor de accionamiento | Servomotor de 15kw (yaskawa Japón) |
| Motor de alimentación | Servomotor de 4.4kw (yaskawa Japón) |
| Motor de corte | Motor de frecuencia variable de 11KW |
6. Soldadora HF sólida de 300kw
| Potencia nominal | 300kW |
| Potencia de CC nominal | Pd=360kW |
| Voltaje de CC nominal | UdN=450V |
| Corriente de CC nominal | IdN=800A |
| La eficiencia total | η≥85% |
| Potencia de salida | Pout＞300kW |
| Frecuencia diseñada | f=300~350kHz |
| Inversor MOSFET | 120kW×3 |
| Modo de salida del circuito del tanque | Sin salida de transformador de soldadura, resonancia secundaria |
7. Mesa de rodillos, banco y máquina de embalaje
Las tuberías terminadas corren a lo largo de la mesa de rodillos y se trasladan automáticamente al banco. Luego, la máquina de embalaje simple empaqueta las tuberías en forma de hexágono. La máquina de embalaje simple contiene un contenedor y una alineación accionada neumáticamente.

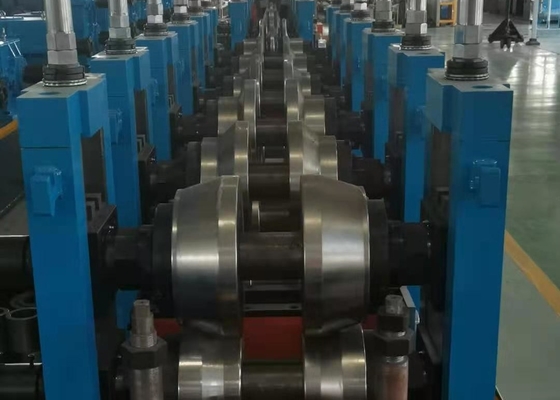

8. Rodillo
El material: Cr12. El material Cr12 tiene la ventaja de resistir la abrasión, y los clientes pueden elegirlo por sí mismos. El rodillo tiene un precio por su peso, podemos calcular el precio total de los rodillos de acuerdo con la especificación de la tubería soldada de los clientes.
