Molino de tuberías soldadas de alta frecuencia 1,0 mm-3,25 mm espesor de pared acero 21,3 mm-33,7 mm

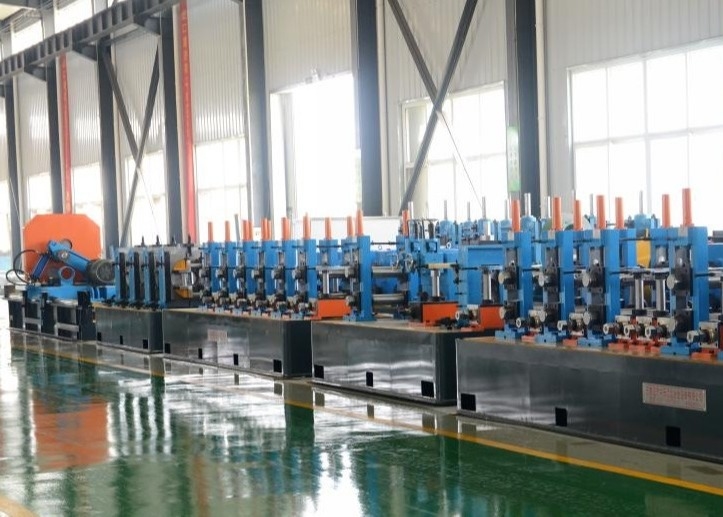

La línea de producción de tuberías de soldadura recta de alta frecuencia HG60 se utiliza para fabricar tuberías de acero soldadas de Φ21.3mm-Φ33.7mm con 1,0mm-3.25mm de espesor de pared, puede producir tuberías de perfil del mismo tamaño.Después de absorber avanzada tecnología de fabricación de tuberías tanto en el extranjero como en el país, nuestra línea de producción de diseño innovador y cada una de las unidades de la línea de producción es no sólo económica, sino también práctica.

II. Las condiciones de trabajoLas condiciones básicas Las condiciones:

2.1Tubos de acero Especificación

2.11 Tubo redondo: φ21.3·φ33.7 mm espesor: 1,0 - 3,25 mm

2.2Las bandas acero

2.2.1 Ancho de las bandas de acero: 65-110 mm

2.2.2 espesor de las bandas de acero: 1,0 mm-3,25 mm

2.2.3 Acero bajo en carbono y acero bajo en aleación: δb≤500Mpa σs≤235MPa

2.2.4 bobina de banda de acero: diámetro interno: Φ550-610 mm (el comprador confirma finalmente)

2.2.5 Diámetro exterior: 1000 mm-1800 mm (el comprador lo confirma finalmente)

2.2.6 Peso de las bandas de acero: máximo 3,5 toneladas

2.3 Capacidad eléctrica instalada: aproximadamente 400 kW Fuente de alimentación: 380 V, 50 Hz (según el local)

2.4Formación velocidad:No más de 90 m/min.

P.S.: Diámetro máximo y grosor máximo no corresponden con la velocidad máxima

2.5 Tamaño de toda la línea: aprox. 60x6m

III. El Consejo EuropeoEl flujo técnico de la producción línea

Despliegue hacia arriba → Desenrollar → Corte de cabeza, tail → Strip Steel head-tail butt welding → Spiral accumulator→ Forming → High frequency induction welding → Removing external burr → Sizing → Cutting→ Checking& collecting → Weighing → Marking → Accessing Warehouse

- ¿Qué es esto?Composición de los equipos y parámetros principales de los Unidad:

• Con un solo cono hidráulico Noel rollo de la bobina

Este equipo tiene una sujeción hidráulica de cono único.Luego presionar el rodillo de la apertura del extremo se mueve hacia abajo para apretar la bobina de aceroEl cono de desenrollamiento girando, el peeler de apertura del extremo oscila hacia arriba y cerca de la bobina.

Diámetro interno de la cinta de acero:Φ 550-610 mm

Diámetro exterior de la cinta de acero:Φ max=1800mm Ancho de la cinta de acero: 65-110mm

espesor de las bandas de acero: 1,0 mm-3,25 mm

Peso máximo de las bandas de acero: 3,5 toneladas

2.El corte y Saldador

Función:

Se utiliza para cortar en paralelo la cola de la cinta de acero, que acaba de entrar en el acumulador, y la cabeza de la cinta que sale del desenrollador, y luego soldarlos juntos.

Estructura: Cisa hidráulica y soldadura manual Ancho de la franja de acero: 65-110 mm espesor de la franja de acero: 1,0 mm-3,25 mm

3.Espiral horizontal Acumulador de energía

El acumulador en espiral se utiliza para recibir la cinta de acero discontinuamente desde el desenrollador y al mismo tiempo suministrar la cinta de acero a la unidad de formación continuamente.La capacidad de reserva puede ser controlada por paralelo en espiralLa diferencia de circunferencia del paralelo exterior e interior multiplicada por el número de paralelos es la capacidad de reserva.Hay guía rodillo soporte soporte y área de torsión en frente del acumulador espiralLa banda de acero se girará del estado horizontal al estado vertical. El soporte de rodillo de guía se compone de un marco de transporte y un soporte y dos rodillos de retirada del vehículo,los rollos de retirada del vehículo pueden cambiar la cinta de acero del estado horizontal al estado verticalEl rollo de retirada del vehículo es accionado por una máquina eléctrica, que y la unidad de accionamiento del acumulador es controlada por una mesa de operación.

Ancho de acero: 65-110 mm

espesor de las bandas de acero: 1,0 mm-3,25 mm

Duración de almacenamiento: 400-1000 mm

Velocidad máxima de salida: igual a la velocidad de toda la línea.

4.Molino de moldeo y dimensionamiento

Formación Sección:

Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2.

Sección de soldadura:

Estacionamiento para rodillos de guía; Estacionamiento para rodillos de compresión; Estación de raspado de soldadura; Estación de molienda; Refrigeración por agua

Sección de dimensiones:

Estructura y rendimiento principales del equipo

Conjunto de alimentación

Principalmente para el límite superior e inferior de la cinta de acero, fácil para la tira fuera del bucle suavemente en la máquina de moldeo, evitar la tira de balanceo hacia arriba y hacia abajo.

Se compone de un par de rodillos y un soporte izquierdo y derecho, el material del rodillo es Gr15, proceso de extinción de alta frecuencia.Dureza de extinción HRC58-62,el soporte izquierdo y derecho es la estructura de soldadura de placas de acero

Máquina de nivelamiento pasiva de cinco rollos

Principalmente para nivelar la tira de acero, para que la tira entre en la máquina sin problemas, evitar que la tira se balancee hacia arriba y hacia abajo

Utilizando la estructura de tipo de rodillo superior 2 inferior 3 de cinco rodillos, los dos rodillos anteriores pueden ajustarse solos, respectivamente, para controlar el espacio libre del rodillo superior e inferior, garantizar el efecto de nivelación,el material del rodillo de nivelación es Gr15, extinción de alta frecuencia, dureza de extinción HRC58-62

Soportes para rodillos horizontales

El marco de rodillo horizontal es el componente clave del molino de moldeo y dimensionamiento,por la tira en la pila de tubería y la garantía de la precisión del tamaño del tubo de acero se hace por él

Estante de rodillos horizontales con estructura de pórtico, cambio de rodillo lateral

Diámetro del eje de rodillo horizontal es Ф65mm; material es 40Cr; amortiguación de alta frecuencia.El soporte de rodadura vertical

El soporte de rodillo vertical es los componentes clave del molino de formación y dimensionamiento, ayuda principal de deformación horizontal del rodillo, evitar el rebote de la tira, absorber parte del borde del estiramiento de espera

El soporte de rodillo vertical adopta una sola función de ajuste de tornillo, en el cambio de rollo

Diámetro del eje de rodillo es F40mm, material es 40Cr, extinción de alta frecuencia.

Tratamiento de acondicionamiento después de la torsión en bruto, y luego para terminar la torsión, después de terminar la torsión apagado de alta frecuencia, dureza de apagado HRC45-55, molienda después de apagado de alta frecuencia,la rugosidad de la superficie es inferior a 0.8, el grado coaxial es menor que 0.02, el desprendimiento de la cara es inferior a 0.02

Estante de guía de costura de soldadura

El soporte de guía de costura de soldadura es principalmente el control del tamaño de la esquina de apertura y la dirección de la soldadura, la soldadura con precisión en el rodillo de extrusión, para garantizar la calidad de la soldadura,marco de rodillo guía puede ser más o menos 20 grados a lo largo de la rotación del eje del tubo, ajustar hacia arriba y hacia abajo, y alrededor.

Estante para rodillos de compresión

Squeeze Roll Stand es principalmente para la alta frecuencia de calefacción de la tubería de extrusión de billete en la tubería soldada, es una parte importante de la garantía de la calidad de la soldadura,la estructura del marco de rodillos de extrusión es la misma que la del rodillo vertical

Diámetro del eje del rodillo de compresión. es Ф45mm; material es 40Cr; amortiguación de alta frecuencia.

Tratamiento de acondicionamiento después de la torsión en bruto, y luego terminar la torsión, después de terminar la torsión, tratamiento de apagado de alta frecuencia, molienda después de apagado de alta frecuencia

Eliminar el dispositivo de burr externo

Se utiliza para desechar la costura de soldadura y eliminar la aberración externa. Se compone de dos cortadores para su uso alternado. Si uno está dañado, el otro tomará el lugar para desechar.Los raspadores se pueden ajustar y tienen la función de elevación rápida por cámaraHay dos rodillos de apoyo debajo del reposaporte del cuchillo, para soportar el sobregiro del raspado.

Refrigeración por agua

Se utiliza para enfriar el área de soldadura para garantizar que la tubería de acero se enderece con precisión.

Dispositivo para enderezar el material

Otro nombre es cabeza de turcos y declarado en la última parte de molino de dimensionamiento, se utiliza para tirar la tubería recta de forma gruesa.Se compone de dos conjuntos de cuatro rodillos de enderezamiento y la cabeza puede girar y ajustar a la derecha e izquierdaUtiliza un camino de tres puntos para una tubería de acero recta.
