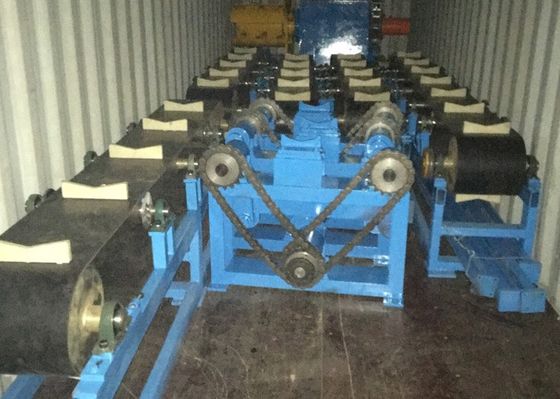

Parámetros y especificaciones principales:
- El material Especificaciones:
| Conforme a la norma YB189-64 |
| El material |
Acero bajo en carbono y acero bajo en aleación para construcción |
| Propiedades mecánicas |
Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero |
| ancho de la banda |
80 ∼ 300 mm |
| espesor de la tira |
1.0 ¥4.0 mm |
| Identificación de las bobinas |
Freno de la caja |
| O.D. de las bobinas |
φ1800 mm |
| Peso de la bobina |
≤ 3,5 T |
- Especificación del tubo soldado
| Tamaño del tubo cuadrado |
Las mediciones de la presión de los gases de efecto invernadero se aplicarán a las mediciones de la presión de los gases de efecto invernadero. |
| Tamaño del tubo rectangular |
20X25-50X100 mm |
| espesor del tubo |
1.0-4.0 mm |
| Largo del tubo de acabado |
Entre 6 y 12 m |
| Precisión de la longitud de corte |
± 2 mm |
| Velocidad de formación |
40 a 100 m/min |
| El poder |
Volumen de potencia de la línea |
Aproximadamente 450 kW |
| Fuente de energía |
Se aplicarán las siguientes medidas: |
| Agua de refrigeración de circulación |
Flujo |
20 T/h 30 T/h |
| Volumen del grupo |
30 metros3 |
| Aire comprimido |
Flujo |
5 metros3/min |
| Presión |
5·11 kg/cm2 |
| 6 m de ancho, 70 m de largo, al menos 5 m de altura desde los rieles del techo hasta el suelo. |
El artículo. Parámetros y especificaciones de cada máquina:
(1) Descargador de doble cono
|
El desenrollador es de estructura de mandrillas de expansión única y voladizo.El cuerpo principal está equipado con un sistema manual para satisfacer las necesidades de expansión., contracción y frenado de las mandrillas
| OD de la bobina |
φ1800 mm |
| Identificación de la bobina |
Freno de la caja |
| Ancho de la banda |
80 a 300 mm |
| espesor de la cinta |
1.0-4.0 mm |
| Peso de la tira |
Max. 3,5T |
| Tipo de expansión |
Manual |
| - ¿ Qué pasa? |
Conducción neumática |
|
(2) Máquina de cabeza recta y máquina de nivelación de pinzas
|
Estructura:
El dispositivo de rodillo de presión superior está controlado por un cilindro hidráulico, y el motor está accionado activamente, lo que hace que la correa gire durante el desenrollamiento.La hoja controlada por el cilindro hidráulico es retráctil y oscilable de acuerdo con el diámetro de la bobina de acero a desmontar, y puede adaptarse a la eliminación de la bobina de acero de varios tamaños.
|
| OD de la bobina |
Se aplicarán los siguientes requisitos: |
| ancho de la bobina: |
80-300-320 mm |
| Motor de tránsito de rodillos de prensa |
AC3 Kw ((simens, beide)
|
| Estructura |
Soldadura de perfiles |
|
(3)Tirador y soldador automáticos
| La soldadora por cizallamiento es una unidad importante del equipo de la línea de tubería, y se utiliza principalmente para cortar la cabeza o el ensayo de la tira de acero no normal,y luego conectar el último ensayo de la tira de acero con la siguiente cabeza de la tira para asegurar que el procesamiento continúe. |
| Ancho de la banda |
80 a 300 mm |
| El espesor de la soldadura |
1.0-4.0 mm |
| Tipo de corte |
Cortado por aire |
| Modo de soldadura |
Automático |
| Presión neumática |
0.5MPa |
| Ciclo de trabajo |
Max.300 segundos |
|
(4)Acumuladores horizontales en espiral
- Esta máquina se utiliza entre la máquina de soldadura de cizallamiento y la máquina central (máquina de dimensionamiento de formación).La producción continua de la máquina principal (máquina de moldeado) se asegura dentro de un tiempo y se almacena suficiente acero de tira..
- Esta máquina se compone principalmente de un marco de rodillos de guía de alimentación, un dispositivo de alimentación de abrazaderas, un conjunto de cuerpos de bucle, un dispositivo de descarga y un dispositivo de control eléctrico.
- Dispositivo de alimentación: compuesto principalmente por un marco, un motor, un freno, un eje de accionamiento universal de un reductor, un rodillo de pinza y un sistema neumático de rodillo de guía.Cuando la alimentación debe detenerse, el freno Puede detener la rotación del motor y el rodillo de alimentación de la abrazadera, y la velocidad de rotación y la velocidad de alimentación del motor eléctrico pueden ajustarse por el dispositivo de control eléctrico.
- Ensamblaje del cuerpo del bucle: se compone principalmente de motor, base de la máquina, rodillo circumferencial interno, rodillo de descarga central, rodillo de anillo exterior y rodillo de presión, etc.Puede almacenar la tira de acero enviado por el dispositivo de alimentación clip y puede ser desde el centro El rodillo de descarga se retira.
- Dispositivo de descarga: consta de un soporte, un grupo de rodillos guía, un rodillo superior e inferior de salida y un dispositivo de medición de velocidad.Puede introducir horizontalmente la cinta de acero almacenada en el cuerpo del bucle en la unidad de formación y hacer el dispositivo.
|
| El grosor |
1.0-4.0 mm |
Ancho |
80 a 300 mm |
| Ventajas |
Material de almacenamiento más
No hay huelga para quitar la superficie de acero
|
Velocidad de alimentación |
Se aplican las siguientes medidas: |
| Potencia del motor de carga |
Cambio de corriente 15 KW |
Potencia del motor del acumulador |
AC 22KW |
| Diámetro de almacenamiento |
4.5 metros |
|
|
|

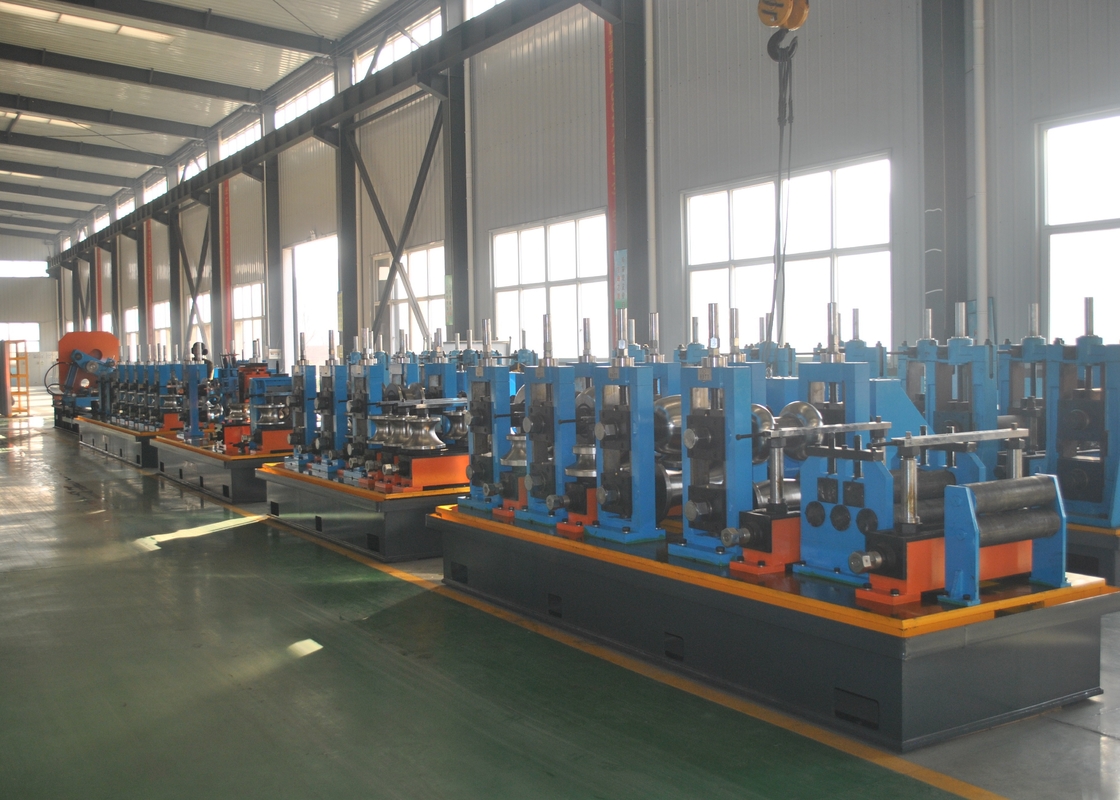

(5) Máquina para moldear y dimensionar
| La primera partePartes formadoras |
| |
| La cinta de acero entra en el soporte de moldeo y luego en la parte de moldeo en una forma redonda. |
| Características |
Regla horizontal hacia arriba y hacia abajo, ajuste del engranaje de gusano, y puede ajustarse por separado |
| el eje inferior del rodillo de nivelación está activo |
| lado fijo del eje de nivelación con almohadilla de compensación |
|
Parámetros técnicos
|
Cantidad de soportes horizontales |
6 |
| Diámetro del eje horizontal |
85 mm |
| Material del eje horizontal |
42Crmov |
| velocidad de formación |
40 a 100 m/min |
| motor |
El valor de las emisiones de CO2 |
| material para el soporte de nivelación |
soldadura de placas de acero |
| cantidad de soporte vertical |
2 |
| Diámetro del eje vertical |
45 mm |
| Material del eje vertical |
40Cr |
| El soporte universal |
3 |
|
| Parte 2.Guía de las costuras de soldadura y soporte para rodillos de compresión, cortador de cuentas de soldadura |
|
El rollo de compresión consiste en apretar el borde del tubo que ha sido calentado a temperatura de soldadura, apretando rollos que dan una cierta presión para lograr el propósito de soldadura.
El cortador de cuentas de soldadura se utiliza para desechar la costura de soldadura y eliminar la aberración externa. Se compone de dos cortadores para usar alternativamente. Si uno está dañado, el otro tomará el lugar para desechar.Los raspadores se pueden ajustar y tienen la función de elevación rápida por cámaraHay dos rodillos de soporte debajo del soporte del cuchillo, para soportar la sobrecarga del raspado, y después del cortador de perlas con un soporte horizontal para el pulido.
|
| |
| Cuchillo de chatarra |
2 juegos |
| Estructura del soporte para rodillos de compresión |
5 compresión en rodillo |
| Diámetro del eje del rodillo de compresión |
50 mm |
| Diámetro del eje del rodillo de compresión |
40Cr |
|
| PARTE 3. ¿Qué es esto?Unidad de refrigeración por agua: material: soldadura de placas de acero |
| |
| PARTE 4. Parte de dimensionamiento |
| |
| El tubo redondo después de dimensionar la parte en el diámetro requerido y la forma |
| Parámetros técnicos |
| Cantidad de soporte universal |
4 |
| Diámetro del eje horizontal |
80 mm |
| Material del eje horizontal |
42Crmov |
| motor |
Motor de corriente continua de 110 kW |
| material para el soporte de nivelación |
soldadura de placas de acero |
| Material del eje vertical |
40Cr |
| Cabeza de pavo |
2 conjuntos |
|
| PARTE 5. caja de engranajes |
| |
| Cantidad de cajas de engranajes |
13 |
| Material del cuerpo de la caja de engranajes |
soldadura de placas de acero |
| Material del engranaje |
20CrMnTi |
| Dureza del engranaje |
HRC 58 a 62 |
| Material del eje de engranaje |
40 millones |
| Dureza del eje del engranaje |
HRC40 a 45 |
| Cantidad de caja de reducción |
2 |
|
(6) fría
|
La sierra fría se utiliza para cortar con precisión todo tipo de tubo de marco automáticamente.Esta unidad tiene la ventaja de dimensiones precisas., y la maquinaria de transferencia mejor ventaja, por lo que la capacidad rápida y el procesamiento preciso, sin Burr es esta ventaja de la unidad.
|
| Tamaño del tubo cuadrado |
20x20-75x75 mm |
| Tamaño del tubo rectangular: |
20x25-50x100 mm |
| El material |
¿Qué es eso? |
| Velocidad |
No más de 100 m/min. |
| Duración de corte |
Entre 6 y 12 m |
| Precisión |
± 3 mm |
| Motor de transmisión |
Servo motor de 15 kW (Yaskawa Japón) |
| Motor de alimentación |
4.4kw servomotor (Yaskawa Japón) |
| Motor de corte |
Motor de frecuencia variable de 11 kW. |
(7) Saldadora de alta frecuencia de agua a agua tipo 200 Kw
- Todo en un modelo
- Tipo paralelo
Técnica Datos de acero inoxidable en una soldadora integrada
Parámetros de diseño
(1) Potencia de salida nominal: 200 kW
(2) Tensión nominal de corriente continua: UdN=235V
(3) Corriente de corriente continua nominal: 1000 A
(4) Frecuencia de salida: f=350-420 kHz
(5) Eficiencia total: η≈90%
(6) Forma de resonancia: resonancia compuesta
(7) Forma de salida del tanque: No hay salida del transformador de soldadura.
(8) Coeficiente de crecimiento: 0,5%
(9) Modo de soldadura: soldadura por inducción
(10) Capacidad de distribución de energía: 260 kVA
(11) Tensión de entrada: sistema de cableado de tres fases 380V/50Hz,3fase 4
(12) Corriente de entrada nominal: I=379A
Sistema de refrigeración de agua blanda (sistema de refrigeración aire-agua)
(1) Presión del agua de trabajo: 0,32Mpa
(2) Flujo de agua de refrigeración: 25 m3
(3) Capacidad de refrigeración de referencia: 60 kW
(4) Configuración estándar (mm): 2200 × 1250 × 2100
Composición del acero inoxidable en una soldadora integrada
Composición del sistema
El soldador de alta frecuencia de estado sólido todo en uno consta de 5 partes: rectificador de onda SCR, inversor de alta frecuencia IGBT + regulador de voltaje PWM, transformador de alta frecuencia,Modulo de diodo de recuperación rápida FRED rectificador de alta frecuencia, salida del inversor de puente E. El rectificador + regulación de voltaje CA PWM está completado por una placa de circuito. La placa de la unidad de control PWM está incrustada en la placa principal.Las funciones principales de la placa de la unidad son completadas por el ordenador de un solo chip + sistema de control PWMEl ajuste de voltaje y el control de retroalimentación se completan mediante la combinación con el regulador PI de doble circuito cerrado de la placa principal.Control de alarma por circuito digital como el núcleo de control combinado con la respuesta rápida del hardware hace que la acción de protección sea sensible.
La soldadora de alta frecuencia de estado sólido adopta el modo de regulación del inversor IGBT de rectificación de onda completa y no necesita el ajuste del ángulo de cambio de fase de SCR.Por lo tanto,Tiene las ventajas de un factor de potencia alto y un buen efecto de ahorro de energía, también reduciendo el área de sección transversal del cable de entrada.
Breve introducción de la soldadora de estado sólido HF
El soldador HF de estado sólido está diseñado para un trabajo continuo.Todo el conjunto de equipos logra la función de control de enlace de equipos y diagnóstico de fallos por sistema PLCLa estatua de trabajo se observa mediante pantalla LCD.
