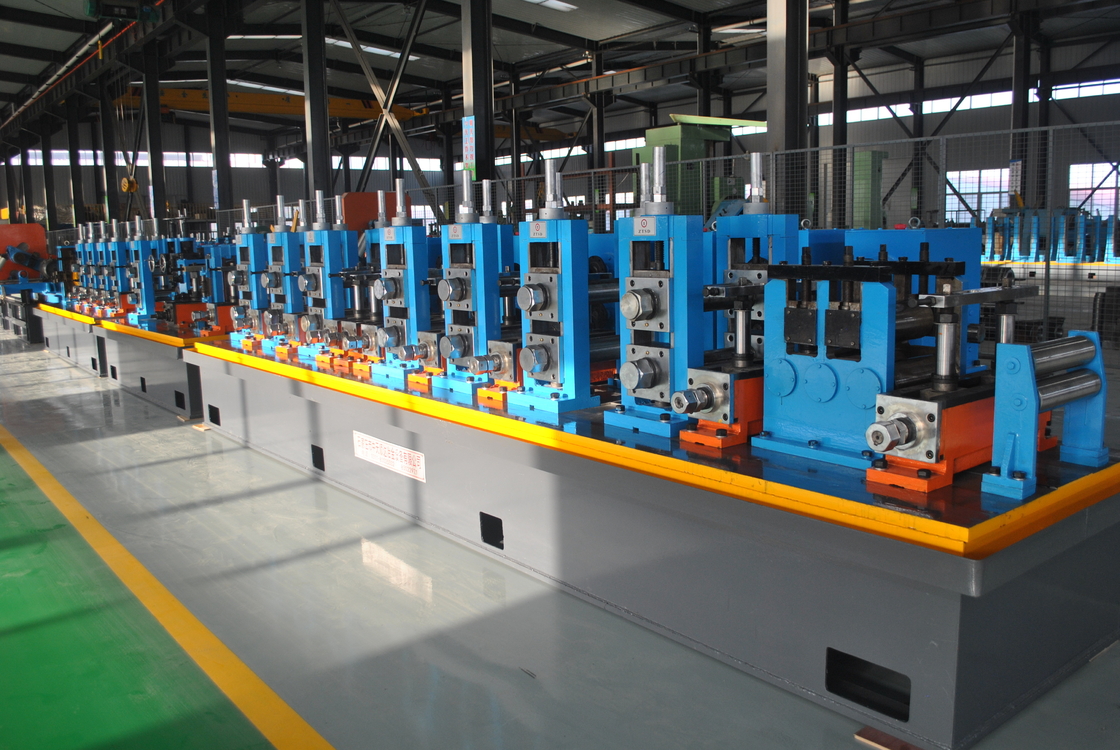

sistema de soldadura de alta frecuencia del control automático del Plc del molino de tubo φ114

1 introducción general

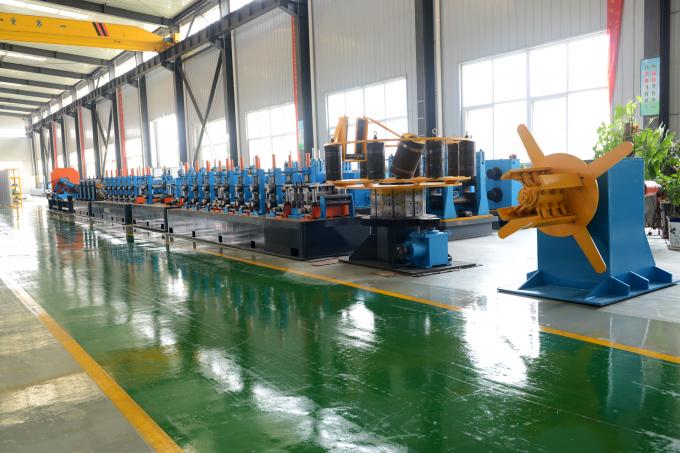

La cadena de producción soldada con autógena de alta frecuencia del tubo de Ф114Q se diseña para producir los tubos soldados con autógena de 20~114m m en diámetro y 0.8~4m m en grueso de pared así como tubos cuadrados y rectangulares y formó secciones del tamaño correspondiente. Los productos se ajustan al estándar de BS/ASTM. Adoptando las ventajas del equipo de la misma clase en el país y en el extranjero, cada elemento de la cadena de producción se diseña con nuevas ideas. El uso del sistema de la tecnología del paso de Alemania, del control automático del PLC y de la garantía digital británica de la unidad de regulación de la velocidad de Eurotherm que la cadena de producción trabaja confiablemente y actúa y mantiene fácilmente. Siendo el mejor dentro del estado, la cadena de producción puede también rivalizar avanzados en el mundo.

2 especificaciones técnicas principales:

2,1 especificaciones principales:

2.1.1 diámetro del tubo: Φ20~Φ114mm

2.1.2 grueso de pared: 0.8~4m m (ronda)

         0.8~3m m (Sq. Y Rect.)

2.1.3 longitud de tubo: los 4~7m

exactitud de 2.1.4 A-longitudes: 0--6m m (CNC/STD)

2,2 condiciones de la materia prima:

2.2.1 acero de la construcción de acero y poco aleado con poco carbono

       Características mecánicas: σb≤500MPa, σs≤300MPa

2.2.2 anchura de la tira: 60~360m m

2.2.3 grueso de la tira: 0.8~4m m

2.2.4 diámetro interno de la bobina: 490~550m m

2.2. Diámetro externo de la bobina: 900~1800m m

2.2.6 pesos de la bobina: ≤5t

2,3 formación de velocidad: 20~70m/min

2,4 poder total: appro. 630kW

2,5 aire comprimido:

2.5.1 flujo: ³ /min de los 4m

2.5.2 presión: 0.4~0.7MPa

2,6 abastecimiento de agua

2.6.1 para el HF: flujo: 100l/min

2.6.2 para refrescarse: flujo: 200l/min

2.6.3 presión: 0.1~0.25MPa

Proceso tecnológico 3:

La soldadura →Shearing y a tope de desenrollamiento →Storing en →Flying →Sizing →Cooling →welding →Forming del acumulador consideró cortar la recogida del →Pipe

• Taller:

los 8m anchos, el 100m de largo, por lo menos los 5m altos de los carriles del techo a moler.

• Condiciones de expedición:

- Envío en el plazo de 4 meses después del recibo de la señal

• Condiciones de pago:

- el 30%: La cantidad total de señal será pagada por T/T al vendedor en el plazo de 15 días después de la firma del contrato. El contrato entonces entra en efecto.

- el 70%: Antes del envío por L/C.

• Garantía de la calidad y del servicio

Servicio de las preventas:

·Podemos proporcionar imágenes del equipo acabado antes del envío para asegurar la autenticidad de nuestros productos.

·Si el gobierno no permite que el vendedor salga de China y vaya al país consumidor para el depuración del equipo, proporcionaremos la dirección remota en línea al ingeniero del comprador, y hacemos el mejor del vendedor para proporcionar una disposición clara y completa para ayudar al comprador con la instalación y encargar de equipo.

·Si el gobierno chino puede permitir que el vendedor salga de China y vaya al país consumidor para el depuración del equipo, enviaremos a ingenieros allí como se describe a continuación:

Equipo que llega el comprador, los personales de servicios técnicos el depuración de la escena, el mantenimiento, el equipo encargando, encargar, la operación y la instrucción del mantenimiento, responsables del entrenamiento técnico para los personales de operación y del mantenimiento del equipo del comprador.

El tiempo de la eliminación de errores es un mes, en el plazo de un mes la paga de la necesidad del comprador para el sueldo EUR 150,00 del ingeniero una persona del día uno, la fuente los atrtickets para la acción de ida y vuelta, también necesita la fuente el coste local, como la comida, los cuartos y transformar. Si es debido a la razón del comprador, retrase el tiempo de la eliminación de errores, la paga de la necesidad del comprador para el ingeniero EUR 150,00 una persona un día.

Número de ingenieros que encargan del equipo: Por lo menos tres.

Servicio post-venta:

Utilizado en usuarios para seguir las reglas, debajo del equipo de funcionamiento normal, desde 12 meses a partir de la fecha de la llegada del equipo, tal como positivamente impacto en la calidad a utilizar, las piezas dañan la ventaja al equipo no pueden trabajo normal, la fábrica dará la reparación o el reemplazo gratuitamente. El tiempo de la eliminación de errores es un mes, en el plazo de un mes la paga de la necesidad del comprador para el sueldo EUR 150,00 del ingeniero una persona del día uno, la fuente los atrtickets para la acción de ida y vuelta, también necesita la fuente el coste local, como la comida, los cuartos y transformar. Si es debido a la razón del comprador, retrase el tiempo de la eliminación de errores, la paga de la necesidad del comprador para el ingeniero EUR 150,00 una persona un día.

Número de ingenieros que encargan del equipo: Por lo menos tres.

• Documento técnico proporcionado

●Manual de la instrucción (proporcionado a la hora de un mes antes de plazo de expedición)

●Certificado de inspección (proporcionado en plazo de expedición)

●Orden cargada (proporcionada en plazo de expedición)

●Disposición general (proporcionó a la hora de un mes antes de plazo de expedición)

●Dibujo bajo molido (proporcionado a la hora de un mes antes de plazo de expedición)

●Diagrama eléctrico del principio

●Dibujo total de asamblea de cada unidad de la línea

●Diagrama de la parte de piezas vulnerables
