Propuesta técnica Para
HG 5 Máquina de preparación delantera

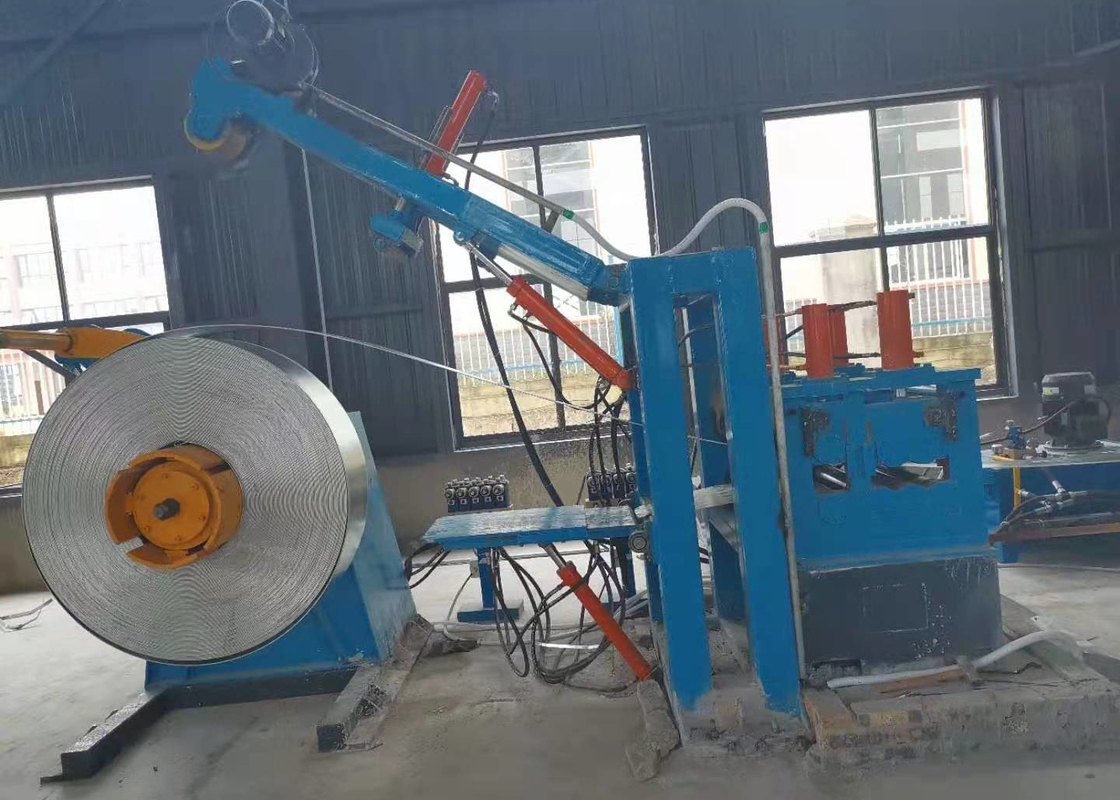

1. doble cono hidráulicoDesenrollador
La desenrolladora es de estructura de doble cono. Contiene dos partes principales: el cuerpo principal y la base fija. El cuerpo principal está equipado con sistema neumático para satisfacer las necesidades de expansión,contracción y frenado de las mandrillas.expansión hidráulica y conducción neumática
| Diámetro de la bobina |
Φ2000-2200 mm |
| Diámetro interno de la bobina |
Φ480-610 mm |
| ancho de la banda |
200 a 400 mm |
| ancho de la banda |
1 a 5 mm |
| peso de las tiras |
El número máximo es: |
| Tipo de extensión |
estructura de bloques deslizantes de ampliación hidráulica
|
| el descanso |
Accionamiento neumático, 2 piezas de rotura de disco
|

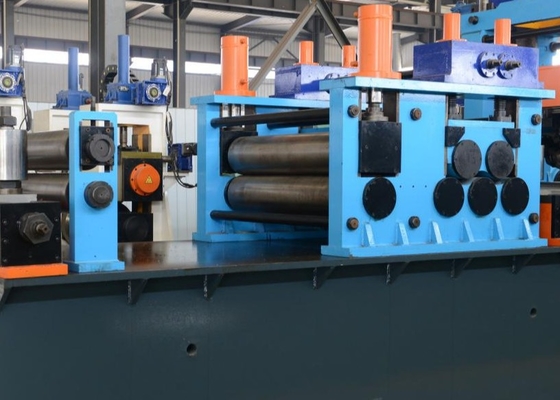

- máquina de nivelación de cabeza recta y pinza
Esta unidad se utiliza principalmente para conducir la nueva cabeza de acero de alimentación de la bobina en la unidad de aplanamiento después de que la unidad de desenrollamiento lleve la bobina al lugar de trabajo.
potencia del motor de cabeza recta: AC1.5KW
Presión de procesamiento:7Mpa
La unidad de nivelación con pinza de 2 rollos y nivelación de 5 rollos.
Diámetro del rodillo de pinza:Ф180mm
Diámetro del rodillo de nivelación:Ф120mm
motor de ajuste y nivelación:15kw
3) cortador hidráulico y soldador manual
Las demás máquinas de soldaduraSe utiliza para cortar los extremos irregulares de las tiras y luego conectar las tiras por soldadura.
| ancho de corte |
200 a 400 mm |
| espesor de soldadura |
1 a 5 mm |
| tipo de cizallamiento |
Cisación hidráulica |
| Modo de compresión |
el sistema hidráulico |
| tipo de soldadura |
auto |
| Material de las cuchillas |
H13 |
| presión hidráulica |
10MPA |
| presión del aire |
0.5MPa |
| ciclo de trabajo |
Max.300 s |
4) acumulador en espiral
Esta unidad incluye principalmente el dispositivo de material de prensa y transporte, el conjunto del acumulador, la unidad de material de transporte, la unidad de control eléctrico.
dispositivo de alimentación
El motor eléctrico, la unidad de freno, el eje de transmisión de energía en dirección de giro de la velocidad de reducción, el rollo de prensa y transporte, el sistema de aire a presión del rollo de guía, la unidad de velocidad inspeccionada;Puede suministrar la tira de acero al acumulador y las veces medias que transferirá la velocidad de transporte información al sistema de control eléctrico, cuando pedimos para detener el transporte de material a esta unidad, se detendrá el rodillo al motor eléctrico y pulsar& cargar material rodillo por el descanso,y también podría ajustar la velocidad para llevar el motor eléctrico y la unidad llevar la velocidad del material.
El conjunto del marco del acumulador: incluye el motor eléctrico, el marco, el rodillo de círculo interno, el rodillo de círculo exterior y el rodillo de presión.Se puede utilizar para almacenar el material de la tira de acero de la unidad de prensa y de transporte y se podría extraer del centro de envío de material de rollo.
Dispositivo de material de salida: incluye marco, rollos de dirección de guía, rollos de salida de guía de lugar alto o bajo.Puede llevar la cinta de acero al sistema de forma y enviar la información de velocidad de material de transporte al dispositivo de control eléctrico.
estilo de trabajo: círculo fijo
Diámetro:5.0M
Ventaja: almacena más material, no hay golpes a la superficie del acero
espesor de la bobina de acero:1-5 mm;
ancho:200-400 mm
velocidad de marcha del material de transporte:Vmax=120m/min
Potencia del motor eléctrico directo de la prensa y de la carga: 30 kW
el motor eléctrico del bastidor del acumulador: 55 kW
