- ¿ Qué?Resumen de las actividades

2.5¿Qué quieres decir?Incluye desenrollador, cabeza recta y máquina de nivelación de pinzas, cortador y soldadora, acumulador en espiral.

II. Las condiciones de trabajoLas condiciones básicas Las condiciones:

2.1Tubos de acero Especificación

2.11 Tubo redondo: φ25·φ63.5 mm espesor:1 a 3 mm

2.12 Tubo cuadrado: 20X20-50X50mm espesor: 1-3mm

2.2Las bandas acero

2.2.1 Ancho de las bandas de acero: 70 mm-200 mm espesor de las bandas de acero: 1-3 mm

2.2.2 bobinas galvanizadas y HRC: δb≤500Mpa σs≤355MPa

2.2.3 bobina de banda de acero: diámetro interior: Φ508 mm (confirmación final del cliente)

Diámetro exterior: Φ1000 mm-2000 mm (confirmación final del cliente)

2.2.4 Peso de las bandas de acero: Max 4.0T

2.3 Capacidad eléctrica instalada: aproximadamente 650 kW Fuente de alimentación: 380 V, 60 Hz (confirmación final del cliente)

III. El Consejo EuropeoComposición de los equipos y parámetros principales de los Unidad:

• El doble. El cono Desenrollador

Este equipo tiene doble sujeción de cono. El abridor de extremo tiene rodillo de prensa. La cabeza de los conos de desenrollador sujetan la bobina de acero con la función de cono.Luego presionar el rodillo de la apertura del extremo se mueve hacia abajo para apretar la bobina de aceroEl cono de desenrollamiento girando, los extremos del abridor de peeler oscila hacia arriba y cerca de la bobina.

Diámetro interno de la cinta de acero: Φ 508 mm (el comprador suministra finalmente)

Diámetro exterior de la cinta de acero: Φ max=2000 mm

Ancho de las bandas de acero: 70 mm-200 mm

espesor de las bandas de acero: 1-3 mm

Peso máximo de las bandas de acero: 4,0 T

Expansión hidráulica

Se aplicará el procedimiento siguiente:

2.Maquina de nivelación de cabeza recta y pinza

Esta unidad se utiliza principalmente para conducir la nueva cabeza de acero de alimentación de la bobina en la unidad de aplanamiento después de que la unidad de desenrollamiento lleve la bobina al lugar de trabajo.

potencia del motor de cabeza recta: AC1.5KW

Presión de procesamiento:7Mpa

La unidad de nivelación con pinza de 2 rollos y nivelación de 5 rollos.

Diámetro del rodillo de pinza:Ф140mm

Diámetro del rodillo de nivelación:Ф110mm

motor de ajuste y nivelación:15kw

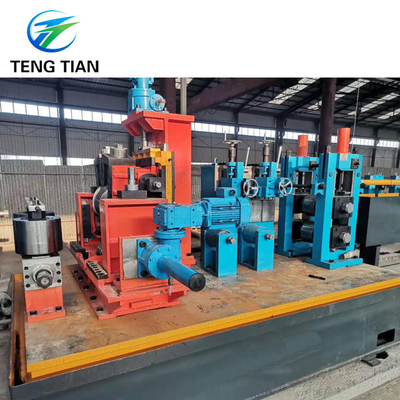

3.El cortey Saldador

Función:

Se utiliza para cortar en paralelo la cola de la cinta de acero, que acaba de entrar en el acumulador, y la cabeza de la cinta que sale del desenrollador, y luego soldarlos juntos.

Estructura:

Cisa hidráulica y soldadura manual Ancho de banda de acero: 70 mm-200 mm

espesor de las bandas de acero: 1-3 mm

Modo de centrar: manual

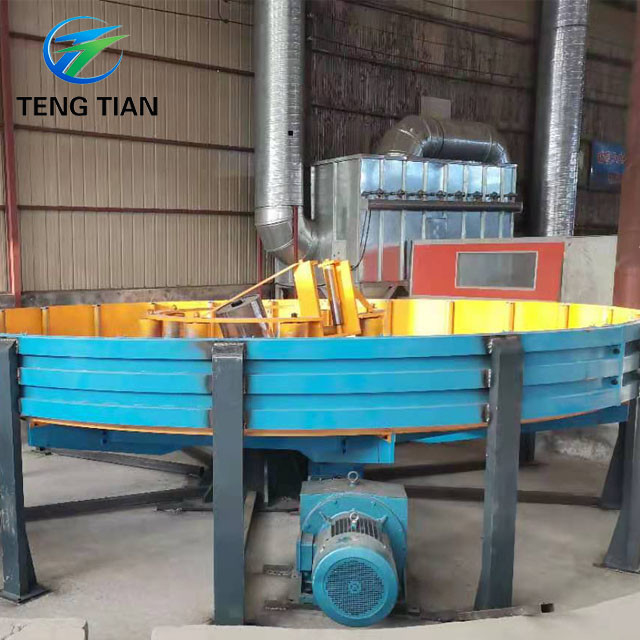

4.El Sacumulador de piral
