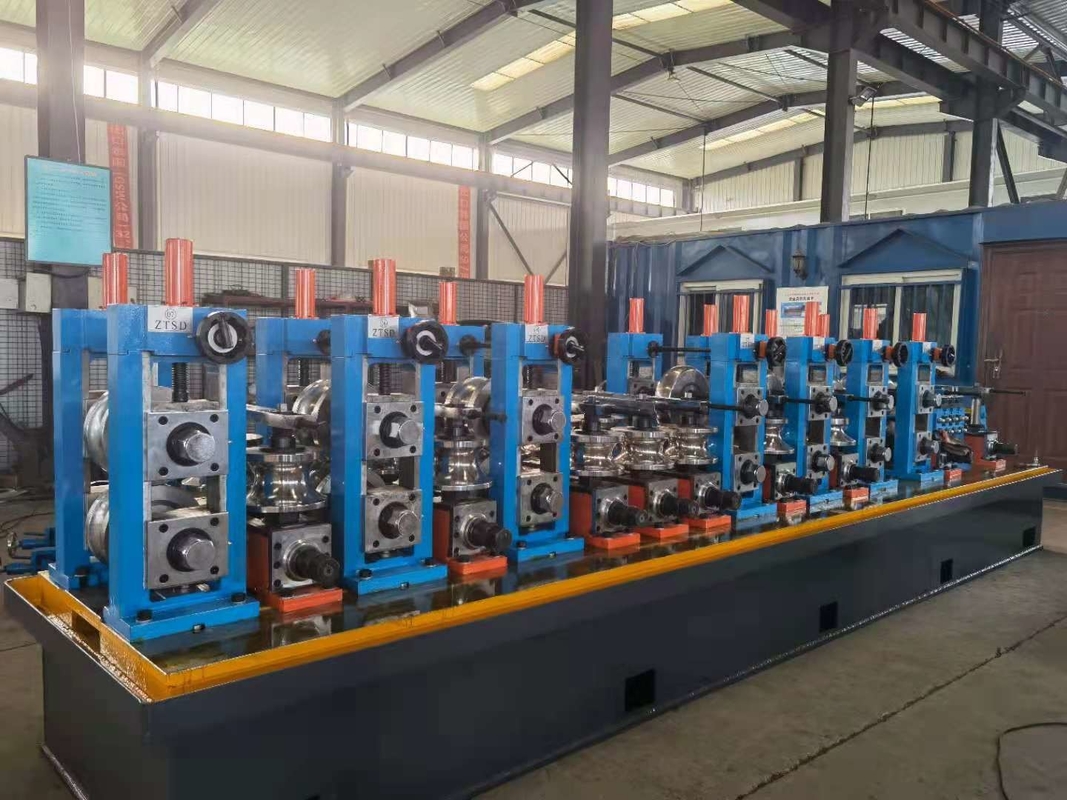

Máquina de fabricación de tubos de acero 12-76 mm Soldadura de alta frecuencia 6m/min

Detalles del producto:

Lugar de origen:	Hebei
Nombre de la marca:	Tengtian
Certificación:	CE, ISO9001, BV
Número de modelo:	i50

Información Detallada

Lugar de origen:

Hebei

Nombre de la marca:

Tengtian

Certificación:

CE, ISO9001, BV

Número de modelo:

i50

Uncoiler:

Desenrollador de un solo sentido

La tira de acero puede cargar:

rango de tamaño de la tubería:

Frente a la dirección del conductor

Espesor:

0.5-2 mm

Max. Velocidad de producción:

0 a 6 m/min

Longitud de corte fija:

6-8m

Garantía:

Un año

Tipo de soldadura:

Soldadura de alta frecuencia

Resaltar:

High Light

Resaltar:

Máquina de fabricación de tubos de acero

máquina de fabricación de tubos de acero de gran alcance

máquina de fabricación de tuberías de acero de gran alcance

Información Comercial

Cantidad de orden mínima:

1 sistema

Precio:

$100000 to $1 million

Detalles de empaquetado:

Embalaje impermeable y marinero de la exportación.

Tiempo de entrega:

60 días del trabajo

Condiciones de pago:

L/C, T/T

Capacidad de la fuente:

50 sistemas/año

Descripción del Producto

Potente máquina CNC Meckining Center Tubón de acero 6 m/min

Especificaciones clave

Atributo	Valor
Desolada	Uncolector de un solo sentido
Capacidad de stripteo de acero	3T
Rango de tamaño de la tubería	φ12-φ76 mm
Espesor	0.5-2 mm
Max. Velocidad de producción	0-6M/min
Longitud de corte fija	6-8m
Garantía	Un año
Tipo de soldadura	Soldadura de alta frecuencia

Contenido de paquete

Modelo	Unidad	Cantidad	Presupuesto
Máquina de hacer tubos TTSS-I50	colocar	1	Diámetro: ф12-76 mm Espesor: 0.5-2.0 mm Velocidad: 0-6m/min Motor de doble manejo:Siemens Motor principal: frontal 11kW, trasero de 7.5kw Inversor:Marca dayuan MCB: marca Schneider Sistema de molienda automática Corte de sierra de metal Soporte más fuerte
Soldador de argón	colocar	1	Capacidad: por debajo de 2.0 mm 500A
Ф12.7 mm de juegos de rollo	colocar	1	Material: CR12MOV 54pcs
Ф19.05 mm de juegos de rollo	colocar	1	Material: CR12MOV 54pcs
Ф25.4 mm de juegos de rollo	colocar	1	Material: CR12MOV 54pcs
Ф32 mm de juegos de rollo	colocar	1	Material: CR12MOV 54pcs
Ф38.1 mm Rollets	colocar	1	Material: CR12MOV 54pcs
Ф50.8 mm de juegos de rollo	colocar	1	Material: CR12MOV 54pcs
Ф62 mm de juegos de rollo	colocar	1	Material: CR12MOV 54pcs
Ф76 mm de juegos de rollo	colocar	1	Material: CR12MOV 54pcs

Componentes de la máquina

Desolada

Uncolector de un solo sentido
Capacidad de la tira de acero: 3T
Mandril de expansión manual
Ancho de bobina máxima: 250 mm
MAX COIL OD: 1,800 mm
ID de bobina: 350-510 mm

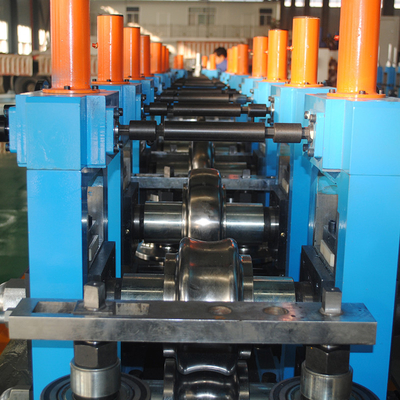

Unidad de formación

Titular de la orientación: 1 set
Panes horizontales: 7 conjuntos (material: HT200)
Panes verticales: 7 conjuntos (material: HT200)
Eje horizontal OD: ф50 mm
Eje vertical OD: ф30 mm
Cuadro de reducción de relación fija: 1 set
Cama de máquina: 1 set
Sistema de conexión del eje de transmisión universal: 1 set
Motor de accionamiento de Siemens: 1 set
Rollo de abrazadera de eje vertical: 5 pcs

Sistema de soldadura

Panes verticales: 2 conjuntos (material: HT200)
Soldadura de tig: 1 set
Espesor de soldadura por debajo de 2.0 mm

Sistema automático de molienda exterior

Cabezales de molienda: 3 conjuntos (2 perspectiva lineal, 1 perspectiva de bisel)
Motores de molienda: 3 sets
Cama de máquina: 1 set
Grandes stands verticales: 2 sets
Sistema de enfriamiento: 1 set
Tubería de ciclo de agua: 1 set

Sección de dimensionamiento y enderezado

Soportes horizontales: 4 conjuntos (material: HT200)
Soportes verticales: 4 conjuntos (material: HT200)
Cabeza turca: 1 set (eje OD: 30 mm)

Sistema de transmisión

Sistema de accionamiento de la caja de reducción de relación fija: 1 set
Cama de máquina: 1 set
Sistema de conexión del eje de transmisión universal: 1 set
Motor de accionamiento de Siemens: 1 set

Sistema de corte

Sistema automático de alimentación y sierra circular: 1 set
Sistema de control: 1 conjunto
Cabezal de corte de sierra circular: 1 set
Cortando Barrow: 1 set
Unidad de corte de caja: 1 set
Cama de máquina: 1 set
Contador de tubería: 1 set

Mesa para usar

Tabla de ejecución automática: 1 set
Cilindro: 1 PC
Interruptor de formación: 1 PC

Sistema de control eléctrico

Sistema de control eléctrico para la máquina de tuberías: 1 set
Botón de parada

Parámetros técnicos para moldes de rollo

Material: CR12MOV
Rigidez: ≥HRC60-63
CNC procesado
Proceso de fabricación:
- Fragua
- Sierra
- Proceso de máquina regular
- Perforar
- CNC
- Molienda
- Aplacar
- Proceso de molienda interior y exterior
