ZTL-13X1600 Máquina de corte de acero con baja emisión de carbono

ZTL-13X1600 Línea de reducción de la máquina de reducir el acero HRC bajo carbono



Parámetro técnico principal



1. Especificación de material

Ancho de la bobina 600-1600 mm

Peso de la bobina ≤35 t

Diámetro interno φ610/φ760 mm

Diámetro exterior φ1500-φ2200 mm

2. Especificación del producto terminado

Número de deslizamiento (borde excluido)

Diámetro interno φ610/φ760 mm Peso de la bobina 35t

Diámetro exterior φ1500-φ2200 mm

Precisión de ancho ± 0.15 mm (espesor 0.75-3.0) ± 0.20 mm (espesor 4-13) Precisión de las rebabas ≤5%板厚 Espesor de la placa

nueva cuchilla o brecha de cuchilla adecuada

3. Velocidad de cero 10-40m/min

4. Datos de equipos

(1) poder

Voltaje 380V

Frecuencia 60Hz

Potencia instalada de aproximadamente 350kw

(2) potencia aérea

Presión 0.4-0.8MPA

Demanda de aire 3M3/min (estado de compresión)

(3) La dirección de línea enfrenta la consola de operación, de izquierda a derecha (el cliente eligió)

5. Pintura de acuerdo con el requisito del comprador

Composición de equipo 1600x13



		No.		Nombre			Cantidad				Anotado
		1		Coche de carga de bobina			1		Colocar
		2		Desolada			1		Colocar
		3		Dispositivo líder de presión			1		Colocar
		4		Abrazadera y nivelador			1		Colocar
		5		cortador cruzado			1		Colocar
		6			Centrado en rodillo vertical		1		Colocar
		7		cortador de disco			1		Colocar
		8		bordes rewinder			1		Colocar
		9		Acumulador del panel Gurn Over
		10		dispositivo extensor
		11		bobina			1		Colocar
		12		descargando coche de bobina			1		Colocar
		13		sistema hidráulico			1		Colocar
		14		sistema eléctrico			1		Colocar
	15		Pernos de anclaje y accesorios			1		Colocar



Descripción de la estructura del equipo



1cargador de coche:

1.1 Estante de almacenamiento:

Función: almacene temporalmente la cinta y la bobina para la entrada continua en la unidad. Coloque la bobina en la rejilla de preparación del material con una grúa y transporte la bobina al descenso por un carrito.

Requisito de habilidades:

Cinta y almacenamiento de carrete: 2 grupos

Diámetro exterior de la bobina: φ1500 ～ φ2200 mm

Ancho de rollo: 600 ～ 1600 mm

Peso máximo del rollo: 35 t



1,2cargador de coche:

Función: se usa para preparar bobinas de tiras y enviar las bobinas al centro del desilio.

Estructura: se compone de cuerpo de automóvil, dispositivo de caminata, dispositivo de elevación y dispositivo de transmisión.

Requisito de habilidades:

Diámetro exterior de la bobina de acero: φ1500 ～ φ2200 mm

Diámetro interno: φ610, φ760 mm

Ancho: 600 ～ 1600 mm

Velocidad de viaje del carro: ～ 5 m/min

Distancia de viaje del carro: ～ 6m

Potencia del motor de transmisión: AC3 KW

Levante del diámetro del cilindro hidráulico × trazo: φ220 × 900 mm

Presión de trabajo del sistema hidráulico: 8-10 MPa

Emporte superior: 37T (10MPA)

Peso máximo del rollo: 35 t

2,Uncoiler:

Función: se utiliza para transportar la bobina de acero, la bobina de acero giratoria coopera con el rodillo de presión recta y la pala para desmontar la bobina de acero. Alinee el centro de la bobina de acero con la línea central de la unidad. El Detroiler tiene un dispositivo micro-freno para evitar que la bobina brote y se afloje durante el cierre de emergencia. Cuando el automóvil enrollable transporta la bobina de acero al centro del descenso, las cabezas cónicas izquierda y derecha del soporte del descenso y sujetan la bobina de acero, y luego el motor del descenso coopera con el rodillo de presión y la cuchilla para abrir la bobina de acero, y enviar la cabeza de la tira de acero a la pizca. En el nivelador, después de que el cinturón de acero se alimenta al nivelador de pellizcos, se abre el embrague del Uncoiler y los frenos del dispositivo micro-freno. Si el centro de la tira de acero no coincide con la línea central de la unidad después de que la tira de acero ingresa al nivelador de pellizcos, las cabezas cónicas izquierda y derecha del descenso se pueden mover hacia la izquierda o la derecha para alinear el centro de la tira de acero a la línea central de la unidad. Las cabezas cónicas izquierda y derecha del datailer también pueden moverse hacia la izquierda o la derecha con una sola cabeza.

Estructura: dispositivo de transversal de doble punto izquierdo y derecho, caja de cabeza de doble cono, dispositivo de micro freno, dispositivo de transmisión y base.

Requisito de habilidades:

Diámetro exterior de la bobina de acero: φ1500 ～ φ2200 mm

Diámetro interno de la bobina de acero: φ610, φ760 mm

Ancho: 600 ～ 1600 mm

Grosor: 4 ～ 13 mm

Modo de movimiento de la cabeza del cono: unidad hidráulica

Diámetro de cilindro hidráulico móvil de cabeza de cono: φ125/φ90 mm

Forma de cabeza del cono: expansión y contracción hidráulica

Expansión de la cabeza del cono y contracción Diámetro del cilindro hidráulico: φ140/φ100 mm

Motor principal de desenrollado: AC4KW

Velocidad de relajación: ～ 5.5m/min

Método de frenado: freno de disco

Modelo de freno: freno 3 × ADH205

Método de apertura y cierre del embrague: presión de aire

Orificio del cilindro del embrague: φ100 mm

3, máquina de nivelación de pellizco recta:

3.1,Dispositivo de cabeza recta:

Función: el dispositivo de cabeza recta y la pala coinciden con el desacoplador para desmontar la cabeza de la correa de acero y enviar la correa de acero a la máquina de nivelación de pellizco de cabeza recta. La pala se combina con el rodillo de presión de cabeza recta para enderezar la cabeza de la tira de acero y luego la tira de acero se envía al rodillo de pellizco, y la pala está en el tipo de desengancamiento.

Forma estructural: dispositivo de rodillo de presión recta tipo pórtico, dispositivo de pala, dispositivo de oscilación de pala y otras partes.

Requisito de habilidades:

Ancho: 600 ～ 1600 mm

Grosor: 4 ～ 13 mm

Forma de desenrollado: desenrollado superior

Cilindro telescópico de pala: φ110/φ80 mm

Cilindro de balanceo: φ140/φ100 mm

Material de la cuchilla: 50mn

Cilindro de balanceo del rodillo de presión: φ125/φ90 mm

Formulario de accionamiento de rodillo: motor hidráulico 1QJM43-4.0

Diámetro del rodillo de presión: φ320 mm

Cilindro de rodillo recto: φ125/φ90 mm

Dispositivo de cuchilla: cuchilla vertical

3.2máquina de nivelar

Función: dispositivo de cabeza recta, rodillo de presión y pala, coopere con el desargador para desmontar la cabeza de la tira de acero y enviar la tira de acero a la máquina de nivelación de pellizco. El rodillo de pellizco se presiona hidráulicamente para sujetar la correa de acero, y el motor principal gira para enviar la correa de acero al rodillo de pellizco. Después de que la correa de acero ingresa a la máquina de nivelación de pellizco, el rodillo de nivelación se presiona a una posición adecuada para nivelar el cabezal de la tira. Plano, y envíe la tira de acero a la máquina de soldadura de tope de corte, y coopere con la máquina de soldadura en tope de corte para completar la soldadura de tope de corte.

Estructura: se compone de un dispositivo de rodillo vertical, dispositivo de rodillo de pellizco, dispositivo de rodillo de nivelación, dispositivo de transmisión y otras partes.

Requisito de habilidades:

Ancho: 600 ～ 1600 mm

Espesor: 3 ～ 13 mm

Forma y presión del rodillo de pellizco: Tipo de dos rodillos, presión hidráulica

Roller de pellizco presionando el cilindro: φ14/φ100 mm

Pellizca el motor principal: AC22KW (regulación de la velocidad de conversión de frecuencia)

Forma de transmisión de rodillo de pellizco y rodillo de nivelación: completamente activo hacia arriba y hacia abajo

Diámetro del rodillo de pellizco × Longitud: φ230 × 1700 mm

Material de Roller de pellizco: 42crmo

Velocidad activa de nivelación de pellizco: ～ 7m/min

Forma de rodillo de nivelación y presionando hacia abajo: Tipos de tres rodillos inferiores superiores, presionando hidráulico hacia abajo

Roller de pellizco presionando el cilindro: φ200/φ140 mm

Diámetro × longitud del rodillo de nivelación: φ200 × 1700 mm

Material de rodillo de nivelación: 42crmo

Dureza y profundidad de enfriamiento de rollo: HRC58-62, Profundidad: 5-8 mm

Diámetro del rodillo vertical × Altura: φ200 × 300 mm

Estructura de rodillo vertical: rodillo vertical doble en forma de I

Material de rodillo vertical: 42crmo

Motor de ajuste de ancho de rodillo vertical: 2 × AC2.2kw

Método de apertura y cierre del embrague: presión de aire

Orificio del cilindro del embrague: φ100 mm

4, máquina de corte transversal (cizalla hidráulica)



Función: se utiliza para cortar la cabeza de la correa de acero, la estructura es una máquina de corte de guillotina. La estructura de la máquina de corte transversal está equipada con un dispositivo de ajuste rápido para el espacio libre de las cuchillas de corte superior e inferior.

Requisito de habilidades:

Ángulo de corte: 2.5 °

Método de ajuste de reacción de la cuchilla de corte: ajuste excéntrico de la leva

El tamaño de la reacción de la cuchilla de corte: visualizar en el dial

El rango de ajuste de la reacción violenta de la cuchilla de corte: 0.1 ～ 1 mm

Ancho efectivo de la cuchilla de corte: 1700 mm

Tamaño de sección de la cuchilla de corte: 850 × 140 × 35 mm

Grosor de corte: 4 ～ 13 mm (Q355)

Material de cuchilla de corte: 6CRW2SI

Orificio del cilindro de corte hidráulico: φ320/φ180 mm

Presión hidráulica de corte: 8 ～ 12MPA

Forma de corte: corte superior

1. Rodillo neutral

Función: Evite que la tira se agote, con la función de centrado y ajuste de ancho. Esta máquina está abierta y cerrada a la izquierda y a la derecha por el rodillo vertical accionado por el cilindro de aceite, de modo que el acero de la tira ingresa a la cizalla del disco suavemente y no se desvía durante el proceso de corte.

Estructura: se compone de un dispositivo de rodillo vertical dirigido por motor, un dispositivo de rodillo de mordazas y otras partes.

Requisito de habilidades:

Rango de ajuste de ancho: 600 ～ 1600 mm

Cilindro de ajuste de centrado de ancho de acero de acero: φ125/φ90 mm

Diámetro del rodillo vertical × Altura: φ200 × 240 mm

Estructura de rodillo vertical: doble rodillo vertical

Material de rodillo vertical: 42crmo

Diámetro del rodillo de transición del centro de rodillo vertical × Altura: φ160 × 200 mm

Modelo de cilindro de aleta frontal y posterior vertical: φ63/φ45 mm

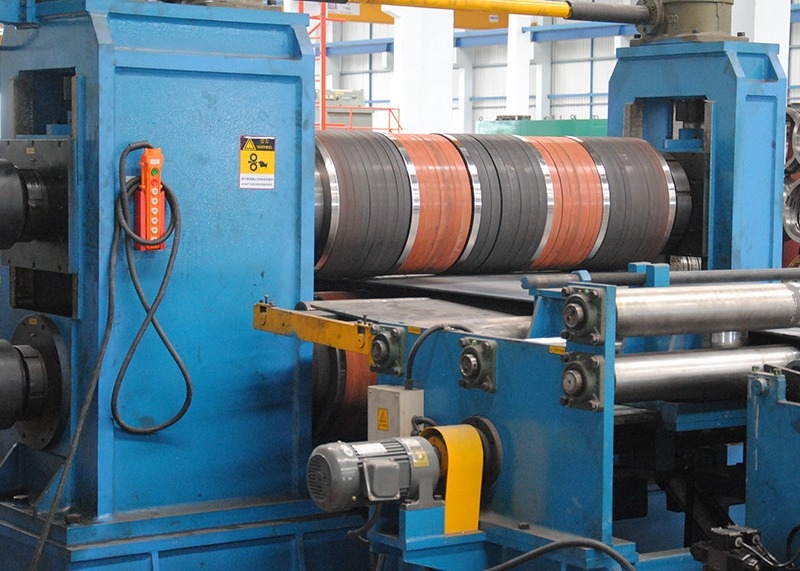

6, cortador de disco

Función: Esta máquina es uno de los principales equipos en la unidad de corte. Su propósito es cortar bobinas de acero de banda ancha en bobinas de acero de volcada estrecha de diferentes anchos, y proporcionar en blanco requeridos para unidades de tubería soldadas, unidades de flexión de frío, etc.

Estructura del equipo: está compuesto por el cuerpo del cortador de disco, el dispositivo de transmisión, etc. El cuerpo del cortador de disco está compuesto por tres arcos, que pueden proporcionar un soporte muy confiable.

Requisito de habilidades:

Diámetro del eje del cortador: φ360 mm

Material del eje de herramientas: 42crmo

Dureza y profundidad del enfriamiento del eje del cortador: HRC58-62, Profundidad: 5-8 mm

Especificaciones de cuchilla de corte: φ360 × φ600 × 30 mm

Material de cuchilla de corte: H13K

Espaciador: 45#acero

Anillo de goma: poliuretano

Motor principal: DC160KW, 1500R/min (Z4-250-12)

Modelo de reductor de la superficie del diente duro: ZSY400-80

Velocidad de corte: 10 ～ 40 m/min

Drive Drive: Pin Wheel Cycloid Motor AC2KW con levantador de tornillo de engranaje de gusano

Modelo de eje de Cardan: SWC315DH2

Método de cambio de herramientas: Archway después de que se mueve el cilindro hidráulico

Orificio del cilindro: φ110/φ80 mm

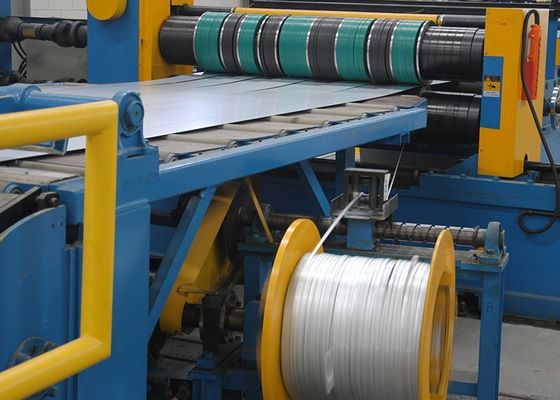

1. Máquina de enrollamiento de borde residual

Función: la máquina se instala en ambos lados detrás del cortador del disco, y se usa para enrollar los bordes de chatarra después de que el cortador de disco se divide en tiras.

La máquina es impulsada por un motor de torque para conducir el reductor a enrollar el borde de los residuos, haciendo que el uso completo de la tensión constante del motor de par para que el proceso de devanado sea suave. Cuando se completa el devanado de la enrollamiento, el cilindro del lado sin potencia se retrae y se descarga para realizar una descarga automática.

Requisito de habilidades:

Formulario: apertura hidráulica y cierre de cabeza de doble cono

Abra de la abertura de la cabeza del cono y el cilindro de cierre: φ63/φ36 mm

Orificio del cilindro de varilla de oscilación: φ50/φ36 mm

Velocidad de enrollamiento: 0-50m/min

Diámetro del carrete de recipiente: φ1000 mm

Potencia de carrete de bobinado: motor de torque YLJ180-160-4

Ancho de engarzado: ≤half del ancho de la junta y el grosor

8, aletaacumulador

Función: se utiliza para almacenar la correa de acero y ajustar la diferencia de velocidad entre el cortador de disco y el bobina.

Requisito de habilidades:

Modo intermedio de balanceo del puente: hidráulico

Diámetro del cilindro hidráulico: φ110/φ80 mm

Longitud y profundidad de looper: 6800 × 2120 mm

Tamaño del rodillo: φ105 × 1700 mm

9, dispositivo tensor

Función: se utiliza para separar la tira de corte y realizar el ajuste de la tensión, y el levantamiento de la paleta alimenta el bobina.

Estructura del equipo: está compuesto por un dispositivo de paleta, un dispositivo de rodillo de presión, un dispositivo de rodillo vertical, un dispositivo de separación, un dispositivo de tensión y un dispositivo de alimentación.

Requisito de habilidades:

Motor de ajuste de ancho de rodillo vertical: 2 × AC2.2kw

Diámetro del rodillo vertical × Altura: φ220 × 200 mm

Estructura vertical del balanceo: rollo vertical único

Material de rodillo vertical: 42crmo

Formulario de estructura de tensión: Top dos siguientes

Diámetro del rodillo de tensión × Longitud: φ250 mm × 1700 mm

Número de rodillos de tensión: 3 rodillos

Material del rodillo de tensión: 42crmo

Dureza y profundidad de enfriamiento de rollo: HRC58-62, Profundidad: 5-8 mm

Reducción del rodillo de tensión: presión hidráulica

Presione hacia abajo en el cilindro: φ140/φ100 mm

Alejado de la aleta de elevación del cilindro: φ110/φ63 mm

Diámetro del rodillo × Longitud: φ250 mm × 1900 mm

Diámetro del separador: φ350 × φ190 × 10 (15) mm

Material de la hoja de separación: 50 mn

10, bobina

Función: El bobina es uno de los principales equipos en la unidad de corte. Enrolla principalmente la tira después de caer en una bobina, y proporciona el ancho requerido de la bobina para la unidad de tubería soldada, la unidad de flexión de frío, etc.

Estructura del equipo: esta máquina está compuesta de un motor, un reductor, un freno, un dispositivo de rodadura, un dispositivo de sub-rolling de tipo pórtico, un eje de enrollamiento y un dispositivo de soporte de carrete. El eje de enrging se expande hidráulicamente y se contrae y sujeta.

Requisito de habilidades:

Diámetro máximo del carrete: φ760 mm

Peso de enrollamiento máximo: 35 toneladas

Velocidad de enrollamiento: 10 ～ 40m/min

Motor principal para el enrollamiento: DC250kW, 1500R/min

Expansión de carrete y contracción Diámetro de cilindro hidráulico: φ250/φ120 mm

Forma de la mandíbula del carrete: mandíbula mecánica

Diámetro del cilindro hidráulico del dispositivo de rodadura: φ125/φ90 mm

Posición de colocación del cilindro rodante: ambos lados de la caja de engranajes

Diámetro del cilindro hidráulico de swing del dispositivo de soporte de carrete: φ125/φ90 mm

Dispositivo de brazo a presión: adopta el tipo de pórtico

Cilindro de presión posterior: φ125/φ90 mm

11, descargando carro

Función: la máquina se instala debajo del carrete del bobina, y junto con el dispositivo de rodadura en el bobina, la bobina de acero cortada se descarga del carrete y se envía para ser levantada por la grúa del taller.

Estructura del equipo: compuesto principalmente de mecanismo de caminar, soporte, cilindro, riel de guía, etc. El centro del riel guía se establece una vez durante la instalación. El mecanismo de viaje es impulsado por un reductor del cicloide para mover el tranvía, y la brida del cilindro está conectada al soporte para que se eleva.

Requisito de habilidades:

Velocidad de viaje del carro: ～ 5 m/min

Distancia de viaje del carro: 3.5m

Potencia del motor de transmisión: AC3 KW

Levante del diámetro del cilindro hidráulico × trazo: φ220 × 900 mm

Presión de trabajo del sistema hidráulico: 8-10 MPa

Emporte superior: 37T (10MPA)

Peso máximo del rollo: 35 t

12,Sistema eléctrico y de control

12.1 Condiciones ambientales del sistema eléctrico

Temperatura ambiente: -10— -40ºC

Humedad: 95% sin condensación

Fuente de alimentación: 380/220V

Control eléctrico: no hay vibración fuerte y sin instalación de gas corrosivo

Control de instrumentos: no hay radiación magnética fuerte

12.2 Especificación estándar para el sistema eléctrico

Realice con GB50171 ---- 92 Panel de ingeniería de instalación eléctrica, gabinete de control eléctrico y especificaciones de construcción y aceptación de la conexión del circuito secundario.

12.3 Requisitos generales de rendimiento

El control eléctrico completa principalmente el control del proceso y el ajuste de toda la unidad, y completa el proceso entrelazado entre el equipo relacionado en la unidad para garantizar que todo el equipo de la unidad pueda realizar acciones correspondientes y ordenadas normalmente de acuerdo con los requisitos de producción y proceso.

Los componentes eléctricos del sistema eléctrico adoptan productos con un rendimiento excelente, y los componentes eléctricos avanzados y confiables, medidores y otros equipos que son maduros en el país, se fabrican o fabrican en el país en el país utilizando tecnología extraña, y se pueden comprar a nivel nacional en el sistema.

12.4 Configuración eléctrica:

Gobernador de DC: Serie Continental

PLC: Siemens

Piezas de vitalidad de baja presión: Chint, LG

Botones de operación: Chint, LG

Gabinete eléctrico: GGD

13,sistema hidráulico

El sistema hidráulico está compuesto de estación hidráulica, bloqueo de válvulas, tubería, etc.

Presión de trabajo del sistema: 10; 12 MPA

Presión nominal de la bomba de aceite: 16 MPa

Caudal: 73.5 l/m para

Medio de trabajo: N46# Aceite hidráulico anti-ropa

Temperatura del aceite de trabajo: 20 ～ 60C ○

Precisión de filtración: 30 μm

Presión de agua de enfriamiento de la estación de bomba hidráulica: 5-8 kg/cm2

Flujo de agua de enfriamiento: 80 ～ 120L/min

Calidad del agua de enfriamiento: agua limpia

Temperatura de agua de entrada: ≤30 ℃

El sistema hidráulico adopta el método de refrigeración por agua en verano para cumplir con los requisitos de operación normal durante 24 horas a una temperatura ambiente de 40 grados; En invierno, tiene función de calefacción eléctrica, que cumple con los requisitos de -20 grados para operación continua durante 24 horas; Los componentes hidráulicos anteriores no filtran aceite.

El sistema hidráulico utiliza componentes hidráulicos de alta calidad domésticos, y la válvula de control principal es Beijing Huade. El sistema hidráulico tiene en cuenta las características climáticas locales y adopta un dispositivo de enfriamiento de agua.

El tanque de aceite, las tuberías y las juntas adoptan tuberías sin costuras, y el tanque de aceite tiene un sistema de disipación de calor, que es conveniente para el llenado de aceite y el muestreo de aceite.

El suministro del sistema hidráulico incluye: estación hidráulica, tuberías internas, tuberías intermedias y tuberías a bordo.
