Molino de tuberías de alta frecuencia soldado HGF 150X10 7,5" Hf Molino de tubos soldados 70x70-150x150mm

- ¿ Qué? Pel análisis de la situación

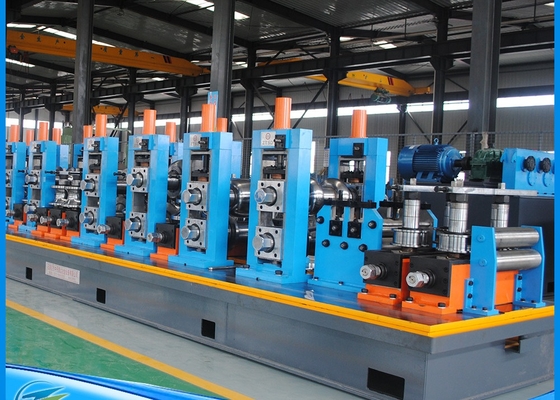

HG254 línea de producción de tuberías de alta precisión de alta frecuencia soldada es principalmente parael tamaño cuadrado del tubo70el número70-150el número150En el caso de los,,El espesor es de 2,0-10,0 mm.el tubo redondo de89-190En el caso de loscon un espesor de 2,0-10,0 mm,el tamaño cuadrado del tubo70el número70-150el número150En el caso de los,,Este equipo de la línea de producción de cada unidad, el uso completo de los equipos nacionales y extranjeros similares, diseño innovador, control completo con PC o control por ordenador,tecnología avanzada, conveniente operación y mantenimiento, y alcanzó el nivel internacional a principios de los años noventa, para el nivel de liderazgo nacional.

• Materia primaF: el precioproducto terminado,Proces, y- ¿ Qué?Profil de configuración de ser

1.Las condiciones de las materias primas

(1)Lista de acero laminada en caliente o en frío (conforme a las normas GB700-88, GB1591-88)

(2)δs Punto de rendimiento ≤ 345Mpa, δb Resistencia a la tracción ≤ 610Mpa

(3) espesor de la cinta:

1) espesor del tubo redondo:2.0 a 10.0 mm

2) espesor del tubo cuadrado 2,0-10,0 mm, espesor del tubo rectángulo 2,0-10,0 mm

(4) Ancho de las bandas de acero: 280-600 mm (± 0,2 mm)

(5) Diámetro interno de la bobina de acero: Φ508 mm ~ Φ760 mm(el comprador confirma finalmente)

(6)Diámetro de la bobina de acero: Φ1200-Φ2000 mm(el comprador confirma finalmente)

(7)Peso máximo de la bobina:15,000Kg

2.Prango de tamaño

(1)DO:

1) tubo redondo: φ89-φ190 mm,

2) tubo cuadrado: 70X70-150X150 mm,

(2) espesor del producto:

1) tubo redondo:2.0 a 10.0 mm

2) tubos cuadrados y rectangulares:2.0 a 10.0 mm

(3) Largo: 6-15 M

(4)Velocidad: 20-50 m/min

3.PProceso de roduct

Raw material (strip) - Uncoiler - Cutting and Welding- Feeding - Storage material - Passive leveling - Forming rolling--High frequency welding - Remove the weld burr -Cooling -Sizing-- Coarse straightening - Length cut - Collection

4.PPrecisión del producto:

Tolerancia del diámetro de salida del tubo: ± 0,1 mm

5.Potencia del soldador HF:

600KW

La introducción del equipo principal

1.- ¿ Qué?coche de carga

El carro de carga se utiliza para hacer que la bobina de acero de la posición de carga a desenrollar.para que el orificio interior de la bobina de acero se coloque con precisión en el mandril de la desbobina, la tensión de desenrollamiento, empujar de nuevo a la posición original.

2.Un mandril hidráulicoDesenrollador

(1) Estructura: Desenrollador hidráulico de mandril

(2) Especificación

3.El Smáquina de cabeza de tracción

El equipo se utiliza para plomo de la cinta de acero en nivelador sin problemas.

Hay un brazo de presión, una cabeza de pala, un tipo de guante, arriba y abajo.

4. Pmáquina de nivelación de pulgadas

(1) Esta máquina se utiliza para nivelar la cabeza y el extremo de la tira de acero, lo que facilita el corte y la soldadura.

(2) Motor de nivelación: 15 kW

(3) Diámetro del rodillo de pinza: Φ210x900mm, material del rodillo: 40Cr,

(4) Diámetro del rodillo de nivelación: Φ160x900 mm, material del rodillo: 40Cr,

(5)Ancho de nivel: 280-600 mm

(6) espesor de pinza/nivelación:2.0 a 10.0 mm

(7) Velocidad de pinzamiento/nivelación: 0-11M/min

5. Las demás máquinas cortador y soldador

(1) Utiliza para cortar y soldar la cabeza y los extremos de la tira de acero, garantizando el producto continuo del molino de tubos.

(2) espesor de las bandas de acero: 2,0-10,0 mm

(3) Ancho de las bandas de acero: 280-600 mm

(4)Fortaleza de las bandas de acero:

Δs Punto de rendimiento ≤ 345Mpa δb Resistencia a la tracción ≤ 610Mpa

(5)Tipo de corte: hidráulico

(6)Tipo de compresión: hidráulica

(7)Tipo de soldadura: soldadura por movimiento motorizado

(8)Marca: soldadora de CO2 de Shanghai

(9)Presión de trabajo hidráulica:10Mpa

(10) Material de la hoja: H13

6.H.acumulador horizontal

(1) Esta máquina se encuentra entre la soldadora de cizallamiento y el molino de moldeado (molino de moldeado de moldeado), se utiliza para después de que se haya agotado un rollo de cinta de acero, antes de la siguiente cinta de rollo ya preparada de desenrollamiento,tiempo de corte y soldadura de extremos para garantizar que el anfitrión (molino de dimensionamiento de formación) producción continua y almacenar suficiente acero de tira.

(2)Marca del motor: WANGPAI

(3) Esta unidad incluye principalmente:En elDispositivo de material de prensa y transporte,el conjunto del acumulador,Unidad de material de transporte,Unidad de control eléctrico.

1) elPDispositivo de material de transporte

Dispositivo de material de prensa y transporte: incluye el marco, el motor eléctrico, la unidad de freno, el eje de potencia de transferencia de dirección de giro de la velocidad de reducción, el rollo de prensa y transporte,Sistema de aire a presión del carrete de guía, unidad de velocidad inspeccionada; puede suministrar la cinta de acero al acumulador y las veces medias transferirá la información de velocidad de transporte al sistema de control eléctrico,Cuando exigimos detener llevar el material a esta unidad, se detendrá el rodillo al motor eléctrico y pulsará y transportará el material por el rollo de la pausa, y también podría ajustar la velocidad para transportar el motor eléctrico y la unidad transportar la velocidad del material.

2) el Cuadro del acumulador

El conjunto del marco del acumulador: incluye el motor eléctrico, el marco, el rodillo de círculo interno, el rodillo de círculo exterior y el rodillo de presión.Se puede utilizar para almacenar el material de la tira de acero de la unidad de prensa y de transporte y se podría extraer del centro de envío de material de rollo.

3) elDispositivo de material de envío

Dispositivo de material de salida: incluye marco, rollos de dirección de guía, rollos de salida de guía de lugar alto o bajo.Puede llevar la cinta de acero al sistema de forma y enviar la información de velocidad de material de transporte al dispositivo de control eléctrico.

El artículo 4El S- ¿Qué es eso?

1)Diámetro: 12000 mm

2) espesor de la bobina de acero:2.0-10.0 mm; ancho: 280-600 mm

3)Velocidad de marcha del material de transporte:Vmax=100-120m/min

4) Potencia del motor de alimentación: DC 90kw Z4-200-31 (fabricante:WANGPAI)

5)Poder del motor de la carrocería del acumulador: CA 11KWX16

6) Duración de almacenamiento: 500-1000 M

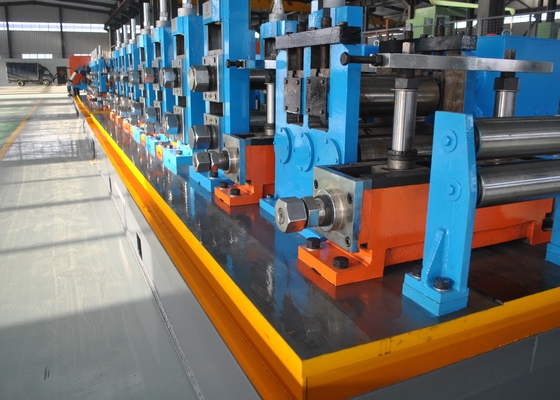

• F: el preciomolino de moldeado y dimensionado

1) elFormación en bruto(Descomposición, grupo)

Alimentación de rodillo plano, alimentación, alimentación, cinco rodillos de nivelación pasiva,H.en forma horizontal,H.en forma horizontal, vertical, H.en forma horizontal, vertical,H.en forma horizontal, vertical, vertical, vertical

2) elFabricación en la que el valor de todas las materias utilizadas no exceda del 40% del precio franco fábrica (Fin-pasa) ¿ Qué quieres decir con eso?

H.en forma horizontal, vertical,H.en forma horizontal, vertical,H.en forma horizontal, vertical

3) elMesa de trabajo de soldadura

Rollo de guía, apretón de cuatro rollos, raspado mecánico, rollo de pulido.

4 C. Lasagua de la tabla de agua

5) Las demásMáquina de dimensionamiento

en posición vertical,El SIX soporte universalSeñor, ¿ por qué?T.¿Qué es eso?

8.Cerradura de fresado

1.1Material de las tuberías:Q235,Q355

1.2Ronda: 89-190 mm, espesor:2.0 a 10 mm

Cuadrado: 89-190 mm, espesor:2.0 a 10 mm

1.3 Velocidad máxima de la línea: 50 m/min. (La longitud de corte es de 9 m, la OD del tubo es de F70 mm y el espesor de la pared es de 3,0 mm.)

1.4 Dirección de producción de la tubería:

1.5Alta de la línea:

La altura desde el suelo hasta el fondo del tubo: mm

La altura desde la superficie de la pieza de dimensionamiento, en la que se instalará el dispositivo de medición de velocidad, hasta el fondo del tubo:

Tamaño del lugar donde se instalará el rodillo de medición de velocidad:

1.6Duración de corte de las tuberías: 6000-15000 mm

1.7 Precisión de corte: ±2 mm (Requisito de inestabilidad de la velocidad de la línea para laminadores≤2%)

1.8Cantidad de burros: máximo: 0,2 mm

2.1 Adopción de servomotores.

10.600kwH.Saldador de alta frecuencia:elel anzheng)
