Propuesta técnica y cotización
Para
HG 63el número4.0mm Línea de molino de tuberías (2), y5¿Qué quieres decir?)
- ¿ Qué?Resumen de las actividades
Hg63el número4.0 (2), y5¿Qué quieres decir?)La línea de producción de tuberías soldadas de alta frecuencia se utiliza para fabricar tuberías de acero soldadas de Φ25mm-Φ63mm, tuberías cuadradas de 20x20-50x50mm, con un grosor de pared de 0,8mm-4.0mm.Después de absorber avanzada tecnología de fabricación de tuberías tanto en el extranjero como en el país, nuestra línea de producción de diseño innovador y cada una de las unidades de la línea de producción es no sólo económica, sino también práctica.
II. Las condiciones de trabajoLas condiciones básicas Las condiciones:
2.1Tubos de acero Especificación
2.11 Tubo redondo: φ25·φ63,5 mm espesor: 0,8-4 mm
2.12 Tubo cuadrado: 20X20-50X50 mm espesor: 0,8-4 mm
2.2Las bandas acero
2.2.1 Ancho de las bandas de acero: 70 mm-200 mm espesor de las bandas:0.8-4 mm
2.2.2 bobinas galvanizadas y HRC: δb≤500Mpa σs≤355MPa
2.2.3 bobina de banda de acero: diámetro interior: Φ508 mm (confirmación final del cliente)
Diámetro exterior: Φ1000 mm-2000 mm (confirmación final del cliente)
2.2.4 Peso de las bandas de acero: Max 4.0T
2.3 Capacidad eléctrica instalada: aproximadamente 650 kW Fuente de alimentación: 380 V, 60 Hz (confirmación final del cliente)
2.4Formación velocidad:La velocidad máxima es de 150 m/min
P.S.: Diámetro máximo y grosor máximo no corresponden con la velocidad máxima
2.5 Tamaño de toda la línea: aprox. 80x6m
2.6 Dirección de los insumos: suministro final del comprador
III. El Consejo EuropeoEl flujo técnico de la producción línea
Desenrollar → Corte de la cabeza → soldadura de la cabeza y la cola de la tira de acero → acumulador en espiral ((oferta del comprador)
→ Formación → Soldadura por inducción de alta frecuencia → Eliminación de la aberración externa → Tamaño → Pintura de zinc ((oferta del comprador)→ Cortar→ terminar →apuntalar→comprobar y recoger →acceder al almacén
- ¿Qué es esto?Composición de los equipos y parámetros principales de los Unidad:
- El doble. El cono Desenrollador(con dispositivo de mantenimiento de la bobina)
Este equipo tiene doble sujeción de cono. El abridor de extremo tiene rodillo de prensa. La cabeza de los conos de desenrollador sujetan la bobina de acero con la función de cono.Luego presionar el rodillo de la apertura del extremo se mueve hacia abajo para apretar la bobina de aceroEl cono de desenrollamiento girando, los extremos del abridor de peeler oscila hacia arriba y cerca de la bobina.
Diámetro interno de la cinta de acero: Φ 508 mm (el comprador suministra finalmente)
Diámetro exterior de la cinta de acero: Φ max=2000 mm
Ancho de las bandas de acero: 70 mm-200 mm
espesor de las bandas de acero: 0,8-4 mm
Peso máximo de las bandas de acero: 4,0 T
Expansión hidráulica
Se aplicará el procedimiento siguiente:
2.Maquina de nivelación de cabeza recta y pinza
Esta unidad se utiliza principalmente para conducir la nueva cabeza de acero de alimentación de la bobina en la unidad de aplanamiento después de que la unidad de desenrollamiento lleve la bobina al lugar de trabajo.
potencia del motor de cabeza recta: AC1.5KW
Presión de procesamiento:7Mpa
La unidad de nivelación con pinza de 2 rollos y nivelación de 5 rollos.
Diámetro del rodillo de pinza:Ф140mm
Diámetro del rodillo de nivelación:Ф110mm
motor de ajuste y nivelación:15kw
3.El cortey Saldador
Función:
Se utiliza para cortar en paralelo la cola de la cinta de acero, que acaba de entrar en el acumulador, y la cabeza de la cinta que sale del desenrollador, y luego soldarlos juntos.
Estructura:
Cisa hidráulica y soldadura manual Ancho de banda de acero: 70 mm-200 mm
espesor de las bandas de acero: 0,8-4 mm
Modo de centrar: manual
4.El Sacumulador de piral
|
|
- Esta unidad incluye principalmente el dispositivo de material de prensa y transporte, el conjunto del acumulador, la unidad de material de transporte, la unidad de control eléctrico.
- El motor eléctrico, la unidad de freno, el eje de transmisión de energía en dirección de giro de la velocidad de reducción, el rollo de prensa y transporte, el sistema de aire a presión del rollo de guía, la unidad de velocidad inspeccionada;Puede suministrar la tira de acero al acumulador y las veces medias que transferirá la velocidad de transporte información al sistema de control eléctrico, cuando pedimos para detener el transporte de material a esta unidad, se detendrá el rodillo al motor eléctrico y pulsar& cargar material rodillo por el descanso,y también podría ajustar la velocidad para llevar el motor eléctrico y la unidad llevar la velocidad del material.
- El conjunto del marco del acumulador: incluye el motor eléctrico, el marco, el rodillo de círculo interno, el rodillo de círculo exterior y el rodillo de presión.Se puede utilizar para almacenar el material de la tira de acero de la unidad de prensa y de transporte y se podría extraer del centro de envío de material de rollo.
- Dispositivo de material de salida: incluye marco, rollos de dirección de guía, rollos de salida de guía de lugar alto o bajo.Puede llevar la cinta de acero al sistema de forma y enviar la información de velocidad de material de transporte al dispositivo de control eléctrico
|
| estilo de trabajo: |
Círculo de cambio |
velocidad de marcha del material de transporte |
Vmax = 240 m/min |
| ventaja: |
Más material
No hay huelga.
|
En forma de pellizco |
Las demás:
6Mpa
|
| espesor de la bobina de acero |
0.8-4.0 mm |
Diámetro |
4 metros |
| ancho |
70 a 200 mm |
|
|
| potencia del motor eléctrico de la prensa y el transporte |
AC 22KW |
| el motor eléctrico del marco del acumulador |
Acción de cambio 37 kW |
|
5.Formación y dimensionamiento Formación de molinos Sección:
Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2.
Sección de soldadura:
Estacionamiento para rodillos de guía; Estacionamiento para rodillos de compresión; Estación de raspado de soldadura; Estación de molienda; Refrigeración por agua
Sección de dimensiones:
Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el anexo I.
Turcos Cabeza:2 juegos (4 tipos de rodillos)
El principalEl aire acondicionadoEl motor:Sección de formación: 90Kw 1 conjunto ((SIMENS);
Sección de dimensionamiento: 110Kw 1 juego ((SIMENS)
El principal Reducción:2 conjuntos
Estructura y rendimiento principales del equipo
Conjunto de alimentación
Principalmente para el límite superior e inferior de la cinta de acero, fácil para la tira fuera del bucle suavemente en la máquina de moldeo, evitar la tira de balanceo hacia arriba y hacia abajo.
Se compone de un par de rodillos y un soporte izquierdo y derecho, el material del rodillo es Gr15, proceso de extinción de alta frecuencia.Dureza de extinción HRC58-62,el soporte izquierdo y derecho es la estructura de soldadura de placas de acero
Máquina de nivelamiento pasiva de cinco rollos
Principalmente para nivelar la tira de acero, para que la tira entre en la máquina sin problemas, evitar que la tira se balancee hacia arriba y hacia abajo
Utilizando la estructura de tipo de rodillo superior 2 inferior 3 de cinco rodillos, los dos rodillos anteriores pueden ajustarse solos, respectivamente, para controlar el espacio libre del rodillo superior e inferior, garantizar el efecto de nivelación,el material del rodillo de nivelación es Gr15, extinción de alta frecuencia, dureza de extinción HRC58-62
Soportes para rodillos horizontales

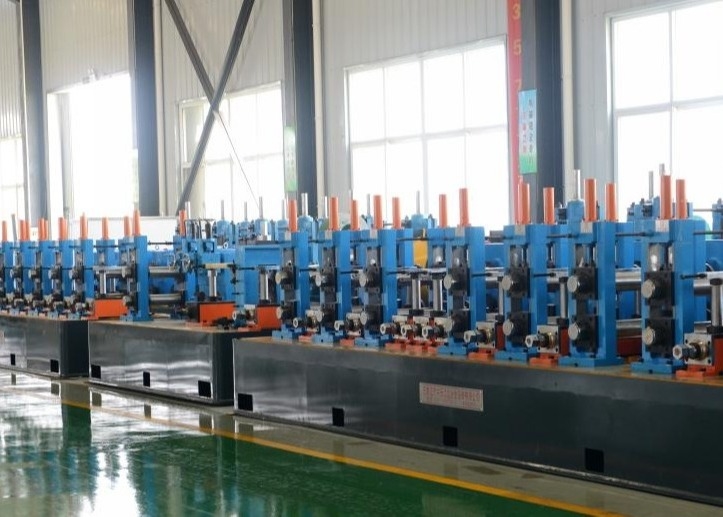

El marco de rodillo horizontal es el componente clave del molino de moldeo y dimensionamiento,por la tira en la pila de tubería y la garantía de la precisión del tamaño del tubo de acero se hace por él
Estante de rodillos horizontales con estructura de pórtico, cambio de rodillo lateral

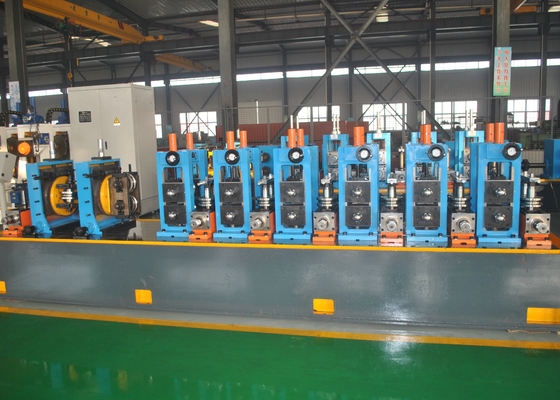

Diámetro del eje de rodadura horizontal es Ф80En el caso de los(modelo de equipo:- ¿ De vuelta?# 3516,el anterior# 32216)El material es 42CrMo; amortiguación de alta frecuencia.
Método de ajuste hacia arriba y hacia abajo: manual.
Bajo el rodillo inferior del rodillo horizontal tiene almohadilla de protección contra sobrecarga, cuando la sobrecarga para reducir el daño del rodillo horizontal y el rodamiento
Proteger el material del cojín es HT200
El aumento del eje de rodillo horizontal de la tuerca de recorte de extremo fijo del rodillo, es ventajoso para la producción de ajuste de material delgado
Material de cubierta de extremo de rodillo horizontal del HT200 original, en lugar de Q235A, para evitar en el proceso de uso posterior, la rotura de la cubierta de extremo.En el sello de la cubierta de extremo se utiliza el sello de aceite.Para evitar que la balanza y el hierro en el rodamiento, aumentar la vida útil del rodamiento, todos los tornillos de conexión desde el nivel ordinario original a 8,8 tornillo de alta resistencia,para garantizar que en el futuro la resistencia de la conexión y la estabilidad en el proceso de uso a largo plazo.
Cuadro y tabla de enlace USES cuatro 8,8 perno de alta resistencia, garantizar el bastidor en el proceso de producción posterior estabilidad y precisión
El soporte de rodadura vertical
El soporte de rodillo vertical es los componentes clave del molino de formación y dimensionamiento, ayuda principal de deformación horizontal del rodillo, evitar el rebote de la tira, absorber parte del borde del estiramiento de espera
El soporte de rodillo vertical adopta una sola función de ajuste de tornillo, en el cambio de rollo
Diámetro del eje de rodadura es Ф50 mm, el material es40Cr, apagado de alta frecuencia.
Los materiales de rodillo vertical adopta el acero fundido, con el dispositivo de placa de tensión en el rodillo vertical, rodillo vertical con la tuerca de ajuste superior e inferior, la altura podría ser "ajustado",Con el fin de ajustar la producción de material delgado como subir una colina
Estante de guía de costura de soldadura
El soporte de guía de la costura de soldadura es principalmente para controlar el tamaño de la esquina de apertura y la dirección de la
soldadura, la soldadura con precisión en el rodillo de extrusión, para garantizar la calidad de la soldadura, el marco del rodillo guía puede ser más o menos 20 grados a lo largo de la rotación del eje del tubo, ajustar hacia arriba y hacia abajo, y alrededor.
Diámetro del eje φ55 (modelo de engranaje # 7511)
Estante para rodillos de compresión
Squeeze Roll Stand es principalmente para la alta frecuencia de calefacción de la tubería de extrusión de billete en la tubería soldada, es una parte importante de la garantía de la calidad de la soldadura,la estructura del marco de rodillos de extrusión es la misma que la del rodillo vertical
Aprieta el eje del rollo Dia. es Ф60En el caso de los(modelo de engranaje #7512)El material es 40Cr; amortiguación de alta frecuencia.
Tratamiento de acondicionamiento después de la torsión en bruto, y luego terminar la torsión, después de terminar la torsión, tratamiento de apagado de alta frecuencia, molienda después de apagado de alta frecuencia
Eliminar el dispositivo de burr externo
Se utiliza para desechar la costura de soldadura y eliminar la aberración externa. Se compone de dos cortadores para su uso alternado. Si uno está dañado, el otro tomará el lugar para desechar.Los raspadores se pueden ajustar y tienen la función de elevación rápida por cámaraHay dos rodillos de apoyo debajo del reposaporte del cuchillo, para soportar el sobregiro del raspado.
Refrigeración por agua
Se utiliza para enfriar el área de soldadura para garantizar que la tubería de acero se enderece con precisión.
Máquina de dimensionamiento
Dispositivo para enderezar el material(cabeza de pavo)
Otro nombre es cabeza de turcos y declarado en la última parte de molino de dimensionamiento, se utiliza para tirar la tubería recta de forma gruesa.Se compone de dos conjuntos de cuatro rodillos de enderezamiento y la cabeza puede girar y ajustar a la derecha e izquierdaUtiliza un camino de tres puntos para una tubería de acero recta.
El conjunto del eje cardáneo
Se utiliza para conectar la caja de cambios y el soporte de rodadura horizontal, también conecta la caja de cambios principal y
La caja de cambios de extensión adopta una caja de cambios hecha a medida.eje de transmisiónEs así.ventajosoPara el uso, mantenimiento, cambio y ajuste, también posee la función de protección de sobrecarga para el soporte horizontal.
Caja de cambios de reducción
La reducción de la unidad adopta una reducción de engranaje de arco de tornillo secundario. Cada reducción consiste en un par de engranajes de arco en espiral y dos en engranajes cilíndricos.bajo coste de mantenimiento y sustitución. material del engranaje esquivado:20CrMnTi
6.Sierra fría- ¿ Qué es eso?
| |
Se utiliza para cortar con precisión la tubería a la longitud automáticamente bajo la condición de que la tubería se entregue continuamente desde el molino a alta velocidad.
| Motor de transmisión |
Servomotor de 15 kW (Japón Yaskawa); |
| Motor de corte |
22 kWfrecuencia variable¿Qué es eso?
|
| Motor de alimentación |
Servo motor de 4,4 kW (Japón Yaskawa)
|
| Modo de sierra de alimentación |
Las demás: |
| Duración fija |
Entre 6 y 15 m |
| Precisión de longitud fija |
± 2 mm |
| Velocidad máxima |
150 m/min. |
|
7.Rollo de salidaCuadro (22m) ely el dispositivo de vuelta de tubería
| |
Se utiliza para transportar tuberías después de cortarlas con una sierra fría.
Se compone de una máquina eléctrica de banco y accionamiento.
|
8.GEnfermería general40Está bien.NoEstado sólido Alta frecuencia Saldador
Fabricante: Sanzheng
Descripción del equipo
1.1Parámetro técnico de 400 kWSaldador
Yo...Soldador integradoEl GGP-40- ¿Qué quieres decir?3-C. LasC. Las:
- Potencia nominal: 400 kW
- Potencia nominal en CC: ¿Qué es eso?d= 400 kW
- Válvulas de corriente continua: UDNEl valor de las emisiones de CO2
- Corriente continua nominal: IDNEl valor de las emisiones de CO2
- Eficiencia total: η≥85%
- Potencia de salida:- ¿ Por qué?> 400 kW
- Frecuencia diseñada: f=250~300 kHz
- Invertidor MOSFET: 100 kW × 4
- Cables de entrada por línea: 185 mm2×2 pc/fase
Noel refrigerador de agua de agua:
- Adoptar un intercambiador de calor agua-agua
- Capacidad de refrigeración: 140 kW
- Potencia nominal de la bomba en línea: 7,5 kW
- Flujo de trabajo de la bomba en línea: 50 m3/h
- Elevación de la bomba en línea: 32 m
- Volumen del depósito de agua blanda: 0,55 m3
- Área del intercambiador de calor: 15 m2
- Temperatura de entrada del agua de circulación externa: ≤ 35°C
- Presión de entrada de agua: 0,25 ≈ 0,45 MPa
