Velocidad 0-80m/min Máquina de molino de tuberías soldadas de 30x50mm ERW totalmente automática
Especificaciones del producto
| Atributo |
Valor |
| Velocidad de ejecución |
2 a 6 mm |
| Acero de sección hueca rectangular |
30x50-100x140 mm, para el uso en el transporte de mercancías |
| Acero de sección hueca cuadrada |
30x30-120x120 mm |
| Abierto de acero de flexión en frío |
Altura máxima 50 mm; anchura máxima 150 mm |
| Tipo de soldadura |
Soldadura de alta frecuencia |
| Velocidad |
0 a 80 m/min |
Resumen del producto
Esta línea automática de molino de tubos cuadrados y rectangulares combina nuestra unidad de la serie LW con la tecnología de formación FF para satisfacer los requisitos del mercado internacional.
Características clave
- El ajuste rápido de los rodillos reduce al mínimo el tiempo de cambio entre productos
- El sistema de molde combinado reduce los costes de los rodillos en más del 90%
- El ajuste automático motorizado reduce las necesidades de mano de obra y los costes
- Funcionamiento sencillo con entrada automática de tamaño/ espesor
- Prolongación de la vida útil del equipo mediante una reducción de los daños a las herramientas
- La estructura del rollo compuesto reduce el desgaste con el diseño de contacto puntual
- Capaces de producir diversos perfiles de acero de abertura en frío
Rango de producción
| El tipo |
Especificación (mm) |
El espesor (mm) |
Estándar |
El material |
| Sección hueca cuadrada |
30x30-120x120 |
2.0 a 6.0 |
DIN59411 GB6728-2002 y sus correspondientes modificaciones |
Se aplicará el procedimiento siguiente: |
| Sección hueca rectangular |
30x50-100x140 |
2.0 a 6.0 |
- |
- |
| Abierto de acero de flexión en frío |
Altura máxima 50; anchura máxima 150 |
2.0 a 6.0 |
- |
- |
Componentes de las máquinas
Decoiler hidráulico de mandril único
Cuenta con expansión hidráulica, freno hidráulico, y puede manejar bobinas de hasta 8T.
Especificaciones:
OD de la bobina: Φ1000-2000 mm
ID de la bobina: Φ520-610 mm
Ancho de la banda: 100-480 mm
espesor de la cinta: 2,0 a 6,0 mm
Direccionador de extremo
Guía la nueva cabeza de acero de bobina en la unidad de aplanamiento con potencia de motor eléctrico de 1.5KW.
Aplanador
Prepara las bandas de acero para cortar y soldar con sistema de ajuste hidráulico.
Parámetros técnicos:
Diámetro del rodillo: Φ180 (presión), Φ120 (aplanamiento)
Velocidad: 11 m/min.
ancho: 100-480 mm
espesor: 2,0 a 6,0 mm
Potencia del motor: 22 kW
Máquina automática de corte y soldadura
Conecta las tiras con corte hidráulico y soldadura automática.
| Ancho de la banda |
El espesor de la soldadura |
Tipo de corte |
Modo de soldadura |
| 100-480 mm |
2.0 a 6.0 mm |
De alta resistencia a presión |
Automático |
Acumulador en espiral horizontal
Sistema de almacenamiento con velocidad máxima de transporte de 120 m/min.
Parámetros:
espesor: 2,0 a 6,0 mm
ancho: 100-480 mm
Potencia del motor: 45KW (carga), 90KW (acumulador)

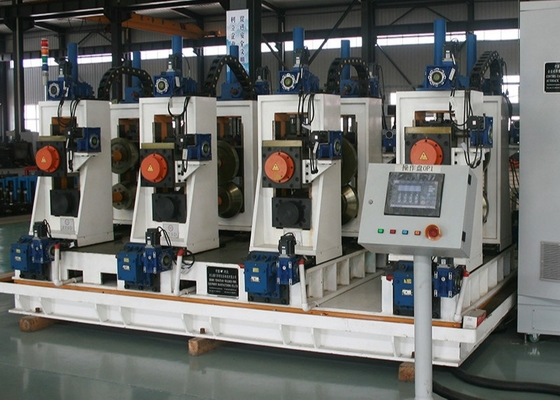

Molino de moldeo y dimensionamiento
El sistema integral con múltiples rodillos permite un moldeado preciso.
Sierra fría
Sistema de corte de precisión con control de servo motor.
| Parámetro |
Valor |
| Tamaño del tubo |
30x30-120x120 mm, 30x50-100-140 mm y también |
| espesor de la pared |
2.0 a 6.0 mm |
| Duración de corte |
4 ~ 12 m |
| Precisión |
0-3 mm |
| Velocidad de corte |
60 m/min como máximo |
Las demás
Material: Cr12Mo1Vi1 - Alta resistencia a la abrasión.
Información del fabricante
Hebei Tengtian Welded Pipe Equipment Manufacturing Co., Ltd. se especializa en equipos de tuberías soldadas de alta frecuencia con exportaciones a múltiples países, incluidos Corea del Sur, Vietnam y Sudáfrica.
