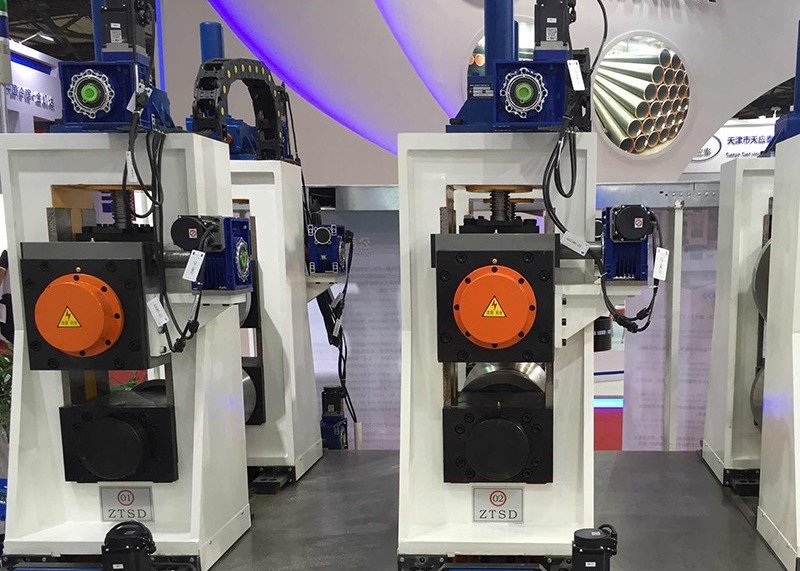

Molino de tubo hueco rectangular de Erw de la sección del cuadrado del carbono



Este equipo es para cumplir los requisitos del mercado internacional, según nuestra unidad de la serie de la compañía LW combinada con el FF que forma tecnología, desarrolló el cuadrado automático y la línea rectangular del molino de tubo.







Ⅰ,

Las características principales del equipo:

En un mismo corto período de tiempo acabar el ajuste del rodillo, extremo reduce el tiempo del cambio del rodillo cuándo substituir los productos, así para mejorar la eficacia y para reducir el coste productivo;



Debido al equipo adopta un sistema del molde combinado, produciendo las diversas especificaciones del tubo, necesitan solamente ajustar, ninguna necesidad de cambiar, la tasa de ahorro del rodillo en arriba el 90%, así reduciendo el coste del rodillo;



Debido al equipo adopta el ajuste automático del motor, disminuyendo así el número de trabajadores, reducen los costes laborales, disminuyó la intensidad de trabajo de los trabajadores, mejoró el ambiente de trabajo de los trabajadores;



La operación del equipo es simple, apenas necesita conocer el tamaño y el grueso de pared de los tubos en la producción, después la entró al interfaz, él hará el ajuste automáticamente, así los niveles inferiores de los requisitos técnicos del personal de eliminación de errores.



Con el ajuste automático, disminuyó la entrada de herramientas y del daño al equipo cuando el cambio el rollo, mejora la vida de servicio del equipo.



Debido estructurar del rollo compuesto, del contacto del punto entre el rollo y de la tira en vez de la línea original contacto, reducir el rollo para llevar y mejorar la vida de servicio del rollo.

Puede producir cierta especificación de abrir el acero frío de la curva, tal como sección etc. de acero, anchura de U, de C y la altura del producto se puede ajustar infinitamente.

Ⅱ, La gama de la producción de equipo:



Tipo	Especificación (milímetros)	Grueso (milímetros)	Estándar del producto	Material
Hueco cuadrado acero de la sección	30x30-100x100	1.5-4.0	DIN59411 GB6728-2002	Q195-Q345
Acero hueco rectangular de la sección	30x40-40x100	1.5-4.0
Frío de apertura acero de la curva	Altura 100 máximos Anchura 100 máximos	1.5-4.0



Ⅲ,

El equipo consiste en las piezas siguientes:

1, solo mandril Decoiler hidráulico



El decoiler se compone principalmente de la base, cabeza del cono de los aumentos, sistema hydráulico, freno hidráulico, a los aumentos y al tipo voladizo solo tambor, una cabeza cónica, una en línea; Ncreases hidráulicos, freno hidráulico.

OD de la bobina	Φ1000-2000mm
Identificación de la bobina	Φ520-610mm
Anchura de la tira	100-400m m
Grueso de la tira	1.5-4.0m m
Peso de la tira	Max10T
Tipo de la extensión	Hidráulico amplíese
Rotura	Conducción hidráulica













2, enderezadora del extremo:



Esta unidad es principal usada para llevar la nueva bobina que la alimentación principal de acero en la unidad del flattener después de la unidad del uncoiler trae la bobina en el lugar de trabajo.

poder del motor eléctrico: 1.5KW

proceso de la presión: 7Mpa

reduzca la velocidad: BW17-4



3, Flattener:

Esta unidad es principal usada para aplanar la cabeza y rastro de la tira de acero y prepararse para la soldadura del corte y del esquileo del paso siguiente para asegurar el acero de la tira se opusiera a plano y a recto en la soldadura del esquileo.

nivel del flattener y capacidad el presionar:

el diámetro del flattener y del rollo acuciante: Φ120

el flattener rueda el diámetro: Φ100

velocidad llana del flattener: 11m/min

el estilo del ajusta velocidad: ningún grado de ajusta velocidad

el estilo de la estructura: presionando y llevar, unidad del flattener de cinco rollos

para arriba y abajo estilo: sistema hydráulico

anchura del flattener: 100-400m m

grueso del flattener: 1.5-4.0m m

presión de funcionamiento del cilindro hidráulico: 7Mpa

poder del motor eléctrico: 11KW



4, corte automático y soldadora



El corte automático y la soldadora es utilizado para cortar los extremos irregulares de las tiras y después para conectar las tiras soldando con autógena.

Anchura de la tira	100-400m m
Grueso de soldadura	1.5-4.0m m
Cortar el tipo	Hidráulico
Modo de soldadura	Automático







5. , Acumulador espiral horizontal



Esta unidad es principal incluye en press& lleva el dispositivo material, acumulador para montar, lleva de la unidad material, unidad de control eléctrica.







Es principal incluye el marco, motor eléctrico, unidad de freno, circundando el árbol del poder de la transferencia de la dirección del para reducir velocidad, para presionar y para llevar el rollo, sistema de aire de presión del rollo de la guía, unidad examinada de la velocidad; puede suministrar el acero de la tira al acumulador y los Horario de Greenwich transferirá para llevar la información de la velocidad al sistema de control eléctrico, cuando exigimos la parada llevamos el material a esta unidad, parará el rollo al motor eléctrico y el press& lleva el rollo material por la rotura, y también podría ajustar la velocidad para llevar el motor eléctrico y la unidad lleva velocidad material.

(2)

Marco del acumulador montar: incluya el motor eléctrico, el marco, el rollo del círculo íntimo, hacia fuera el rollo del círculo y el rollo de presión. Puede ser utilizada al almacenamiento la tira que el material de acero del press& lleva la unidad y podría ser extraer del centro envía-apagado el rollo material.

(3)

Envíe-apagado el dispositivo material: incluya el marco, rollos de la dirección de la guía, rollo de la guía hacia fuera del lugar alto o más bajo. Puede llevar el acero de la tira para formar el sistema y enviar realice la información material de la velocidad al dispositivo de control eléctrico.

(4) parámetros técnicos:

estilo de trabajo: Círculo fijo

ventaja: material del almacenamiento más, ninguna huelga para pelar el suface de acero.

grueso de acero de la bobina: 1.5-4.0m m; anchura: 100-400m m

lleve la velocidad que va del material: Vmax=120m/min

presión del aceite hidráulico: 7Mpa

poder del motor directamente eléctrico de la prensa y llevar: 22KW

el motor eléctrico del bastidor del acumulador: 37KW

6, de formación y de clasificación molinos



Consista en el rodillo de alimentación, dispositivo de centro automático, soporte de nivelación pasivo, soporte horizontal del rollo (P1), soporte vertical del rollo (L1), soporte horizontal del rollo (P2), soporte vertical del rollo (L2), soporte horizontal del rollo (P3), soporte horizontal del rollo (P4), soporte vertical del rollo (L3), soporte horizontal del rollo (P5), soporte horizontal del rollo (P6), soporte horizontal del rollo de la vertical del soporte del rollo (P7) (L3), marco tres de curvar vacío, dirección de soldadura, protuberancia de cinco rollos, corte de las rebabas, soporte del sistema dos del retiro de las rebabas, soporte ligero rodante, sistema de enfriamiento, clasificando el rollo vertical el soporte (DL1), soporte de cuatro rodillos (F1), soporte de cuatro rodillos (F2), marco de 4 rodillos (F3), marco de cuatro rollos (F4), turcos dirige (C2), sistema de control, etc eléctricos





7, sierra fría:



La sierra fría es el equipo dominante en el tubo de la producción, y cortaba exacto toda clase de tubo del marco automáticamente. Tratando a usar el alto sistema de control exacto del STD y el sistema de la maquinaria, esta unidad tiene la buena exacto ventaja de la dimensión, y ventaja de la transferencia de la maquinaria la mejor, tan rápidamente la capacidad y el proceso exacto, sin las rebabas es esta ventaja de la unidad.



Tamaño del tubo	30x30-100x100m m 30x40-40x100m m
PESO del tubo	1.5-4.0m m
Longitud que corta fija	los 4~12m
Cortar exactitud	0~3m m
Motor del corte de la hoja de sierra	Motor 22kW de la conversión de frecuencia sistemas 1
Motor impulsor del carro	Motor 22kW del servicio
Motor de alimentación	Motor 5.5KW del servicio
Cortar velocidad	Max.80m/minuto
Tubo que afianza el tipo con abrazadera	Neumático



8, rodillo:

Material: Cr12Mo1Vi1 de alta resistencia, buena resistencia de abrasión
