Equipo soldado con autógena Tengtian del tubo de Hebei que fabrica Co., Ltd.
Calidad primero, cliente primero
Soporte y Ventas:
|
Datos del producto:
Pago y Envío Términos:
|
| Rinda la fuerza de la materia prima: | σs≤345Mpa | Resistencia a la tensión de la materia prima: | Mpa σb≤560 |
|---|---|---|---|
| Velocidad de funcionamiento: | 4.0-12m m | anchura de acero de la tira: | 270-800m m |
| gama de tallas del tubo: | tubo cuadrado: 70x70-200x200m m | Garantía: | Un año |
| Tipo de soldadura: | Soldadura de alta frecuencia | Velocidad: | 20-40M/MIN |
| Alta luz: | máquina cuadrada del molino de tubo del erw,máquina del molino de tubo del erw de 200x200m m,laminador del tubo de la precisión |
||
El coche cargado se utiliza para hacer la bobina de acero de la posición cargada a uncoiler.at el mismo cilindro del aceite del desván del tiempo, para fijar el agujero interno de la bobina de acero exactamente en el cono del uncoiler, después de la tensión del uncoiler, empuje de nuevo a la posición original.
parámetros técnicos
de la bobina diámetro hacia fuera: Φ1200-Φ2000mm
anchura de la bobina: 270-800m m
peso máximo de la bobina: 16Ton
Diatance bajo del movimiento: 200m m
La extensión del solo eje y el tipo hidráulicos carrete de la contracción, el rodillo es desplazamiento en bloques, con la ayuda, freno de disco doble, dos frenos,
Diámetro del tambor: Φ508 milímetro - Φ760 milímetro, máquina del uncoiler tiene una función de control horizontal, puede ajustar la dirección de la anchura total.
Impulsión del eje por poder del motor de CA: 3kw
Con el dispositivo del embrague, embrague hidráulico
velocidad de la ventaja del uncoiler: 5.3m/min
Cilindro del avance y del retratamiento de la cabeza de la extensión: 1 fijado, presión de sistema: 12Mpa
Cilindro de la extensión: 1 fijado, presión de sistema: 12Mpa
El equipo se utiliza para la tira de acero de la ventaja en nivelador suavemente. Hay brazo de presión, composición principal de la pala.
(1) el equipo se utiliza para la tira de acero de la ventaja en nivelador suavemente.
(2) hay brazo de presión, composición principal de la pala. El tipo del pórtico, hacia arriba y hacia abajo desenrolla
(3) mantenga el cilindro del aceite del brazo: Φ160, mantienen el cilindro de la guía del brazo: Φ90
(4) mantenga el motor del brazo: 2.2kw, 380V, 60Hz
la máquina 1.This se utiliza para nivelar la cabeza de la tira y el end.make de acero él fácil para el esquileo y el soldador.
la máquina 2.This se utiliza para nivelar la cabeza de acero de la tira y el extremo, hace fácil para el esquileo y el soldador.
motor 3.Leveling: 22KW
diámetro del rollo 4.Pinch: Φ210x900mm, material del rollo: 40Cr, Y-HGI-E125/90X150-LF3-HL1
diámetro del rollo 5.Leveling: Φ160x900mm, material del rollo: 40Cr, Y-HGI-E160/100X150-LF3-HL1
anchura 6.Leveling: 270-800m m
grueso 7.Pinch/Leveling: 4-12m m
velocidad 8.Pinch/leveling: 0-11M/Min
El uso para el esquileo y soldar con autógena la cabeza y el ens de acero del stip, asegura a molino de tubo el producto continuo.
grueso de acero de la tira: 4.0-12m m
anchura de acero de la tira: 270-800m m
fuerza de acero de la tira: σb≤520Mpa; σs≤350Mpa
cortar el tipo: hidráulico
tipo de la compresa: hidráulico
tipo de soldadura: por el motor
presión de trabajo hidráulica: 10Mpa
Esta máquina está entre el soldador del esquileo y el anfitrión (que forma el molino de clasificación), utiliza para después de un rollo del acero de la tira se consume, antes de la tira siguiente del rollo preparada desde entonces a partir de tiempo del desenrollamiento, del corte y de la soldadura a tope para asegurarse de que la producción continua del anfitrión (que forma el molino de clasificación) y para almacenar bastante tira de acero.
Esta unidad es principal incluye en press& lleva el dispositivo material, acumulador para montar, lleva de la unidad material, unidad de control eléctrica.
prensa y llevar el dispositivo material: Es principal incluye el marco, motor eléctrico, unidad de freno, circundando el árbol del poder de la transferencia de la dirección del para reducir velocidad, para presionar y para llevar el rollo, sistema de aire de presión del rollo de la guía, unidad examinada de la velocidad; puede suministrar el acero de la tira al acumulador y los Horario de Greenwich transferirá para llevar la información de la velocidad al sistema de control eléctrico, cuando exigimos la parada llevamos el material a esta unidad, parará el rollo al motor eléctrico y el press& lleva el rollo material por la rotura, y también podría ajustar la velocidad para llevar el motor eléctrico y la unidad lleva velocidad material.
Marco del acumulador montar: incluya el motor eléctrico, el marco, el rollo del círculo íntimo, hacia fuera el rollo del círculo y el rollo de presión. Puede ser utilizada al almacenamiento la tira que el material de acero del press& lleva la unidad y podría ser extraer del centro envía-apagado el rollo material.
Envíe-apagado el dispositivo material: incluya el marco, rollos de la dirección de la guía, rollo de la guía hacia fuera del lugar alto o más bajo. Puede llevar el acero de la tira para formar el sistema y enviar realice la información material de la velocidad al dispositivo de control eléctrico.
máquina de nivelación 7,1
Función: nivelación de la placa de acero antes de formar.
Estructura: 5 rollo que nivela, nivelación pasiva, engranaje de gusano del uso de la elevación.
2: Φ210*900mm, 42GrMo; 160*110,14Mpa,
pellizco y alimentación de 2 rollos, nivelando el diámetro del rollo: Φ210*900mm, material: 42GrMo,
el arreglo inferior del rollo, ajusta la distancia por el cilindro hidráulico, cilindro del aceite de la prensa: 160*110,
presión de sistema: 14Mpa, con el dispositivo vertical doble del rollo antes y después de la máquina de nivelación.
7,2 formación de la máquina

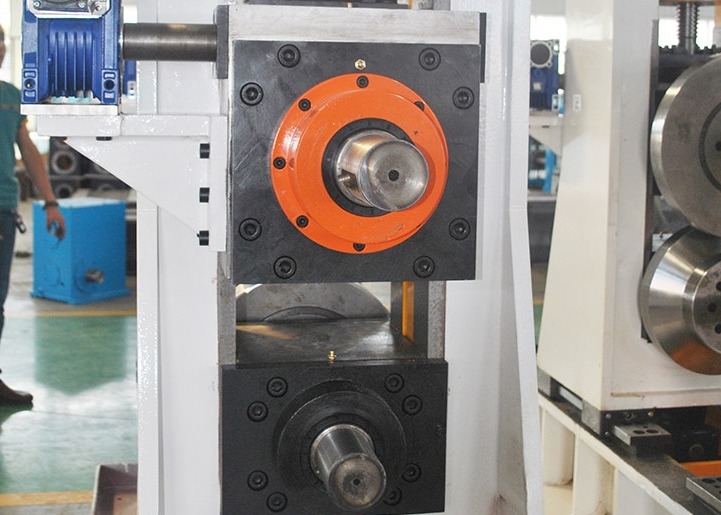

La tira es formada por el rodillo que forma para alcanzar la forma ideal, que se compone de la curva sólida que forma el área, área de formación de doblez vacía, área de soldadura rectora y acabando y de clasificación área. Método que moldea: directamente cuadrado
7.2.1 parámetros de nivelación del soporte
Estructura del soporte: Los rodillos del soporte del cuatro-rollo se ajustan por separado
Soporte material: Soldadura de ZG310-570 o de Q345B
parámetros universales del soporte
Soporte material: Soldadura de ZG310-570 o de Q345B
7.2.3 soporte curvado vacío
Soporte material: Soldadura de ZG310-570 o de Q345B
Diámetro horizontal del rollo: Φ200mm, llevando el diámetro de agujero: Φ180mm, material: 42CrMo, moderando el tratamiento HB220-290-55. tratamiento de endurecimiento superficial HRC45-55, exactitud dimensional Φ 200 f6 (0.05-0.08) la aspereza superficial de 1,6
Diámetro del rollo superior: Φ100mm
Ningún eje superior, con dos sistemas del rodillo lateral de la ayuda, rodillo de apoyo debajo del rodillo lateral, altura del rodillo de apoyo ajustable.
Diámetro del eje del rollo de la ayuda: Φ110mm
7.2.4
Diámetro vertical del rollo: Φ110mm
Motor abierto y cercano: 5.5kw
El soporte del rodillo del apretón es una estructura del cinco-rodillo, el rodillo inferior es un rodillo cilíndrico, y la altura del asiento del rodillo después de reparar el rodillo es ajustada añadiendo un amortiguador. Los rodillos bilaterales del soporte, el llevar montado dentro del rollo, tipo doble asiento de la ayuda del rollo, las aberturas de los rodillos del soporte en ambos lados son ajustados por dos motores respectivamente. El rodillo superior se equipa de 2 sistemas. El rodillo superior se aumenta y se baja por separado y se ajusta por separado. Se adopta el ajuste eléctrico. El rodillo de la protuberancia adopta la estructura cerrada, y la posición de diversas especificaciones puede ser ajustada. Inclinación lateral del interior del rollo 1 grado, rollo lateral en la premisa de hacer frente a la fuerza tan pequeña como sea posible.
El soporte es cuchillo doble, utiliza alternativamente o al mismo tiempo, no pare para substituir el cortador
Pedazo externo: tipo más plano doble, con el dispositivo de la bobina de las rebabas; La alisadora que levanta usando el cilindro hidráulico, puede levantar rápidamente y hacia arriba y hacia abajo ajustando; El cuchillo externo de las rebabas se puede ajustar horizontalmente a la operación; Se proporciona un dispositivo más bajo del rodillo de apoyo.
La acción que aplana superficial de la soldadura, tipo de dos rodillos, pasivo, la altura del rodillo más bajo con el adición del ajuste del cojín, cambia las especificaciones de producto sin el cambio del rodillo.
Función: Refresque el tubo de acero a la temperatura ambiente para el balanceo adicional y enderezarse en la sección que forma. Añada la cubierta impermeable.
Producto del final a la forma apropiada y enderezarse.
La unidad que forma se compone de cuatro hachas escalonadas, con el eje superior y más bajo siendo activo. Dos motores de la C.C. 160KW son conducidos respectivamente por el reductor, la caja de engranajes y el eje universal, y se escalonan los rodillos
Corte el tubo de acero corriente en la tabla siguiente del agotamiento.
Cuando el laminador de trabajo continuo entrega la tubería de acero al vuelo vio, el coche de la sierra sigue y sincroniza con la velocidad del tubo, las abrazaderas del bloque de la abrazadera, y los dos vieron los sistemas del corte instalados en la tabla rotatoria con la rotación de la hoja de sierra, que hace la alimentación radial bajo impulsión del motor servo de la CA de la alimentación. En este tiempo, la tabla rotatoria también está girando, y el sistema del corte de la sierra hace el movimiento compuesto entre la tabla rotatoria y su propia alimentación, y corta la tubería de acero a lo largo de la pista de la forma de la sección del pedazo cortado. Entonces los sistemas se relajan nuevamente dentro de lugar y de la espera para el ciclo de trabajo siguiente. cortando la alimentación utilice el tipo de los coordenadas polares.
El sistema del cuerpo, máquina que asierra, sistema de conducción, sistema de disco rotatorio, alimenta el sistema, plantilla, dispositivo del rodillo, dispositivo de la medida de la velocidad, sistema hydráulico, sistema de control
parámetros básicos:
tamaño cuadrado del tubo: 70x70--200x200m m
grueso de acero de la tira: 4~12.7m m
Material de tira de acero: fleje laminado en caliente de acero de carbono, Pre-galvanizado, plancha laminada en frio
Corte la longitud: los 4-12m
Exactitud cortada: ≤2mm
Cortar el tipo: la hoja de sierra doble, gira el corte que muele
Seguimiento de velocidad: lo mismo que el tubo milipulgada l (20-40m/min)
Función del equipo: automática, manual, tiene la función de poner fin a longitud
La longitud corta más grande los de 6m.
Tipo del control: ubicación serva de la CA de Siemens
Dirección de alimentación: según cliente requiera
Cortar el motor: AC14kw servo
Motor de alimentación: el motor servo AC3.5kw uno fijó,
Motor impulsor: DC45KW
Tipo de la abrazadera: hidráulico
La cama de la sierra, máquina que asierra, sistema de disco rotatorio y sistema el cortar con el tratamiento de recocido.
Línea de guía cantidad 4, marca del shangyin de Taiwán o Nanjing
parámetros eléctricos:
|
|
HMI | 1 | Siemens |
|
|
PLC | 1 | Siemens |
| Transportes | NSK/SKF | ||
|
Componentes eléctricos principales |
Siemens | ||
| válvula hidráulica | |||
| bomba de aceite | |||
| cilindro del aceite |
9)Empaquetadora automática
| NO. | NOMBRE | CALIDAD | NOTA |
| 1 | Plataforma de la colección del defecto | los 2M | Rodillo fijado más el aumentador de presión neumático que empuja el material |
| 2 | Movimiento del producto final | SISTEMA 4 | Motor servo modelo K67 (KONE) de la reducción de velocidad 4.4KW (Japón Yaskawa) |
| 3 | Plataforma del almacenamiento de la capa | SISTEMA 8 | Rodillo fijado, apagado y moderado |
| 4 | Empujador de la capa | 4SET | neumático |
| 5 | Mecanismo de entrega de la capa | SISTEMA 4 | Motor servo modelo K77 (KONE) del reductor 4.4KW (Japón Yaskawa) |
| 6 | Cuerpo que empalieta | 1SISTEMA |
Dos WPS155 motores servos 4.4KW 2SET (Yaskawa) |
| 7 | Transportación del rodillo | 1SISTEMA | Conversión de frecuencia DXY22 4KW 112M-4 Siemens Bader |
| 8 | Empaquetadora | SISTEMA 4 | Con la función de control del agua |
| 9 | Cadena de la transferencia | 4SET | Con el sistema del énfasis |
| 10 | Estación hidráulica | 2SET | |
| 11 | Gabinete de control eléctrico | 1SISTEMA | |
| 12 | Rodillo después de aserrar | los 40M |
Descripción de la función:
El control eléctrico adopta el control de programa del PLC, pantalla táctil (el PLC adopta Siemens alemán), realiza diálogo antropomecánico, puede cambiar libremente entre manual y automático, y los componentes eléctricos utilizan la marca de Delixi. En el programa, usted necesita solamente entrar el número de tuberías de acero por capa, el número de capas de cada paquete de tuberías de acero y los parámetros necesarios. Después del ajuste, la prensa apilará automáticamente el paquete completo requerido de tuberías de acero.
10)material Cr18-20 del rodillo Cr18-20
11) Soldador sólido de 1000KW 1000kw
