Máquina para Fabricación de Tubos ERW para Tubos Cuadrados de 70x70-200x200mm

La línea de producción de tuberías soldadas de alta frecuencia de alta precisión F200x200 está diseñada para producir tuberías cuadradas que van desde 70x70-200x200mm con un grosor de 4.0-12mm.Esta línea de producción incorpora elementos de diseño innovadores de equipos nacionales e internacionales, con control completo de PC / computadora para tecnología avanzada, operación y mantenimiento convenientes.

• El sistema de ajuste rápido del rodillo minimiza el tiempo de cambio entre las especificaciones del producto
• El sistema de molde combinado permite la producción de diferentes especificaciones de tubos con ajustes en lugar de cambios completos de rodillos (ahorro del 90% de rodillos)
• Los ajustes motorizados reducen el desgaste de las herramientas y el daño del equipo durante los cambios de rodillos
• La estructura del rollo compuesto cambia el contacto de línea a punto, reduciendo el desgaste y extendiendo la vida útil del rollo

• Banda de acero laminada en caliente o laminada en frío (cumple con las normas GB700-88, GB1591-88)
• Fuerza de rendimiento: σs≤345Mpa
• Resistencia a la tracción: σb≤560 Mpa
• espesor: 4,0-12 mm (cumple con las normas GB708-88)
• Ancho de las bandas de acero: 270-800 mm (± 0,2 mm)
• Diámetro interno de la bobina de acero: Φ508-Φ760 mm
• Diámetro exterior de la bobina de acero: Φ1100-Φ2000 mm
• Peso máximo de la bobina: 16TON

• Tamaño del tubo cuadrado: 70x70-200x200 mm
• espesor del producto: 4,0-12 mm
• Duración: 4-12M
• Velocidad: 20-40 m/min
• Potencia: 2000KW 380V 50Hz 3 fases

1. Carga de las materias primas (banda)
2. Las demás partidas
3. Cortado y soldado
4. Alimentación
5. Almacenamiento de materiales
6. Nivelación pasiva
7. Las demás piezas
8. Soldadura de alta frecuencia
9. Eliminación de la burra de soldadura
10. Refrigerador
11. Tamaño
12. Rejillado grueso
13. Cortado en longitud
14. Colección

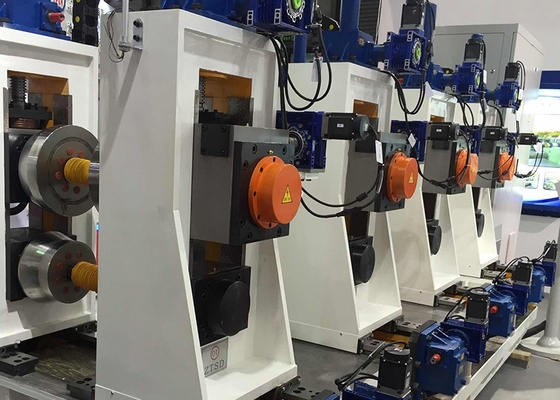

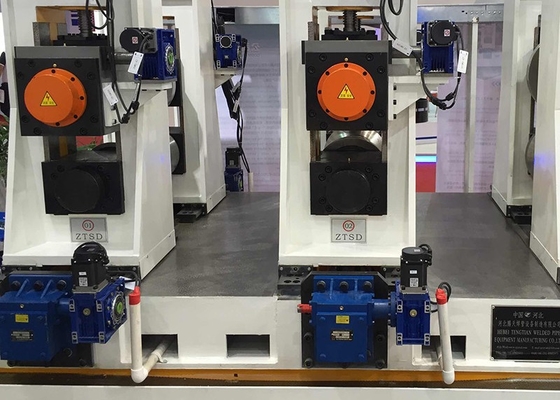

El molino de moldeo y dimensionamiento consta de múltiples componentes de precisión, incluidos:

• Rodillo de alimentación y dispositivo de centro automático
• El soporte de nivelación pasivo
• Los soportes para rodillos horizontales y verticales (serie P1-L3)
• Sistema de curva de tres marcos vacíos
• Control de dirección de la soldadura
• Sistema de extrusión de cinco rollos
• Sistema de eliminación de la burra
• Sistema de refrigeración
• Tamaño de los soportes de rodillos verticales
• Cuatro soportes de rodillos (F1-F4)
• Cabeza de turco (C2)
• Sistema de control eléctrico
