| anchura de acero de la tira: | 270-800m m (±0.2mm) | Tubo cuadrado: | 80x80-200x200m m |
|---|---|---|---|
| Velocidad de funcionamiento: | 10-30m/min | Grueso del producto: | 3-16m m |
| Modo de producción: | Automático lleno | Garantía: | Un año |
| Tipo de soldadura: | Soldadura de alta frecuencia | El corte consideró: | el moler consideró |
| Alta luz: | molino de tubo del erw completamente automático,molinos de tubo industriales de la precisión,soldadora cuadrada del erw del tubo |
||
Materia prima, producto final, proceso, y perfil de la configuración del usuario
1, condiciones de la materia prima:
(1) tira de acero laminada en caliente o en frío (reunión GB700-88, GB1591-88)
Rinda la fuerza de la materia prima: σs≤345Mpa
Resistencia a la tensión de la materia prima: Mpa σb≤560
(3) grueso de la tira: grueso cuadrado 3-16m m (GB708-88) del tubo
(4) anchura de acero de la tira: 270-800m m (±0.2mm)
(5) diámetro interno de la bobina de acero: Φ508-Φ760mm
(6) de la bobina diámetro de acero hacia fuera: Φ1100-Φ2000mm
(7) peso máximo de la bobina: 16TON
2, gama de tallas del tubo:
(1) tubo cuadrado: 80x80-200x200m m
(2) grueso del producto:
tubo cuadrado y rectangular: 3-16m m
Fuente de alimentación: FASE de 380V 50Hz 3
3, proceso del producto
Materia prima (tira) - coche cargado--- uncoiler - alimentación del corte y de la soldadura - material del almacenamiento - nivelación pasiva - formación del balanceo--soldadura de alta frecuencia -- quite las rebabas de la soldadura -----enfriamiento --apresto-- - corte de la longitud - colección que se endereza gruesa

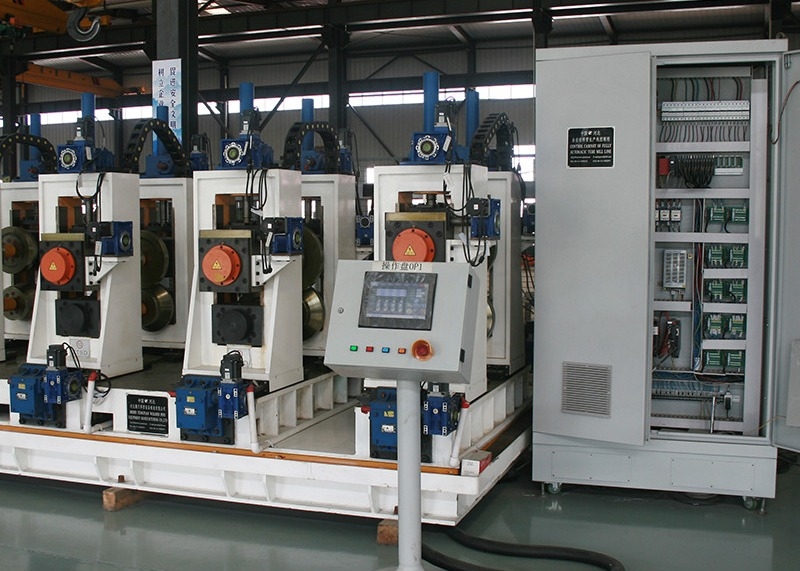

La introducción principal del equipo
El coche cargado se utiliza para hacer la bobina de acero de la posición cargada a uncoiler.at el mismo cilindro del aceite del desván del tiempo, para fijar el agujero interno de la bobina de acero exactamente en el cono del uncoiler, después de la tensión del uncoiler, empuje de nuevo a la posición original.
Bobina OD: Φ1100~Φ2000 milímetro
Identificación de la bobina: Φ508-Φ760mm
Anchura: 270~800m m
Velocidad de funcionamiento: 4 m/min
Movimiento de funcionamiento: los 3.5m
Poder del motor de la transmisión: AC4KW (impulsión de cadena doble)
Diameter×stroke de elevación del cilindro hidráulico: Φ200×650 milímetro
presión de funcionamiento del sistema hydráulico: MPa 8~10
Encima de fuerza del empuje: 16 T (6MPa)
Peso máximo de la bobina: 16T
La extensión del solo eje y el tipo hidráulicos carrete de la contracción, el rodillo es desplazamiento en bloques, con la ayuda, freno de disco doble, dos frenos,
Diámetro del tambor: Φ508 milímetro - Φ760 milímetro, máquina del uncoiler tiene una función de control horizontal, puede ajustar la dirección de la anchura total.
parámetros técnicos
de la bobina diámetro hacia fuera: Φ1200-Φ2000mm
anchura de la bobina: 270-800m m
peso máximo de la bobina: 16Ton
método del movimiento del cono: hidráulico
tipo del cono: extensión hidráulica
diámetro del eje del cilindro hidráulico del movimiento del cono: Φ140/Φ100 milímetro
Motor principal AC7.5KW
Desenrolle la velocidad: 6m/min
Cadena impulsora 28A-2 modelo el desenrollar
Tipo del freno: Neumático
Modelo del freno: 2× DBH205
Abertura del embrague y método de cierre: neumático
Abertura y cilindro de cierre Φ125 milímetro del embrague
El dispositivo de la recto-cabeza y la pala se hacen juego con el decoiler para desmontar la cabeza de acero de la correa, y envían la correa de acero en el pellizco de la recto-cabeza que nivela la máquina. La cuchilla se hace juego con el rodillo de presión de la recto-cabeza para enderezar el jefe de la tira de acero y entonces la tira de acero se envía al rodillo de pellizco.
Parámetros técnicos:
anchura 270~800m m
grueso 3~16m m
Cilindro telescópico de la pala: Φ125/Φ90mm
Cilindro del oscilación de la cuchilla: Φ125/Φ90mm
Material de la cuchilla: 50Mn
Cilindro Φ140/Φ100mm del oscilación del rodillo de presión
Forma de la impulsión del rodillo
Motor hidráulico
Motor hidráulico 1QJM32-32Z3 modelo
Cilindro recto Φ100/Φ70mm del rodillo
Brazo oscilante principal recto del dispositivo: Adopt soldó con autógena la estructura de caja
Dispositivo de la pala: Cuchilla vertical del uso
el dispositivo de la Recto-cabeza, el rodillo de presión y la pala, cooperan con el decoiler para desmontar la cabeza de acero de la tira, y envían la tira de acero al pellizco que nivela la máquina. El rodillo de pellizco se presiona hidráulicamente para afianzar la correa con abrazadera de acero, y el motor principal se gira para enviar la correa de acero al rodillo de pellizco. Después de la correa de acero inscribe al nivelador del pellizco, el rodillo de nivelación se aprieta a una posición conveniente para nivelar el plano de acero de la tira, y para enviar la tira de acero a la máquina de corte de la soldadura a tope, y para cooperar con la máquina de corte de la soldadura a tope para terminar la soldadura a tope de corte.
Parámetros técnicos:
anchura 270~800m m
grueso 3~16m m
motor AC30KW (frecuencia) del pellizco
pellizco positivo que nivela la velocidad ~7m/min
Forma y reducción del rodillo de pellizco: tipo del Dos-rodillo, presión hydráulica
Pellizque el rodillo aprietan el cilindro Φ160/Φ110mm
Diameter×length Φ280×850mm del rodillo de pellizco
Rodillo de pellizco 42CrMo material
Forma de la transmisión de rodillo de pellizco y de rodillo de la nivelación: El pellizco arriba y abajo de los rodillos es completamente activo, y nivelando los rodillos son activos debajo
Pellizco pasivo que nivela la velocidad ≤30m/min
Nivelación de la forma y de la reducción del rollo
Tipo dos-más bajo superior del tres-rodillo, presión hydráulica
Nivelando el rodillo apriete el cilindro Φ200/Φ160mm
Diámetro de nivelar Roller×Length Φ200×850mm
Nivelando el rodillo 42CrMo material
Ruede apagando la dureza y la profundidad HRC52~58, profundidad: 3~5m m
Diameter×height vertical Φ200×300mm del rollo
Estructura vertical del rodillo: rodillo vertical doble Yo-formado
Rodillo vertical 42CrMo material
Ruede apagando la dureza y la profundidad HRC52~58, profundidad: 3~5m m
Motor vertical 2 ×AC2.2KW del ajuste de la anchura del rodillo
Abertura del embrague y método de cierre: neumático
Cilindro del embrague: Φ125mm
Cortaban a la pieza irregular de la cabeza y de la cola de la cinta, y alinean la cola de la cinta de la bobina anterior con el jefe de la cinta de la bobina siguiente, y las sueldan con autógena juntas para alimentar continuamente el looper.
Forma estructural: cama de soldadura del esquileo, dispositivo de alimentación del pellizco, dispositivo de centro doble, sistema de corte de corte doble, sistema de corte de la placa, sistema de conducción de soldadura de la chapa fonda, etc.
Parámetros técnicos:
grueso de acero de la tira: 3-16m m
anchura de acero de la tira: 270-800m m
fuerza de acero de la tira:
σb≤520Mpa; σs≤350Mpa
cortar el tipo: hidráulico
Tipo de la compresa: hidráulico
tipo de soldadura: por el motor AC0.55KW
presión de trabajo hidráulica: 10Mpa
velocidad de soldadura: 0.4~0.6 m/min
Cortar método: Esquileos hidráulicos de la guillotina
Forma de la estructura de esquileo: El doble Scissor la cuchilla
Material del filo: 6CrW2Si
Soldadura a tope que afianza el cilindro con abrazadera:
Ф125/Ф90mm
Materia del rodillo de pellizco: l 42CrMo
Forma del pellizco: Un rodillo más bajo activo
Pellizco abajo del cilindro Ф125/Ф90mm
velocidad del pellizco: ~5m/min
motor del pellizco: AC15kW
Abertura del embrague y método de cierre: neumático
Cilindro del embrague: Φ125mm
Esta máquina está entre el soldador del esquileo y el anfitrión (que forma el molino de clasificación), utiliza para después de un rollo del acero de la tira se consume, antes de la tira siguiente del rollo preparada desde entonces a partir de tiempo del desenrollamiento, del corte y de la soldadura a tope para asegurarse de que la producción continua del anfitrión (que forma el molino de clasificación) y para almacenar bastante tira de acero.
Esta unidad es principal incluye en press& lleva el dispositivo material, acumulador para montar, lleva de la unidad material, unidad de control eléctrica.
especificación (de 4):
diámetro: el 14m
tipo del acumulador: Alimentación externa y entrega interna
grueso de acero de la bobina: 3-16m m; anchura: 270-800m m
lleve la velocidad que va del material: Vmax=80m/min
poder del motor de alimentación: CA 132kw
motor del almacenamiento: CA 17.5KWx17SET
Almacén: 5m2
Formación del soporte 12, 4 soporte de clasificación, soporte de la cabeza 2 del pavo
Corte el tubo de acero corriente en la tabla siguiente del agotamiento.
Cuando el laminador de trabajo continuo entrega la tubería de acero al vuelo vio, el coche de la sierra sigue y sincroniza con la velocidad del tubo, las abrazaderas del bloque de la abrazadera, y los dos vieron los sistemas del corte instalados en la tabla rotatoria con la rotación de la hoja de sierra, que hace la alimentación radial bajo impulsión del motor servo de la CA de la alimentación. En este tiempo, la tabla rotatoria también está girando, y el sistema del corte de la sierra hace el movimiento compuesto entre la tabla rotatoria y su propia alimentación, y corta la tubería de acero a lo largo de la pista de la forma de la sección del pedazo cortado. Entonces los sistemas se relajan nuevamente dentro de lugar y de la espera para el ciclo de trabajo siguiente. cortando la alimentación utilice el tipo de los coordenadas polares.
composición del equipo:
El sistema del cuerpo, máquina que asierra, sistema de conducción, sistema de disco rotatorio, alimenta el sistema, plantilla, dispositivo del rodillo, dispositivo de la medida de la velocidad, sistema hydráulico, sistema de control
parámetros básicos:
tamaño cuadrado del tubo: 80x80--200x200m m
grueso de acero de la tira: 3~16m m
Material de tira de acero: fleje laminado en caliente de acero de carbono, Pre-galvanizado, plancha laminada en frio
Corte la longitud: los 4-12m
Exactitud cortada: ≤2mm
Cortar el tipo: la hoja de sierra doble, gira el corte que muele
Seguimiento de velocidad: lo mismo que el tubo milipulgada l (10-30m/min)
Función del equipo: automática, manual, tiene la función de poner fin a longitud
La longitud corta más grande los de 6m.
Tipo del control: Ubicación serva de la CA de Siemens
Dirección de alimentación: según cliente requiera
parámetros de la máquina:
Cortar el motor: AC14kw servo
Motor de alimentación: sistema del motor servo AC3.5kw uno
Motor impulsor: DC45KW
Tipo de la abrazadera: hidráulico
La cama de la sierra, máquina que asierra, sistema de disco rotatorio y sistema el cortar con el tratamiento de recocido.
Línea de guía cantidad 4, marca del shangyin de Taiwán o Nanjing
parámetros eléctricos:
| el del tacto defiende el | HMI | 1 | Siemens |
| regulador del del movimiento | PLC | 1 | Siemens |
| Transportes | NSK/SKF | ||
| Componentes eléctricos principales | Siemens | ||
| válvula hidráulica | Pekín Huade | ||
| bomba de aceite | Shangai | ||
| cilindro del aceite | Nacional (Fushun) |
Descripción de la función:
Cuenta, empaletando: Después del número de tuberías de acero alcanza el número especificado, la capa entera de tuberías de acero será enviado al marco material por el mecanismo del lechón de la capa, según el tipo determinado del paquete, después de que se termine el amontonamiento, el paquete entero de tuberías de acero será transportado al estante que embala.
El atar con correa: Se enciende la tabla de rodillo de la transferencia del paquete, y el paquete entero de tuberías de acero se mueve de la estación que empalieta y se transfiere a la estación que ata con correa; se terminan el empaquetado y la soldadura automáticos, y el agua se controla al mismo tiempo.
Travesía: Se abren los rodillos laterales, y se quitan las tuberías de acero liadas. Alcance la posición de la medida del peso.
ciclo: Después del paquete entero de tuberías de acero se quitan, la plataforma de elevación vuelve a la posición y a las esperas de recepción para el amontonamiento del paquete siguiente de tuberías de acero. La conexión de amontonamiento entre cada paquete de tuberías de acero realiza el muelle inconsútil para asegurar la continuidad del trabajo.
El control eléctrico adopta el control de programa del PLC, pantalla táctil (el PLC adopta Siemens alemán), realiza diálogo antropomecánico, puede cambiar libremente entre manual y automático, y los componentes eléctricos utilizan la marca de Delixi. En el programa, usted necesita solamente entrar el número de tuberías de acero por capa, el número de capas de cada paquete de tuberías de acero y los parámetros necesarios. Después del ajuste, la prensa apilará automáticamente el paquete completo requerido de tuberías de acero.
Nota: Después de que el dispositivo sea automáticamente reset a poner a cero cada vez que se comienza, realiza una auto-comprobación. Después de que el dispositivo esté en un estado normal, puede ser actuado oficialmente.
Parámetros técnicos de la máquina que ata con correa automática
Método de deducción: ninguna deducción, deducción positiva y negativa de la deducción cuatro
Fuerza de la hebilla: el hasta 70% de la materia prima de la cinta que ata con correa
Modo de transmisión: alimentando y motor del freno de la conversión de frecuencia el rebobinar
Gama de la tensión: 15KN ajustable
Roscar velocidad: 90m/min
Atar con correa velocidad: 23 segundos/ciclo (relacionado con el tamaño del bolso)
voltaje: 380V/50HZ
voltaje del control: DC24V
Consumo de energía: uncoil1.5KW; head1.5KW
Los componentes principales:
| No. | Nombre | Cantidad | Notas |
| 1 | Alimentación rotatoria | 5sets | Impulsión 7.5KW del motor |
| 2 | Alimentación del paso | 5sets | Motor drive7.5KW |
| 3 | Cuenta del solo sistema del empuje de la capa del empuje | 5sets |
Motor drive4.5KW motor servo |
| 4 | Sistema que empalieta de elevación | 5sets | servo de la impulsión 7.5kw del motor 2set |
| 5 | Alinee los extremos | 1set | Cilindro 100x500 modelo |
| 6 | Carretilla de la transferencia | 5sets | motor 2.2kw |
| 7 | El atar con correa automático | 1set | |
| 8 | Transportador de rodillo | 8sets | motor 2.2kw |
| 9 | Bolso del almacenamiento | 4sets | Motor 4KW |
| 10 | Sistema de control eléctrico | 1set | PLC del taida del plc |
| 11 | Estación hidráulica | 1set | motor 7.5kw |
10)Material de los rodillos: Cr18-20
11) soldador sólido 1200kw
