ZJ1500 x 3.0 mm 1500m/min Máquina de corte de acero de metal para galvanizado
Especificaciones del producto
| Atributo | Valor |
| Nombre | ZJ1500 x 3.0 mm 1500m/min Máquina de corte de acero de metal para galvanizado |
| Garantía | 1 año |
| Voltaje | 380V/220V |
| Peso | Máx 20 toneladas |
| Motores de DC | 280kw, 315kw |
| Servicio postventa | Ingenieros disponibles para maquinaria de servicio en el extranjero |
| Ancho de la bobina | 500 ~ 1500 mm |
| Rango de grosor | 0.7-3 mm |
Parámetros técnicos
- Material:Placa de acero enrollada en frío, hoja galvanizada
- Grosor de la placa:0.7 ~ 3.0 mm
- Ancho de placa:500 ~ 1500 mm
- Diámetro interno de la bobina:Φ508 mm-φ610 mm
- Diámetro exterior de la bobina:≤φ1800 mm
- Peso máximo de la bobina:25000 kg
Especificaciones de productos terminados
- Diámetro interno de la bobina:Φ508 mm-φ610 mm
- Diámetro exterior de la bobina:≤φ1800 mm
- Bobinado máximo de peso:20000 kg
- Ancho mínimo de la tira:22 mm (espesor de la placa ≤1)
Garantía de servicio de calidad y posterior a
Nuestro personal técnico estará en el sitio para la depuración de equipos, el mantenimiento y la capacitación operativa. En condiciones de operación normales, proporcionamos una garantía de 12 meses a partir de la fecha de llegada del equipo. Durante este período, repararemos o reemplazaremos cualquier pieza defectuosa sin cargo.
Nota:El comprador es responsable de los costos de los ingenieros durante la depuración (USD 80/día/persona) que incluye boletos de ida y vuelta y gastos locales. Si la depuración se retrasa debido a las razones del comprador, el costo aumenta a USD 100/día/persona.
Documentación técnica proporcionada
- Manual de instrucciones (proporcionado un mes antes de la entrega)
- Certificado de inspección (proporcionado en la entrega)
- Orden de carga (proporcionado en la entrega)
- Dibujo de diseño (proporcionado un mes antes de la entrega)
- Dibujo base en tierra (proporcionado un mes antes de la entrega)
- Diagrama de principios eléctricos
- Dibujo general de ensamblaje de cada unidad
- Diagrama de piezas de piezas vulnerables
Términos de entrega y pago
El tiempo de entrega:El equipo estará listo para el envío dentro de los dos meses posteriores a la recepción del 30% de pago inicial. La entrega se produce después de recibir el 70%restante.
Términos de pago:30% de pago inicial de TT después de firmar el contrato, 70% TT antes de la entrega.
Descripción del Producto

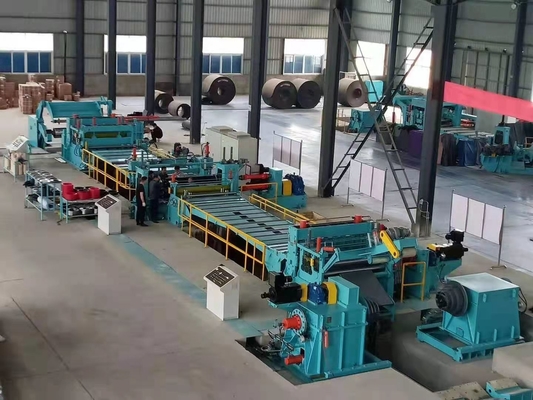

Esta máquina de la línea de corte consta de Uncoiler, Alimentador, Slitter y Retroiler. Procesa bobinas anchas en tiras de ancho especificadas para molienda, tubería de soldadura, formación de curvas en frío y aplicaciones de estampado. Se pueden usar diferentes cuchillas de material para cortar varias bobinas de metal.
Parámetros técnicos principales
| Parámetro | Valor |
| Material de bobinas | Acero de carbono HR/Cr, placa galvanizada, placa de acero coloreada |
| Espesor de la tira | 5 ~ 20 mm |
| Ancho de la tira | 800 ~ 2000 mm |
| Max.Coil Peso | 40000 kgs |
| Velocidad de la red | 30-60 m/min (ajustable) |
Proceso de producción
Cargando el automóvil de la bobina → Descoplador → Dispositivo de risa → Pinch Roll y Nivelador y Shearer hidráulico → Pit de bucle → Guía lateral → Slitter → Plataforma de transición y ternero de chatar
Modelos disponibles
| Modelo | Espesor de la placa | Ancho de la placa | Peso de la bobina de acero | Ancho de terminado | Velocidad de corte |
| 3*1250 mm | 0.5-3.0 mm | 700-1250 mm | 25 toneladas | <40 mm | 120 (m/min) |
| 4*1250 mm | 0.5-4.0 mm | 700-1250 mm | 25 toneladas | <40 mm | 120 (m/min) |
| 6*1250 mm | 0.5-6.0 mm | 700-1250 mm | 25 toneladas | <40 mm | 120 (m/min) |
| 3*1600 mm | 0.5-3.0 mm | 900-1600 mm | 30 toneladas | ≥40 mm | 120 (m/min) |
| 4*1600 mm | 0.5-4.0 mm | 900-1600 mm | 30 toneladas | ≥60 mm | 110 (m/min) |
| 6*1600 mm | 1-6 mm | 900-1600 mm | 30 toneladas | ≥60 mm | 100 (m/min) |
| 8*2000 mm | 2-8 mm | 900-2000 mm | 35 toneladas | ≥70 mm | 60 (m/min) |
| 10*2200 mm | 3-10 mm | 900-2200 mm | 35 toneladas | ≥80 mm | 50 (m/min) |
| 12*2200 mm | 3-12 mm | 900-2200 mm | 35 toneladas | ≥100 mm | 40 (m/min) |
| 16*2500 mm | 4-16 mm | 900-2500 mm | 35 toneladas | ≥100 mm | 40 (m/min) |
| 20*2500 mm | 6-20 mm | 900-2500 mm | 35 toneladas | ≥100 mm | 30 (m/min) |
Nota:Estos modelos son solo de referencia. Podemos personalizar máquinas de acuerdo con sus requisitos específicos con nuestro equipo de ingeniería.
