Datos del producto:
Pago y Envío Términos:
|
anchura del viaje: | 100-160m m | Grueso de la tira: | 0.4-1.5m m |
---|---|---|---|
Peso de la bobina: | 1,5 toneladas | Ronda: | 25mm-50m m |
cuadrado: | 20*20mm-40*40m m | Velocidad de soldadura: | 100m/min máximo |
Longitud que corta fija: | los 4-12M | Período de Producting: | 3 meses |
Alta luz: | cadena de producción de la tubería de acero hg50,cadena de producción de la tubería de acero 100m/min,Cadena de producción de la tubería de acero del hfw del ISO |

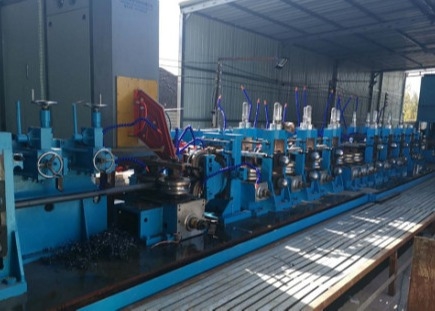

Cadena de producción soldada con autógena de alta frecuencia del tubo HG50
La cadena de producción soldada con autógena de alta frecuencia del tubo HG50 se diseña para producir los tubos soldados con autógena del tubo redondo 25mm-50m m, grueso 0.4-1.5m m, tubo cuadrado: 20*20mm-40*40m m 0.4-1.5m m y tubos deformados del tamaño correspondiente. Adoptando diseño del paso del rollo, la cadena de producción puede fabricar las tuberías de acero soldadas con autógena con la buena calidad que trabaja a máquina y junta de la alta precisión.
Según la pauta de diseño de mejorar el carácter y el ambiente de funcionamiento y la seguridad y de producir el carácter, reduciendo el coste del rodillo para garantizar eficacia alta, la línea de HG50production adopta el estilo del agujero del doble-radio del diseño.
(1) conforme al estándar YB189-64
material (de 2): Acero de la construcción de acero y poco aleado con poco carbono
(3) propiedades mecánicas: σb ≤520Mpa, σs ≤365MPa
(4) anchuras de la tira: 100-160m m
grueso de la tira (de 5): 0.4-1.5m m
(6) diámetro interno de bobinas: φ480~φ520mm
Diámetro externo de bobinas: φ1000~φ1800mm
Peso de la bobina: ≤1.5T
(二) soldó con autógena la especificación del tubo:
(2) fijó longitud de corte: los 4-12m
precisión del Tubo-corte (de 3): 0-3m m
El → espiral →Horizontal →Cutting del → de la bobina y de soldadura de desenrollamiento cargado que formaba, HF del acumulador que soldaba con autógena, quitando las rebabas, refrescándose, clasificación, enderezando el Frío-corte de →STD consideró almacenamiento →Transmitting del → del → que embalaba
Piezas principales:
No. | Nombre | Cantidad | Unidad |
1 | Uncoiler (cono doble) | 1 | pedazo |
2 | Esquileo y soldador automáticos | 1 | pedazo |
3 | Diámetro espiral los 3.5M del acumulador | 1 | pedazo |
4 | Molino de formación y de clasificación | 1 | pedazo |
5 | Sierra fría | 1 | fije |
6 | Tabla del rollo, banco y embalaje simple | 18 m | fije |
7 | Soldador de estado sólido de alta frecuencia 150KW | 1 | fije |
Molino de tubo de ERW el otro modelo
Modelo | Gama del diámetro | Grueso del tubo | Velocidad que moldea (m/min) | Poder del motor (kilovatios) | Área mecánica (³ de m) |
HG20 | 8-20M M | 0.3-1M M | 30-120 | 55 | 7×50 |
HG32 | 12-32M M | 0.3-2.0M M | 30-120 | 75 | 7×50 |
HG50 | 16-50M M | 0.8-2.5M M | 30-110 | 110 | 7×60 |
HG60 | 20-60M M | 0.8-3M M | 30-100 | 132 | 7×65 |
HG76 | 12-76M M | 1-3M M | 30-100 | 320 | 8×80 |
HG89 | 32-89M M | 1-4M M | 30-80 | 350 | 8×80 |
HG114 | 45-114M M | 1.5-5.0M M | 30-60 | 400 | 10×100 |
HG165 | 60-165M M | 3-7M M | 30-50 | 600 | 10×110 |
HG219 | 114-219M M | 4-8M M | 20-40 | 800 | 12×150 |
HG273 | 114-273M M | 4-10M M | 15-30 | 1000 | 18×160 |
HG325 | 165-325M M | 4-12M M | 10-30 | 1200 | 18×180 |
HG426 | 165-426M M | 4-16M M | 8-25 | 1400 | 18×180 |
HG508 | 219-508M M | 4-20M M | 8-20 | 2000 | 21×180 |
Nuestros servicios
1.) enviaremos al ingeniero para la instalación y entrenar a sus trabajadores cómo actuar esta máquina de la manera correcta.
2.) equipo de la garantía
Una garantía de calidad del año, reparación de la garantía de la vida. Dentro de período de garantía de calidad, a excepción de los fracasos causados por error humano, las piezas de reparación serán proporcionadas gratis. Después del período de garantía de calidad, cargue solamente el coste de los recambios.
3.) suministramos la pre-venta y el servicio de la después-venta.
servicio de la pre-venta: diseño del taller, y diseño de la salida de la producción
servicio de la después-venta: instalación y entrenamiento, y el ingeniero experto para trabajar.
4.) podemos también enviamos al ingeniero que trabaja para usted los meses del serval o 1 año. El ingeniero le ayudará a mejorar la salida, a reducir la basura y a disminuir el coste.
5.) suministramos el servicio-diseño de la pre-venta para el proyecto entero para la tubería de acero inoxidable que hace la fabricación de la tubería de acero del carbono.
6.) seremos responsables del cargamento y del envío.
