Equipo soldado con autógena Tengtian del tubo de Hebei que fabrica Co., Ltd.
Calidad primero, cliente primero
Soporte y Ventas:
|
Datos del producto:
Pago y Envío Términos:
|
| Método de formación: | Línea de producción de tuberías de acero ERW La unidad de alimentación de cinturón de acero | Peso de la bobina: | 15000kg |
|---|---|---|---|
| Soldadores de alta frecuencia: | 600KW | En redondo: | Φ89 a 273 mm |
| Cuadrado: | Se trata de una muestra de las características de los vehículos. | Velocidad de soldadura: | 50m/min máximo |
| Rectangular: | Se trata de una muestra de las características de las máquinas de ensayo. | El grosor: | 1.5-8m m |
| Resaltar: | cadena de producción de la tubería de acero del diámetro de 60m m,cadena de producción de la tubería de acero del diámetro de 20m m,el hf soldó con autógena la cadena de producción del tubo |
||
1Parámetro básico
(1) Acero en bandas
Debe exigirse el cumplimiento de la norma YB189-64.
(2)acero de bajo carbono, acero de baja aleación; δb≤520Mpa; δs≤340Mpa
(3) bobina de viaje
Diámetro interno Φ508-Φ610 mm
Diámetro exterior Φ1000-Φ2000 mm
Peso de la bobina ≤ 15000 kg
(4) Máquinas y electrónica: alrededor de 1200 kW.
Soldador de alta frecuencia: 600 kW
(5) Capacidad de aire a presión:6m3/m,0.4-0.6Mpa
6) Taller y energía eléctrica:
Debe ser superior a 6M para trabajar taller de la línea de ensamblaje del molino de tuberías de alta frecuencia, es decir, la distancia es desde el suelo hasta la máquina de transferencia del cielo, el taller de envergadura es de 18 M, longitud 120 M,Conjunto de remolque colocado para máquinas de transferencia aérea, incluidas las de 15 y 10 toneladas.
2Proceso de trabajo:
Acero de tira a bobina→desenrollador →derechador de extremo→aplanador→saldadora de cizallas→unidad de almacenamiento de materiales →formación, soldadura, enfriamiento, dimensionamiento →tamaño preciso de la longitud del tubo, corte →envase.
3. Capacidad de procesamiento del equipo:
En redondo: Φ89 a 2.73En el caso de losEl artículo 2, apartado 1
Cuadrado: 70*70-200*200 mm
Rectángulo:80*60-300*100 mm
El espesor:1.5 a 8En el caso de los
Velocidad de producción máxima: - ¿Qué quieres decir?50el número de unidades
Las partes principales:
| - No, no es así. | Nombre | Cantidad | Unidad |
| 1 | Vehículo de bobina | 1 | Pieza |
| 2 | Desenrollador | 1 | Pieza |
| 3 | Unidad de alisador | 1 | pieza |
| 4 | Unidad de aplanamiento | 1 | pieza |
| 5 | Cortador de traseros y soldador | 1 | Pieza |
| 6 | Acumulador en espiral horizontal 6M | 1 | Pieza |
| 7 | Formación y dimensionamiento | 1 | Pieza |
| 8 | Sierra de fresado | 1 | Pieza |
| 9 | máquina automática de paletización de tubos de acero | 1 | Pieza |
| 10 | Saldadora de 600 kW H.F | 1 | Se ha puesto |
| 11 | la estación hidráulica de la sección de entrada | 1 | Se ha puesto |
| 12 | Rodillo de tránsito | 24 | - ¿ Qué? |

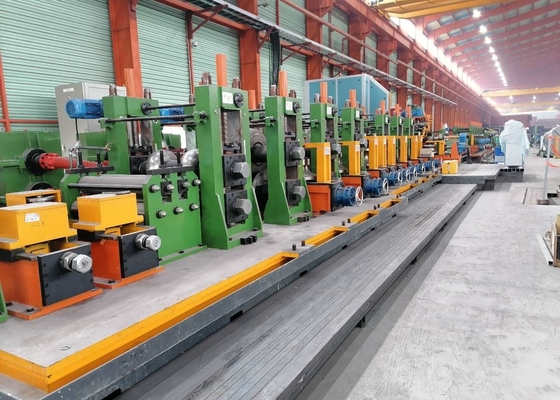

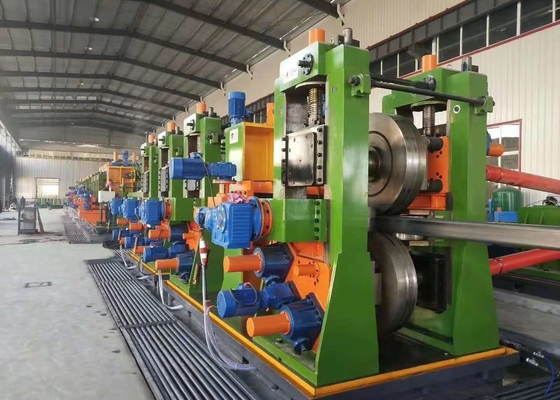

El molino de tubos ERW
| Modelo | Rango de diámetro | espesor del tubo | Velocidad de moldeo ((m/min) | Potencia del motor (KW) | Área mecánica (m3) |
| HG20 | 8-20 mm | 0.3-1MM | Entre 30 y 120 | 55 | 7×50 |
| HG32 | 12 a 32 mm | 0.3-2.0MM | Entre 30 y 120 | 75 | 7×50 |
| HG50 | 16 a 50 mm | 0.8-2.5 mm | 30 a 110 | 110 | 7 × 60 |
| HG60 | 20 a 60 mm | 0.8-3MM | Entre 30 y 100 | 132 | 7×65 |
| HG76 | 12-76MM | 1 a 3 mm | Entre 30 y 100 | 320 | 8×80 |
| HG89 | 32-89MM | 1-4MM | Entre 30 y 80 | 350 | 8×80 |
| HG114 | 45-114MM | 1.5-5.0MM | Entre 30 y 60 | 400 | 10 × 100 |
| HG165 | 60-165MM | 3-7MM | Entre 30 y 50 | 600 | 10 × 110 |
| HG219 | 114-219MM | 4-8 mm | Entre 20 y 40 | 800 | 12×150 |
| HG273 | 114-273MM | 4 a 10 mm | 15 a 30 años | 1000 | 18 × 160 |
| HG325 | 165-325MM | 4 a 12 mm | 10 a 30 | 1200 | 18×180 |
| HG426 | 165-426MM | 4 a 16 mm | 8 a 25 años | 1400 | 18×180 |
| HG508 | 219 a 508MM | 4-20MM | 8 a 20 | 2000 | 21 × 180 |
Nuestros servicios
1.) Enviaremos el ingeniero para la instalación y la formación de sus trabajadores cómo operar esta máquina de manera correcta.
2.) Equipo de garantía
Una garantía de calidad de un año, garantía de reparación de por vida.Después del período de garantía de calidad, sólo se cobran los costos de las piezas de repuesto.
3) Proporcionamos el servicio de preventa y postventa.
Servicio previo a la venta: diseño del taller y diseño de la producción
Servicio postventa: instalación y formación, y el ingeniero cualificado para trabajar.
4.) También podemos enviar el ingeniero que trabaja para usted serval meses o 1 año. El ingeniero le ayudará a mejorar la producción, reducir el desperdicio y disminuir el costo.
5) Suministramos el servicio de diseño pre-venta para todo el proyecto de fabricación de tuberías de acero inoxidable / fabricación de tuberías de acero al carbono.
6Nos encargaremos de la carga y el envío.
