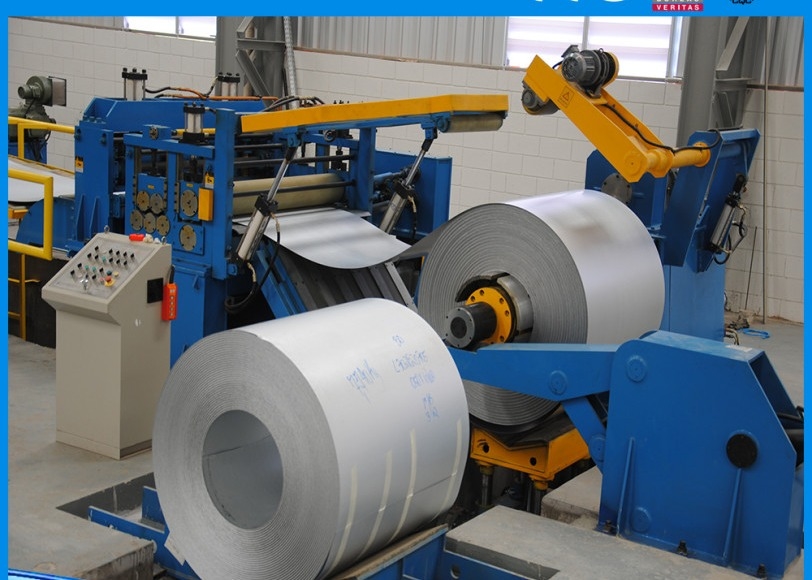

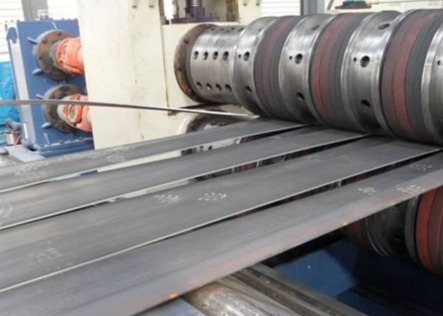

0Máquina de corte de placas de.6 mm máquina de corte de bobinas de alta velocidad máquina de corte de acero compuesta principalmente de descolador, alimentador, cortador y retroctor.su función es cortar una bobina ancha a las tiras de ancho especificado bobina junto con la dirección de la longitud que se puede utilizar para el fresado,saldado de tubos, formación de curvas en frío, estampado como billet.Al mismo tiempo, cambiando la hoja de material diferente puede cortar varias bobinas metálicas.
el material
Material Placas de acero laminadas en frío, láminas galvanizadas, etc.
espesor de la placa 0,6 ~ 6,0 mm
Ancho de la placa 300~1500 mm
Diámetro interno de la bobina Φ508 mm-Φ910 mm
Diámetro exterior de la bobina ≤ Φ1800 mm
Peso máximo de la bobina 24000 kg
2. El producto terminado
Diámetro interno de la bobina Φ508 mm-Φ910 mm
Diámetro exterior de la bobina ≤ Φ1800 mm
Peso máximo de enrollamiento 24000 kg
El ancho mínimo de la cinta 75 mm ((espesor de la placa ≤ 1)
Precisión de anchura
Proceso del producto:
Loading coil car→Uncoiler→Straightener device→Pinch roll&leveler & hydraulic shearer →Loop pit →Side guide →Slitter →Transition platform & scrap winder →Loop pit →Tension station→Recoiler→Unloading coil car
Otro modelo de línea de corte
Modelo
(mm) |
espesor de las placas
(mm) |
Ancho de la placa
(mm) |
Peso de la bobina de acero (T) |
Ancho terminado (mm) |
Número del artículo de corte |
Velocidad de corte (m/min) |
| 3 × 500 |
0.4 a 3 |
Entre 100 y 500 |
7 |
≥ 30 años |
≤ 6 años |
140 |
| 3 × 600 |
0.4 a 3 |
100 a 600 |
8 |
≥ 30 años |
≤ 6 años |
140 |
| 3 × 800 |
0.5 a 3 |
200 a 800 |
10 |
≥ 30 años |
≤ 8 años |
140 |
| 3 × 1250 |
0.5 a 3 |
400 a 1250 |
15 |
≥ 30 años |
≤ 10 años |
120 |
| 3×1500 |
0.5 a 3 |
600 a 1500 años |
20 |
≥ 30 años |
≤ 12 años |
120 |
| 3×1800 |
0.5 a 3 |
900 a 1600 |
30 |
≥ 40 años |
≤ 13 años |
120 |
| 4×1600 |
0.5-4 |
900 a 1600 |
30 |
≥ 60 años |
≤ 13 años |
120 |
| 6×1600 |
1 a 6 |
900 a 1600 |
30 |
≥ 60 años |
≤ 10 años |
110 |
| 8 × 2000 |
2 a 8 |
900 a 2000 |
35 |
≥ 70 años |
≤ 6 años |
100 |
| 10×2200 |
3 a 10 |
900 a 2200 |
35 |
≥ 80 |
≤ 5 años |
80 |
| 12×2200 |
3 a 12 |
900 a 2200 |
35 |
≥ 100 |
≤ 5 años |
50 |
| 16×2500 |
4 a 16 |
900 a 2500 años |
35 |
≥ 100 |
≤ 5 años |
40 |
| 20×2500 |
6 a 20 |
900 a 2500 años |
35 |
≥ 100 |
≤ 4 años |
40 |
