| Cortar la sierra: | Talla en frío y corte de sierra por fricción | Características: | Alta precisión; más estable; alta velocidad; |
|---|---|---|---|
| Personalizado: | Diseño de máquinas según las necesidades del cliente | Velocidad de soldadura: | 30-100M/min |
| Materia prima: | HRC, CRC, acero galvanizado | Industrias aplicables: | Molino de tubos rectangulares y cuadrados de alta precisión de 4 mm |
| El poder: | 350KW | espesor de la pared del tubo: | 0.7-4m m |
| Resaltar: | tubo rectangular del erw que hace la máquina,tubo del erw de la alta precisión que hace la máquina,tubo del erw de 4m m que hace la máquina |
||

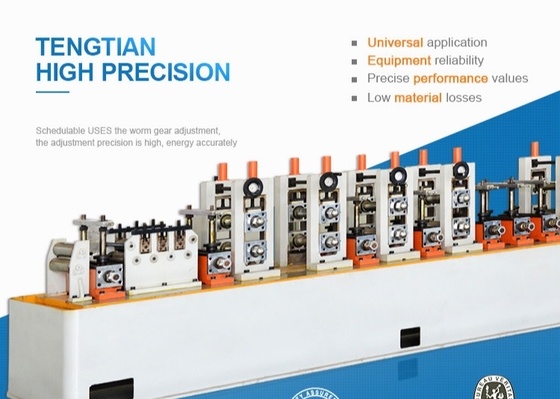

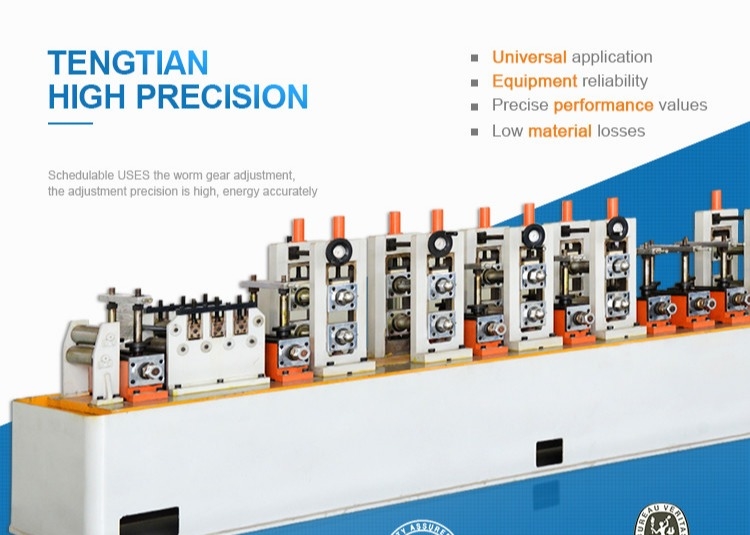

Máquina de laminación de tubos rectangulares de alta precisión
El molino HG76 se utiliza para fabricar tubos redondos de Φ25 mm-Φ76 mm con un grosor de 1,0 mm-4.0 mm de la cinta de bobina laminada en frío y laminada en caliente por medio de un tubo sin cerrar con su posterior soldadura en el tubo, calefacción de los bordes mediante soldadoras de alta frecuencia de estado sólido, soldadura longitudinal en rollos de máquinas de soldadura de tubos, enfriamiento,el tamaño o la conformación adicionales y el corte en curso de tubos sin fin en longitudes medidas.
El molino de tubos de alta precisión tiene algunas ventajas como sigue:
entre saltos de rodillos de nivel 0.01,entre el marco y el espacio libre ≤0,02 mm, grado vertical del marco ≤0.05, cada grado paralelo del marco ≤ 0,1 mm
Diámetro de tubería de acero y error de redondez ≤ 0,08 mm.

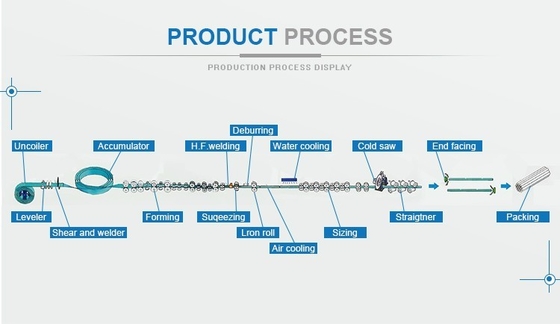

Proceso del producto:
material (enrollador de acero)→desenrollador→cisa y soldadora→horizontal (o enjaula) acumulador→molino de moldeo→
Soldador de suelo de alta frecuencia→molino de dimensionamiento→alineación aproximada ((cabeza de pavo)→cortador de máquina→tabla de funcionamiento
Los parámetros básicos:
| Estaciones de molino de formación | 7 |
| Estaciones de molino de dimensionamiento | 5 |
| material del eje | 40Cr |
| Diámetro del tubo redondo | 19-76 mm |
| espesor del tubo redondo | 1.5-3.0 mm |
| Tamaño del tubo cuadrado | Las medidas siguientes se aplicarán: |
| espesor del tubo cuadrado | 1.5-2.0 mm |
| Modelo | Rango de diámetro | espesor del tubo | Velocidad de la línea ((m/min) |
| HG20 | 8-25,4MM | 0.3-1.2 mm | 120 |
| HG32 | 10-32MM | 1.4 a 1.5 mm | 120 |
| HG50 | 16-76MM | 0.7-2.5 mm | Entre 30 y 120 |
| HG76 | 25-76MM | 1-4MM | Entre 30 y 100 |
| HG89 | 32-89MM | 1 a 4,5 mm | Entre 30 y 80 |
| HG114 | 45-114MM | 1.5-5.0MM | Entre 30 y 60 |
| HG165 | 60-165MM | 3-7MM | Entre 30 y 50 |
| HG219 | 114-219MM | 4-8 mm | Entre 20 y 40 |
| HG273 | 114-273MM | 4 a 10 mm | 15 a 30 años |
| HG325 | 165-325MM | 4 a 10 mm | 10 a 30 |
| HG426 | 165-426MM | 4 a 12 mm | 8 a 25 años |
| HG508 | 219 a 508MM | 4 a 16 mm | 8 a 20 |
