Equipo soldado con autógena Tengtian del tubo de Hebei que fabrica Co., Ltd.
Calidad primero, cliente primero
Soporte y Ventas:
|
Datos del producto:
Pago y Envío Términos:
|
| Diámetro del tubo: | 25-76m m | Velocidad del producto: | 100m/min máximo |
|---|---|---|---|
| Material: | acero de carbono, acero inoxidable, acero poco aleado | El corte consideró: | Corte de la sierra de la fricción |
| engranaje del gusano: | 80 m / min máx. | grueso del tubo: | 1-4m m |
| Poder (W): | 200KW | Peso: | 5-15T |
| Alta luz: | 100m/Min Square Tube Mill,molino de tubo cuadrado de 76m m,la fricción consideró cortar el molino de tubo |
||
| Tipo de soldadura | Soldadura de alta frecuencia |
| Uso | Transporte de la construcción, del agua y del gas |
| Tipo de formación | Formación por los rodillos |
| Característica | Velocidad. Alta precisión |
| Requisito especial | Puede estar el diseño según el requisito de cliente |
| Línea velocidad | 100m/min |
| Longitud del tubo | los 4m-12m |
| Gama del grueso de pared | 1mm-4m m |
| Palabras claves del producto | tubería de acero única que hace la máquina |
El componente del equipo
1. uncoiler de la Doble-cabeza:
El freno es controlado por el cilindro y el modelo del cilindro es SC80X25FA.
(1) el peso máximo de la bobina: 5T
(2) el diámetro interior de la bobina: 440-510m m
(3) el grueso de la tira: 5.0m m
(4) la anchura máxima de la bobina: 400m m
2. máquina de corte hidráulica de la Doble-columna:
(1) anchura de acero de la tira que se cortará: ≤400mm
(2) grueso de acero de la tira que se cortará: ≤5mm
(3) cortar método: poder del cilindro hidráulico
(4) poder de bombeo del motor: 5.5Kw
3. Almacenando el dispositivo incluyendo el acumulador espiral y el acumulador de la jaula, usted puede elegir de ellos:
3-1. Acumulador espiral (ø5m): Incluyendo el siguiente (1) - (5)
(1) bandeja baja el vuelco:
Se compone del soporte, del rodillo llano y del rodillo vertical. Acero llano de la tira de las ayudas de rodillo auxiliarily, y el rodillo vertical puede ajustar y dirigir la tira, es traje para el bandwidth≤400mm.
(2) máquina que aplana y de alimentación:
La pieza de la rotación incluye la caja de engranajes y el acoplamiento universal. La base es estructura de acero. Es traje para bandwidth≤400mm. Con el freno neumático y el motor 18.5KW.
(3) acumulador:
Utilizado para almacenar, cargar y descargar y conducir la tira, compuesta de la pieza del poder, dentro de la pista, rodillo vertical, rodillo llano, fuera de la pista que bloquea el rodillo, alimentando bloqueando el rodillo. La pieza de la rotación incluye el motor, la caja de engranajes y el acoplamiento universal.
(4) alta bandeja el vuelco:
Comprendido del soporte, del rodillo llano y del rodillo vertical. Es traje para el bandwidth≤400mm.
(5) caja de control eléctrica:
acumulador 3-2.Cage: Incluyendo el siguiente (1) - (3)
(1) máquina de alimentación:
El tipo de fijación con abrazadera y de alimentación con dos ejes máquina de alimentación se compone de la conducción, fijación con abrazadera, bloqueando el rodillo. Es traje para bandwidth≤400mm.
(2) jaula de recogida material:
Utilizado para almacenar, compuesto de la cerca de acero, de la verja de acero, de la rueda loca, del rodillo llano, y del chakpa de la mente.
(3) caja de control eléctrica:
La producción original principal y las piezas que llevan de equipo electrónico están de acuerdo con el GB. Sistema de cuatro cables trifásico.

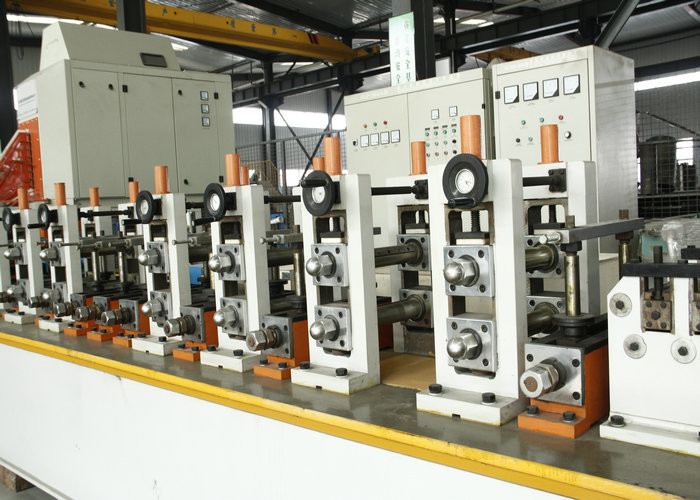

4. El motor principal del molino:
(1) formación de la parte: pórtico-tipo rodillos de siete unidades
(2) parte de soldadura: Soldadura de inducción de alta frecuencia de estado sólido
(3) parte de enfriamiento: enfriamiento del líquido refrigerador
(4) parte de acabado: pórtico-tipo rodillos de cinco unidades
El parámetro técnico principal de la línea de tubo-fabricación
(1) diámetro del tubo: φ60-ø120mm
(2) grueso de pared del tubo: 2.0-5.0m m
(3) el motor eléctrico: Formación de la parte: 110Kw, parte de acabado: 132Kw.
(4) diámetro llano del árbol del rodillo: ø100, 40Cr material
(5) diámetro vertical del árbol del rodillo: ø70, 40Cr material
5. De alta frecuencia de estado sólido:
(1) modelo: GGP400-0.2-HC
(2) energía entrada: 3p, 380V, 50HZ
(3) de potencia de salida: 400KW
6. El vuelo controlado por ordenador consideró:
(1) exactitud de la escala: ±3mm
(2) longitud de escala: los 4-8m
(3) la velocidad máxima: 70m/min
(4) movimiento de las sierras: neumático (balanceando)
(5) utiliza la hoja de sierra circular del metal
7. Descarga de la tabla:
Modelo: Transportado en la manera rodante, invertida neumáticamente (con 3Kw, 6 clases viajan en automóvili)
Molino de tubo de ERW el otro modelo
| Modelo | Gama del diámetro | Grueso del tubo | Línea velocidad (m/min) |
| HG20 | 8-25.4M M | 0.3-1.2M M | 120 |
| HG32 | 10-32M M | 1.4-1.5M M | 120 |
| HG50 | 16-76M M | 0.7-2.5M M | 30-120 |
| HG76 | 25-76M M | 1-4M M | 30-100 |
| HG89 | 32-89M M | 1-4.5M M | 30-80 |
| HG114 | 45-114M M | 1.5-5.0M M | 30-60 |
| HG165 | 60-165M M | 3-7M M | 30-50 |
| HG219 | 114-219M M | 4-8M M | 20-40 |
| HG273 | 114-273M M | 4-10M M | 15-30 |
| HG325 | 165-325M M | 4-10M M | 10-30 |
| HG426 | 165-426M M | 4-12.7M M | 8-25 |
| HG508 | 219-508M M | 4-16M M | 8-20 |
1) Enviaremos al ingeniero para la instalación y entrenar a sus trabajadores cómo actuar esta máquina de la manera correcta.
2) Equipo de la garantía
Una garantía de calidad del año, reparación de la garantía de la vida. Dentro de período de garantía de calidad, a excepción de los fracasos causados por error humano, las piezas de reparación serán proporcionadas gratis. Después del período de garantía de calidad, cargue solamente el coste de los recambios.
3) Suministramos la pre-venta y el servicio de la después-venta.
servicio de la pre-venta: diseño del taller, y diseño de la salida de la producción
servicio de la después-venta: instalación y entrenamiento, y el ingeniero experto para trabajar.
4) podemos también enviamos al ingeniero que trabaja para usted los meses del serval o 1 año. El ingeniero le ayudará a mejorar la salida, a reducir la basura y a disminuir el coste.
5) Suministramos el servicio-diseño de la pre-venta para el proyecto entero para la tubería de acero inoxidable que hace la fabricación de la tubería de acero del carbono.
6) seremos responsables del cargamento y del envío.
