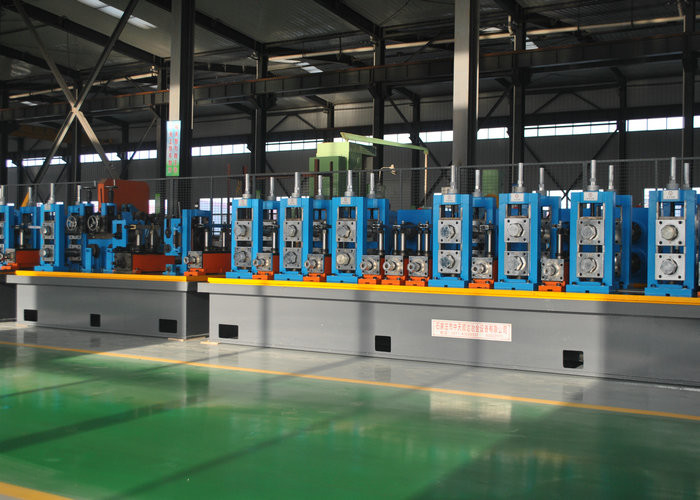

Equipo soldado con autógena Tengtian del tubo de Hebei que fabrica Co., Ltd.
Calidad primero, cliente primero
Soporte y Ventas:
|
Datos del producto:
Pago y Envío Términos:
|
| Diámetro del tubo: | 25-76m m | Velocidad del producto: | 50m/min máximo |
|---|---|---|---|
| Materiales: | acero de carbono, acero inoxidable, acero poco aleado | Corte + Saw: | La fricción consideró el corte |
| engranaje del gusano: | Max.80m/minuto | Grueso del tubo: | 4.0-10.0m m |
| Alta luz: | Molino de tubo de ERW,Línea de corte longitudinal de la máquina |
||
1,1 información general
Este equipo se utiliza especialmente para producingΦ19-Φ76mm, el tubo soldado con autógena costura recta de alta frecuencia de δ0.7-3.0 milímetro y el tubo cuadrado correspondiente y el tubo especial-formado. La composición del equipo es de decoiler a la sierra del corte de la longitud fija. La velocidad del balanceo se puede ajustar correspondientemente dentro de la gama conveniente de grueso del diámetro y de pared del tubo.
1,2 material aplicable
(1) tira de acero caliente, en frío y galvanizado (según GB700-88 o GB1591-88)
(2) material: Acero con poco carbono, steelδs≤345Mpa poco aleado, δb≤610Mpa
1,3 molino de tubo de ERW el otro modelo
| Modelo | Gama del diámetro | Grueso del tubo | Línea velocidad (m/min) |
| HG20 | 8-25.4M M | 0.3-1.2M M | 120 |
| HG32 | 10-32M M | 1.4-1.5M M | 120 |
| HG50 | 16-76M M | 0.7-2.5M M | 30-120 |
| HG76 | 25-76M M | 1-4M M | 30-100 |
| HG89 | 32-89M M | 1-4.5M M | 30-80 |
| HG114 | 45-114M M | 1.5-5.0M M | 30-60 |
| HG165 | 60-165M M | 3-7M M | 30-50 |
| HG219 | 114-219M M | 4-8M M | 20-40 |
| HG273 | 114-273M M | 4-10M M | 15-30 |
| HG325 | 165-325M M | 4-10M M | 10-30 |
| HG426 | 165-426M M | 4-12.7M M | 8-25 |
| HG508 | 219-508M M | 4-16M M | 8-20 |
1,4 proceso del general
El decoiling→ del → de la materia prima (bobina de acero) que esquila y el no-poder del → del acumulador del welding→ que nivela el →rough de enfriamiento →forming de la unidad del apresto del unit→ de la soldadura del → que muele del frame→ de alta frecuencia de las →de-rebabas que endereza el →run del corte de la longitud fija del → hacia fuera presentan
1,5 los accesorios necesarios sugeridos prepararon al comprador (para la referencia solamente)
(1) sitio del equipo mecánico: los 45m X4.5m (anchura de la longitud X)
(2) sitio del equipo eléctrico: los 5m los x 4m (anchura de la longitud X)
(3) base de la fundación de la unidad de máquina (véase el dibujo bajo del proveedor)
(4) dos sistemas de grúa de arriba de 5 toneladas o de 10 toneladas de grúa de arriba.
(5) fuente de alimentación:
(6) cuchillas para seguir la sierra, especificación según el libro de instrucciones. La cantidad es decidida por el cliente.
(7) barra magnética para el tubo de soldadura, compra según el tubo que hace tamaño.
(8) uno fija de Φ3”, las bombas de alta presión de los 6m para la cama de la soldadora del tubo.
(9) 1 sistema de la piscina de agua de enfriamiento para la cama de la máquina de la tubo-soldadura, el tubo de agua del volumen 25m3with, el metro de la presión de agua y la válvula. (La cantidad y los tamaños serán decididos sobre sitio, después compra afuera)
(10) circuito eléctrico de la unidad de máquina. Antes de montar, el circuito debe alcanzar el gabinete eléctrico de sitio de alta frecuencia. Conexión eléctrica para el sitio de alta frecuencia a la estación total de la tabla y del botón de control. (La cantidad y los tamaños serán decididos sobre sitio, después compra afuera)
(11) un sitio de alta frecuencia para la unidad de máquina. Adopción de la tierra o del ático según la disposición del cliente.
compresor de aire (de 12): un sistema (compra de mercado)
(13) el equipo de elevación y fabricación para instalar la máquina, (grúa, cuerda de alambre de acero, etc) peso máximo de una porción es 8tons.
Nuestros servicios
Garantía de calidad
¡seremos responsilbe para el problema de la calidad resultamos de diseño y la fabricación con un año después de la instalación y del depuración acertados y todos los costos para substituir piezas y componentes (excluya los factores humanos y los componentes vulerable) serán llevados por nosotros!
Eliminación de errores
1) La fábrica enviará a los ingenieros 1-2technical para la instalación y la operación de prueba
2) El sitio, la fundación del equipo, las construcciones frescas etc. responsables por el comprador según el material del equipo que proporciona por el proveedor, el equipo para la instalación (equipo de la elevación, herramienta etc.), el material accesorio de la instalación (alambre, tubo de impulsión, tubo de agua y así sucesivamente), la mano de obra arreglaron por el comprador.
3) El comprador es responsable de fuente de alimentación, de abastecimiento de agua y de suministro de gas al conector de interfaz del equipo
4) Notas de la preparación del comprador
el dispositivo de la maquinaria (a) toma la ubicación (anchura del length*)
fuente de alimentación (b): Alimentación principal al banco del control del equipo, posición de unidad
(c) alimentación del aire: Compresor de aire (1,5 metros cúbicos/minutos
(d) abastecimiento de agua: Fuente de agua para trabajar a máquina la estación
