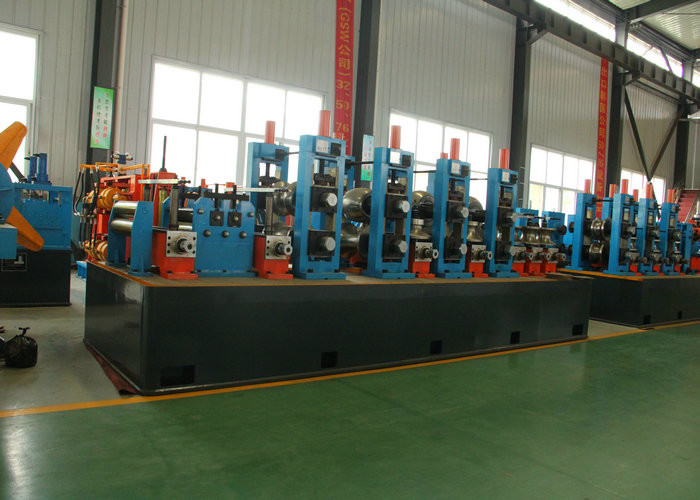

Datos del producto:
Pago y Envío Términos:
|
Materiales: | acero de carbono, acero inoxidable, acero poco aleado | Diámetro del tubo: | 21 - 63m m |
---|---|---|---|
Velocidad del producto: | 50m/min máximo | Max.Thickness para el tubo cuadrado: | los 0.8-3.0MM |
certification: | CE ISO | engranaje del gusano: | Max.80m/minuto |
Alta luz: | Molino de tubo de ERW,Línea de corte longitudinal de la máquina |
DESCRIPCIÓN DE LA COMPAÑÍA
Nuestra compañía es fabricante profesional de equipo soldado con autógena de alta frecuencia del tubo del perfil del rollo, de laminador en frío de cuatro rodillos, de equipo de alta velocidad del esquileo, de equipo de la formación en frío de la precisión, de equipo soldado con autógena del tubo del acero inoxidable y de toda clase de corte transversal complicado. Es una de las fábricas especiales nacionales más tempranas que se dedican a hacer el equipo soldado con autógena del tubo en China.
PARÁMETROS TÉCNICOS
Especificación: | Φ76×8.2 |
Diámetro del tubo: | Φ13~Φ76mm |
Grueso del tubo: | 3~8.2m m |
Materiales del tubo: | Q195, Q215, Q235 |
Velocidad de la soldadura: | 10~30M/Min |
Especificación
Modelo | Diámetro (milímetro) | Grueso (milímetro) | Velocidad (m/min) | Alimentación principal (kilovatio) | Soldador del HF (kilovatio) | Área (m2) |
HG32 | 10-32 | 0.4-1.5 | 30-100 | 250 | 100 | 12x100 |
HG50 | 12-50 | 0.6-2.5 | 30-90 | 300 | 150 | 12x100 |
HG76 | 12-76 | 1-3 | 30-90 | 320 | 200 | 12x100 |
HG89 | 32-89 | 1-4 | 30-80 | 350 | 300 | 12x100 |
HG114 | 45-114 | 1.5-5.0 | 30-60 | 400 | 300 | 12x100 |
HG165 | 60-165 | 3-7 | 30-50 | 600 | 400 | 12x100 |
HG219 | 114-219 | 4-8 | 20-40 | 800 | 500 | 15x150 |
HG273 | 114-273 | 4-10 | 15-30 | 1000 | 600 | 18x160 |
HG325 | 165-325 | 4-10 | 10-30 | 1200 | 600 | 12x100 |
HG426 | 165-426 | 4-12.7 | 8-25 | 1400 | 800 | 12x100 |
HG508 | 219-508 | 4-16 | 8-20 | 2000 | 1000 | 12x100 |
Decoiler hidráulico
1. Capacidad de cargamento: 4000kg
2. Anchura de la bobina: 150 410m m
3. Grueso: 2.0m m 5.0m m
4. Diámetro interno: ø500mm ø700mm
5. Diámetro externo: ø1000mm ø1500mm
Fuente de alimentación
1. Poder del motor del equipo: 132kw x 2+ 45kw +30kw+30kw=369kw
2. Poder de la estación del HF: 400kw
Esquileo y soldadora delanteros
Asegure la alimentación continua del material
Enjaule el acumulador
1. Capacidad de la acumulación: 150 300m m
2. Velocidad de alimentación: ≥ 100m/min
3. Ajuste manual
4. Poder del motor: 30kw
Alimentación y el aplanar y rollo que forma la máquina
1. Dos rodillos de alimentación y cinco rodillos que aplanan
2. Formación de la máquina
---Estación horizontal del rodillo: 7 sistemas
Eje de rodillo: ø100mm, 40Cr
Material del rodillo: acero 45#
---Estación vertical del rodillo: 9 sistemas
Eje de rodillo: ø60mm, 40Cr
Material del rodillo: acero 45#
---Caja del engranaje impulsor: 7 sistemas
Engranaje: 40CrMnTi y 40Cr, eje: 40Cr
14 sistemas del eje de transmisión
---Sacando y recogida del pedazo
---dispositivo de la Rebaba-limpieza
---Dispositivo del apresto
---Enderezar el dispositivo
Sistema de la refrigeración por agua
Estación del HF
1. Fuente de alimentación: 380V/220V, 50HZ
2. Poder de trabajo: 300KW
Sistema de conducción principal
1. Motor principal: Z4 serie, DC 132KW
2. Reductor principal: ZQ750-10.35
El vuelo del CNC consideró
1. Grueso del corte: 2.0m m 5.0m m
2. Longitud de corte: 4 8m
3. Corte O.D: ø48 ø130mm
4. Velocidad del corte: 6-8 cortes/minuto
5. Tolerancia del corte: ≤ 6m m
6. Poder del motor: 45 kilovatios, califican el motor de CA 2
