Muelle de tubos ERW Otro modelo
| Modelo | Rango de diámetro | espesor del tubo | Velocidad de la línea ((m/min) |
| HG20 | 8-25,4MM | 0.3-1.2 mm | 120 |
| HG32 | 10-32MM | 1.4 a 1.5 mm | 120 |
| HG50 | 16-76MM | 0.7-2.5 mm | Entre 30 y 120 |
| HG76 | 25-76MM | 1-4MM | Entre 30 y 100 |
| HG89 | 32 a 89MM | 1 a 4,5 mm | Entre 30 y 80 |
| HG114 | 45 a 114MM | 1.5-5.0MM | Entre 30 y 60 |
| HG165 | 60-165MM | 3 a 7 mm | Entre 30 y 50 |
| HG219 | 114-219MM | 4-8 mm | 20 a 40 años |
| HG273 | 114-273MM | 4 a 10 mm | 15 a 30 años |
| HG325 | 165-325MM | 4 a 10 mm | 10 a 30 |
| HG426 | 165-426MM | 4 a 12 mm | 8 a 25 años |
| HG508 | 219 a 508MM | 4 a 16 mm | 8 a 20
|
Resumen de las actividades

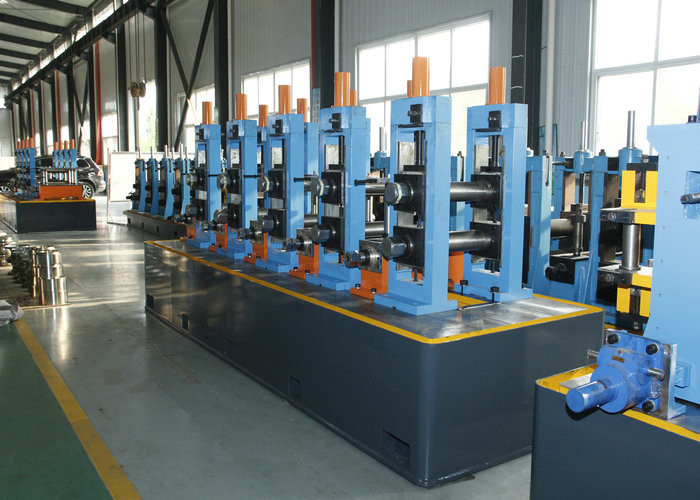

Este equipo se utiliza especialmente para producirΦ20-Φ80mm, δ1-4.0mm de alta frecuencia de tubería soldada de costura recta y el correspondiente tubo cuadrado (17*17-62*62mm,1.2-3.0 mm). La composición del equipo es desde el desenrollador hasta la sierra de corte de longitud fija. La velocidad de rodadura puede ser de acuerdo con el rango adecuado de diámetro del tubo y grosor de la pared.
A. Material aplicable
1 Materia prima: acero de bajo contenido de carbono,
2 espesor de la cinta de acero: 1,0-3,5 mm
3 Ancho de la cinta de acero: 60-240 mm
4 I.D. de bobina de acero: Φ450-Φ550 mm
5 O.D. de bobina de acero: Φ800-Φ1200 mm
6 Peso máximo de la bobina: 2500 kg
B. Rango de dimensiones de las tuberías de acero
1 O.D de tubería: Φ20-Φ80 mm
2 espesor de la pared: 1,0-3,5 mm (tubo cuadrado):1.2-3.0 mm)
3 longitud: entre 4 y 8 m
4 Velocidad de fresado: 60-70 m/min
5 Potencia del equipo de alta frecuencia: 250 KW (estado sólido)
6 Tensión: 380 V/440 V, 50 Hz
C. Principales componentes
1 Desenrollador: 1 juego
2 Telador y soldador: 1 juego
3 acumuladores: 1 juego
4 Unidad de soldadura y dimensionamiento: 1 juego
5 Sierra de corte de seguimiento controlada por ordenador: 1 juego
6 Tabla de agotamiento: 1 juego
7 Soldador de alta frecuencia en estado sólido: 1 juego
