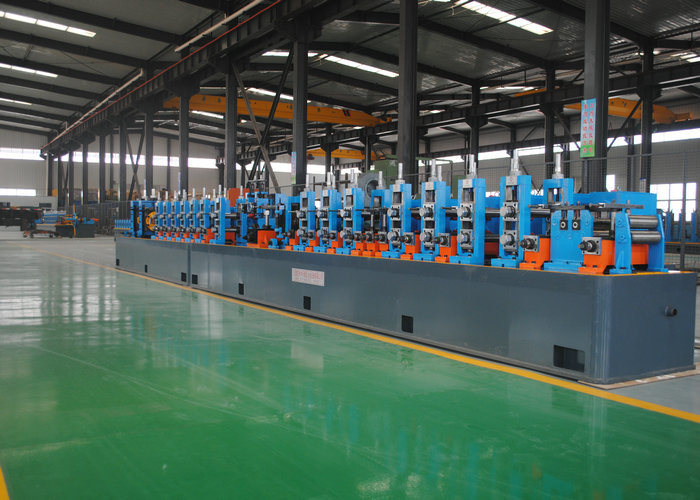

ERW 0,8-3,0 mm espesor máximo molino de tubos de alta frecuencia soldado

1. Breve introducción del molino de tuberías y del molino de tuberías ERW

• El molino de tubos y molino de tuberías ERW es una serie de máquinas que construyen tubos y tuberías de costura de soldadura longitudinal con tiras de acero de cierto ancho.
• Comienza por desenrollar y aplanar las bobinas de acero cortadas en tiras de acero.
• Las tiras de acero aplanadas se introducirán en la máquina de moldeado y el rodillo en la máquina rodará la tira hasta formar una tubería redonda.
• Las tiras laminadas se enviarán a continuación a la caja de soldadura donde el tubo se soldará con una soldadora de estado sólido de alta frecuencia.
• Los tubos soldados se formarán a la forma o tamaño esperado en una máquina de dimensionamiento.

2. Función

Esta tubería se utiliza especialmente para el petróleo, el gas natural, el gas de la ciudad, la red de tuberías, la industria química, la electricidad, la armadura de acero, la tubería de agua y gas;es ampliamente utilizado para una variedad de tuberías de presión.

3. Flujo de procesos
Alimentación - desenrollar - enderezar - cortar y soldar - almacenamiento de bucle - molde - soldadora HF - recocido IF - enfriamiento - tamaño - corte - salida - curva final - prueba hidráulica - recoger.

4. Partes de máquinas en la línea de trabajo

(1) Desenrollador

(2) Jaula de gancho o acumulador horizontal

(3) Máquina principal:

• Máquina de moldear
• Sistema de moldeado por rodillos
• Guía de costura
• Máquina de soldadura por inducción de alta frecuencia
• Sistema de rodillos para mover
• Cuadro de eliminación de burr (dentro y fuera de Burr)
• Sistema de refrigeración por agua
• Máquina de dimensionamiento
• Sistema de nivelación por rodillos
• Rueda de prueba de velocidad
• Cuadro turco
• Sierra voladora automática controlada por computadora
• Se acabó la mesa.
• Equipo de control eléctrico
• Máquina de soldadura de alta frecuencia
