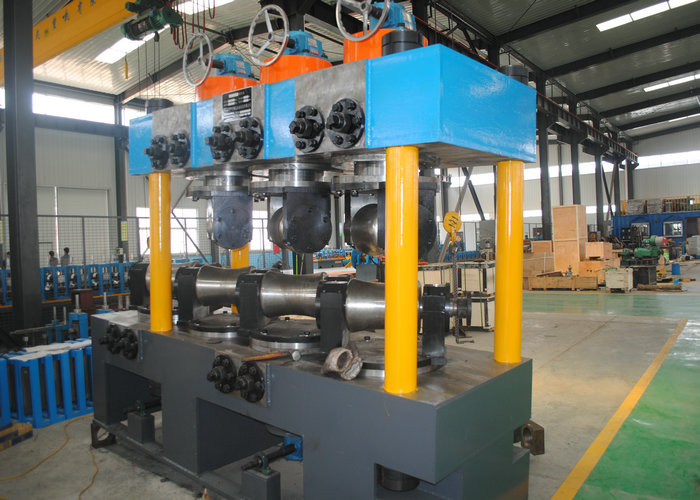

Equipo soldado con autógena Tengtian del tubo de Hebei que fabrica Co., Ltd.
Calidad primero, cliente primero
Soporte y Ventas:
|
Datos del producto:
Pago y Envío Términos:
|
| Max.Thickness para el tubo cuadrado: | los 0.8-3.0MM | certification: | CE ISO |
|---|---|---|---|
| engranaje del gusano: | Max.80m/minuto | Diámetro del tubo: | 21 - 63m m |
| Materiales: | acero de carbono, acero inoxidable, acero poco aleado | ||
| Alta luz: | Molino de tubo de ERW,molinos de tubo inoxidables |
||
Flujo de proceso
Bobina de la raja ---- O.N.U-mecanismo de botes giratorios ---- Corte y soldador de la mantequilla ---- Acumulador del almacenamiento ---- Formación ---- Soldadura ---- Enfriamiento ---- Clasificación ---- El cortar consideró ---- Funcione con hacia fuera la tabla ---- Acabado ---- Tubo que recoge y que empaqueta
Parámetro técnico
| Modelo | RT28 | RT32 | RT45 |
| Diámetro de tubos soldados con autógena | 10-38m m | 13-50.8m m | 13-50.8m m |
| Tamaño del tubo cuadrado (máximo) | 30×30m m | 40×40m m | 40×40m m |
| Tamaño del tubo del rectángulo (máximo) | 20×40m m | 30×50m m | 30×50m m |
| Grueso de pared del tubo redondo | 0.5-1.5m m | 0.6-2.0m m | 0.8-2.0m m |
| Grueso de pared del tubo del cuadrado y del rectángulo | 0.5-1.2m m | 0.6-1.6m m | 0.8-1.6m m |
| Velocidad de la soldadura del tubo | 30-80m/min | 30-80m/min | 20-70m/min |
| Poder del motor importante | 45KW | 90KW | 90KW |
| Poder de alta frecuencia | 100KW | 150KW | 150KW |
Configuración del equipo
| Sección de la entrada | ||
| O.N.U-mecanismo de botes giratorios lateral doble | El manual se amplía | Hidráulico amplíese |
| Esquile y empalme el soldador | Manual | Automático |
| Acumulador | Vertical | Horizontal |
| Formación de la sección | ||
| Nivelación de la unidad | 7-roller | |
| Formación de la forma redonda | Normal | Casete-cama transformista |
| Sección de soldadura | ||
| Soporte del rollo de la guía | 1 sistema | |
| Soporte de extrudado del rollo | 1 sistema | |
| Marco del raspador | 2 sistemas | |
| H.F. Soldador | De estado sólido | |
| de climatizador | El tanque de la refrigeración por agua | |
| Clasificando y enderezando la sección | ||
| Unidad del apresto | Normal | Casete-cama transformista |
| La cabeza del turco | 2 estaciones | |
| Soporte de medición del rollo | Con el codificador | |
| El corte del vuelo consideró | La fricción neumática consideró | El frío que volaba consideró |
| Tabla del agotamiento | Lado de la chamusquina | Lado doble |
Más
Especificación
| Modelo | Diámetro (milímetros) | Grueso (milímetro) | Velocidad (m/min) | Alimentación principal (kilovatio) | Soldador del HF (kilovatio) | Área (m2) |
| HG32 | 10-32 | 0.4-1.5 | 30-100 | 250 | 100 | 12x100 |
| HG50 | 12-50 | 0.6-2.5 | 30-90 | 300 | 150 | 12x100 |
| HG76 | 12-76 | 1-3 | 30-90 | 320 | 200 | 12x100 |
| HG89 | 32-89 | 1-4 | 30-80 | 350 | 300 | 12x100 |
| HG114 | 45-114 | 1.5-5.0 | 30-60 | 400 | 300 | 12x100 |
| HG165 | 60-165 | 3-7 | 30-50 | 600 | 400 | 12x100 |
| HG219 | 114-219 | 4-8 | 20-40 | 800 | 500 | 15x150 |
| HG273 | 114-273 | 4-10 | 15-30 | 1000 | 600 | 18x160 |
| HG325 | 165-325 | 4-10 | 10-30 | 1200 | 600 | 12x100 |
| HG426 | 165-426 | 4-12.7 | 8-25 | 1400 | 800 | 12x100 |
| HG508 | 219-508 | 4-16 | 8-20 | 2000 | 1000 | 12x100 |
