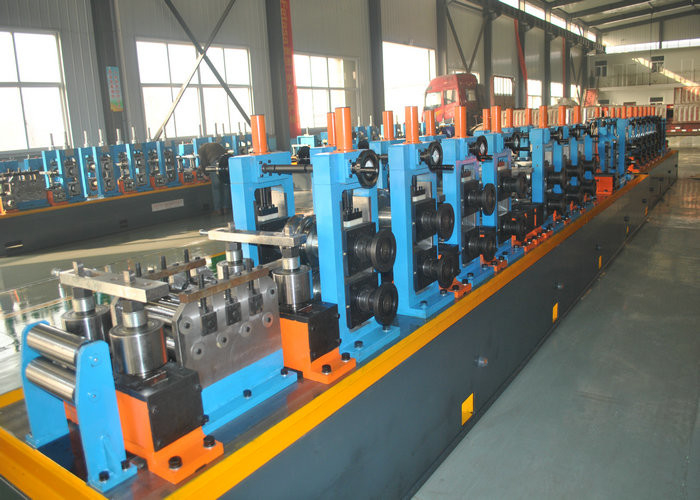

cadena de producción del tubo/tubo de acero que hace el molino de la máquina/de tubo

1.1 Material aplicable:

(1) Banda de acero laminada en caliente o en frío (según GB700-88 o GB1591-88)

(2) Material:Aceros de bajo contenido de carbono, aceros de baja aleación ≤345Mpa,b≤610Mpa

(3) El espesor de la cinta de acero: 1,0-3,0 mm (según GB708-88)

(4) Ancho de la cinta de acero: 50-200 mm

(5) ID de la bobina de acero: 400-550 mm

(6) O.D. de la bobina de acero: 800-1200 mm

(7) Peso máximo de la bobina: 1500 kg

1.2 Rango de dimensiones de las tuberías de acero de procesamiento:

(1) O.D.: entre 16 y 63 mm

(2) espesor de la pared: 1,0-3,0 mm ((tubo cuadrado y tubo de forma especial≤2,0 mm)

(3) Largo: 4-8 m

1.3 Flujo de proceso del producto (tubo de acero):

Raw material (steel coil) → decoiling → shearing and welding → material accumulating → non-power leveling → forming milling → high-frequency welding → removing burrs outside of weld seam → cooling → sizing → rough straightening → fixed length cutting → finishing pipe

1.4 Velocidad de fresado: 20-60 m/min

1.5 Potencia del equipo de alta frecuencia: 200 KW

1.6 Informar a los usuarios de los accesorios necesarios (sólo para referencia):

(1) Emplazamiento de los equipos mecánicos: 50 m x 4,5 m (longitud x anchura)

(2) Emplazamiento de los equipos eléctricos: 5 m x 4 m (longitud x anchura)

(3) Base de la base de la unidad de la máquina (ver dibujo de la base de los proveedores)

(4) Dos juegos de grúas aéreas de 10 toneladas

(5) Fuente de alimentación:

a. Motor del equipo: 75KW+11KW+5KW= 91 KW

b. Motor de alta frecuencia: 200 kW
