Máquina de corte de bobinas de acero al carbono de alta velocidad Max 120m / min

Máquina de corte de bobinas de acero al carbono de alta velocidad Max 120m / min

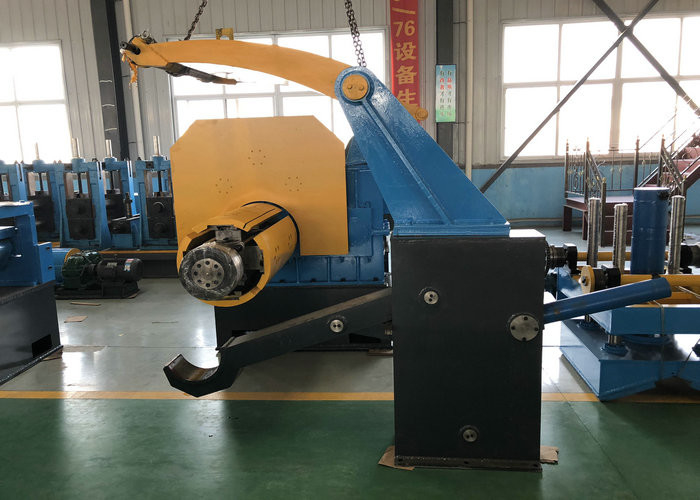

I. Máquina de corte de bobinas de acero

La máquina de corte de bobina de acero se utiliza para desenrollar y nivelar la placa de bobina, cortar la placa de acero por unidad de corte rotativo, luego retrocedir la placa por retrocesor, finalmente empacar la bobina.

1) Material de la bobina: acero laminado en frío o en caliente

2) espesor de la bobina: 0,6 a 3,0 mm;

3) Ancho de la bobina: 500~1212 mm

4) Identificación de la bobina: Φ508 ~ Φ760 mm

5) OD de la bobina: Φ1000 ~ Φ1600 mm

6) Peso máximo de la bobina: 18 MT

2. máquina de corte de bobinas de acero técnica Proceso

Loading coil — uncoiler — straightening head & pinching & leveling machine — hydraulic shearing machine — vertical roll— rotary slitting machine — scrap winder — accumulator — tension device — recoiling machine — discharging car

Observación:

Todos los trabajadores anteriores deben participar en la instalación de la línea de corte durante la instalación y depuración,porque nuestro ingeniero podría entrenarlos sobre cómo operar y conocer su máquina mientras se instala.

3.Máquina para cortar bobinas de aceroEl podersuministro necesario:

Motores de la línea sin máquinas opcionales: 260 kW

6. Instalación para referencia del usuario.

(Para más detalles sobre el tamaño de la planta, véaseDibujo de diseño):

1) Área estimada necesaria para las máquinas:21M×9.5M(L×W)

2) El fabricante proporcionará el dibujo de la base de línea, y el usuario deberá construir la base disponible de acuerdo con el dibujo.

3) elevadores de 20 toneladas / 1 unidad

4) Fuente de alimentación necesaria:

Motores de la línea: 260 kW

3- Máquina de corte de bobinas de acero
