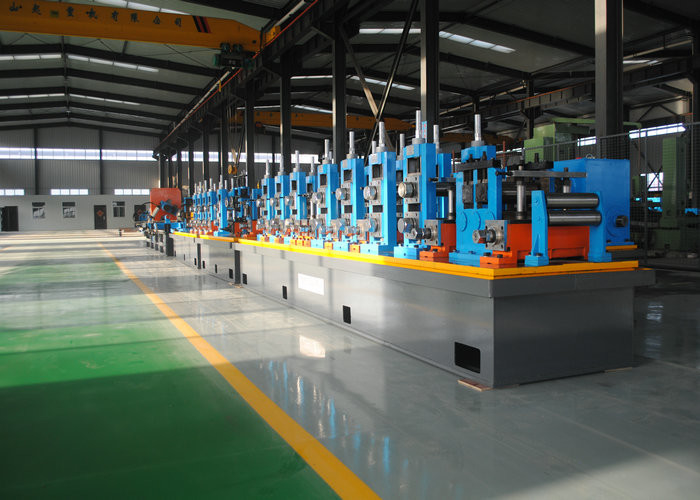

Línea de fabricación de tubos ERW de acero al carbono con engranajes helicoidales

Name: Línea de fabricación de tubos ERW de acero al carbono con engranajes helicoidales
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG60
Price: 50,000.00 USD
Availability: InStock

Detalles del producto:

Lugar de origen:	Hebei, China
Nombre de la marca:	Tengtian
Certificación:	CE, ISO9001, BV
Número de modelo:	HG60

Información Detallada

Lugar de origen:

Hebei, China

Nombre de la marca:

Tengtian

Certificación:

CE, ISO9001, BV

Número de modelo:

HG60

Nombre del producto:

Línea de molino de tubos de acero al carbono con engranaje de gusano ajustable

Ajuste:

engranaje de gusanos

engranaje de gusanos:

Máx.80m/min

espesor de la tubería:

4.0-10.0 mm

Max. Hegisco para tuberías cuadradas:

0.8-3.0 mm

velocidad del producto:

Máx 50m/min

Material:

Acero al carbono, acero inoxidable, acero de baja aleación

Palabras clave:

Línea de molino de tubos de acero al carbono

Resaltar:

High Light

Resaltar:

Molino de tubo de ERW

Línea de corte longitudinal de la máquina

Información Comercial

Cantidad de orden mínima:

1 set

Precio:

$100000 to $1 million

Detalles de empaquetado:

Embalaje impermeable y marinero de la exportación.

Tiempo de entrega:

2,5 meses

Condiciones de pago:

L/C, T/T, Western Union

Capacidad de la fuente:

Sistema 50 por año

Descripción del Producto

Línea de fabricación de tubos ERW de acero al carbono con engranajes de tornillo sin fin ajustables

Especificaciones del producto

Mecanismo de ajuste	Engranaje de tornillo sin fin
Velocidad del engranaje de tornillo sin fin	Máx. 80 m/min
Rango de espesor de tubería	4.0-10.0 mm
Espesor máximo para tubería cuadrada	0.8-3.0 mm
Velocidad de producción	Máx. 50 m/min
Materiales compatibles	Acero al carbono, acero inoxidable, acero de baja aleación

Descripción general del producto

La fábrica de tubos ERW con soldador sólido de alta frecuencia produce tubos redondos, cuadrados y rectangulares a altas velocidades, incluyendo tubos en forma de L, T y Z. Este sistema reduce los costos de los rodillos al tiempo que garantiza la calidad de la tubería terminada.

Proceso de producción

Material (bobina de acero)
Desbobinador
Cizalla y soldador
Acumulador horizontal (o jaula)
Molino de conformado
Soldador sólido HF
Molino de dimensionamiento
Enderezado aproximado (cabeza de pavo)
Máquina de corte
Mesa de salida

Especificaciones técnicas

Esta línea de fabricación de tubos soldados de alta frecuencia produce tubos redondos con diámetros de 25.4-114 mm y espesores de pared de 0.8-4.0 mm. Utiliza el conformado por rodillos para procesar la cinta de acero en varias formas, con calentamiento por inducción de alta frecuencia para crear formas cerradas al apretar las costuras de soldadura.

Modelos disponibles

Modelo	Rango de diámetro	Espesor de la tubería	Velocidad de línea (m/min)
HG20	8-25.4MM	0.3-1.2MM	120
HG32	10-32MM	1.4-1.5MM	120
HG50	16-76MM	0.7-2.5MM	30-120
HG76	25-76MM	1-4MM	30-100
HG89	32-89MM	1-4.5MM	30-80
HG114	45-114MM	1.5-5.0MM	30-60
HG165	60-165MM	3-7MM	30-50
HG219	114-219MM	4-8MM	20-40
HG273	114-273MM	4-10MM	15-30
HG325	165-325MM	4-10MM	10-30
HG426	165-426MM	4-12.7MM	8-25
HG508	219-508MM	4-16MM	8-20

Resumen del equipo

Este equipo se especializa en la producción de tubos soldados de costura recta de alta frecuencia Φ20-Φ80mm (espesor de pared: 1-4.0mm) y tubos cuadrados correspondientes (17*17-62*62mm, 1.2-3.0mm). El sistema completo incluye componentes desde el desbobinador hasta la sierra de corte de longitud fija, con velocidad de laminación ajustable según el diámetro de la tubería y el espesor de la pared.

A. Material aplicable

Materia prima: Acero de bajo carbono
Espesor: 1.0-3.5mm
Ancho: 60-240mm
DI de la bobina: Φ450-Φ550mm
DE de la bobina: Φ800-Φ1200mm
Peso máximo: 2500kgs

B. Rango de dimensiones

DE de la tubería: Φ20-Φ80mm
Espesor de pared: 1.0-3.5mm (tubería cuadrada: 1.2-3.0mm)
Longitud: 4-8m
Velocidad de laminación: 60-70m/min
Potencia del equipo de alta frecuencia: 250 KW (Estado sólido)
Voltaje: 380V/440V, 50HZ

C. Componentes principales

Desbobinador: 1 juego
Cizalla y soldador a tope: 1 juego
Acumulador: 1 juego
Unidad de conformado, soldadura y dimensionamiento: 1 juego
Sierra de corte de seguimiento controlada por computadora: 1 juego
Mesa de salida: 1 juego
Soldador de alta frecuencia de estado sólido: 1 juego

Nuestros servicios

Ingeniero en el sitio para la instalación y capacitación del operador
Un año de garantía de calidad con garantía de reparación de por vida
Servicios de preventa que incluyen diseño de taller y producción
Servicios de posventa que incluyen instalación, capacitación y soporte técnico
Opción de soporte de ingeniero extendido (varios meses a 1 año)
Diseño completo del proyecto para la producción de tuberías de acero inoxidable/acero al carbono
Responsabilidad de carga y envío

Preguntas frecuentes

¿Cuáles son los tipos de equipos de soldadura de tuberías de acero inoxidable?

Clasificado por uso: Máquina para fabricar tuberías de acero inoxidable industrial y máquina para fabricar tuberías de acero inoxidable decorativas.

¿Cuáles son las piezas de soporte del equipo de acero inoxidable?

Desenrollador: Sujeta y alimenta la cinta de acero en la parte de conformado
Parte de conformado: Utiliza matrices de tubería soldada en espiral
Soldador: Realiza la soldadura
Parte de rectificado: Procesa las costuras de soldadura
Parte de enderezado y dimensionamiento: Ajusta finamente el diámetro de la tubería
Parte de corte: Corte hidráulico de metal o corte con rueda de esmeril
Longitud fija: Dimensionamiento automático del material

¿Cuáles son las características del equipo de soldadura de tuberías de acero inoxidable FOSHAN YXH?

Construcción robusta y duradera, alta precisión, automatización completa, fácil operación, producción continua, alta eficiencia, mínimo desperdicio de material, alta tasa de producto terminado y bajo costo de producción.

¿Por qué se produce la soldadura con fugas en la tubería de acero?

Posición de la antorcha de soldadura demasiado alta
Desalineación de la antorcha de soldadura
La corriente es demasiado alta, lo que provoca una fusión excesiva
La corriente es demasiado pequeña para una soldadura adecuada
Argón insuficiente que causa una soldadura desenfocada
Contaminación (agua o aceite) en el molde o la cinta de acero

¿Cuáles son los requisitos de producción para el equipo de soldadura de tuberías de acero inoxidable?

Un juego completo incluye máquina para fabricar tuberías, soldador, molde/matriz/rodillo, máquinas pulidoras (redondas y cuadradas), materiales de pulido y cinta de acero.
