Máquina de Corte Longitudinal de Bobinas de Acero
Solución de Corte de Láminas de Metal de Alto Rendimiento
Material:
Acero al carbono, acero inoxidable
Diámetro Exterior de la Bobina:
<2000mm
Espesor del Acero:
0.5-4.0mm
Velocidad del Producto:
Máx. 120m/min
Descripción General del Producto
Modelo:SJ1600*4
Aplicación:Utilizado principalmente para el procesamiento de tiras/cintas de acero inoxidable/cobre
Certificación:ISO9001:2015
Ancho de Trabajo:400-1250mm
Espesor:0.3-3.0mm
Número de Cortes Longitudinales:3-20
Potencia Nominal:250kW
Perfil de la Máquina
Nuestra máquina de línea de corte longitudinal se compone de desbobinador, alimentador, cortadora longitudinal y rebobinador. Corta con precisión bobinas anchas en tiras de ancho especificado a lo largo de la dirección longitudinal, que se pueden utilizar para fresado, soldadura de tuberías, conformado por flexión en frío y estampado como desbaste. La máquina puede procesar varias bobinas de metal cambiando diferentes cuchillas de material.
Proceso de Producción
- Carga del carro de bobinas → Desbobinador → Dispositivo enderezador
- Rodillo de pellizco y nivelador y cizalla hidráulica → Foso de bucle
- Guía lateral → Cortadora longitudinal → Plataforma de transición y enrollador de chatarra
- Foso de bucle → Estación de tensión → Rebobinador → Descarga del carro de bobinas
Características Clave
Aplicación
Se utiliza principalmente para el corte longitudinal de tiras/cintas de acero inoxidable, tiras de acero al carbono, cobre y materiales similares.
Funcionalidad
Realiza operaciones de desbobinado, corte longitudinal y rebobinado. Esencial para las industrias de corte de acero y fabricación de tuberías, particularmente para la producción de bobinas con anchos específicos para líneas de tuberías de soldadura longitudinal o en espiral.
Flujo del Proceso
Alimentación → Desbobinado → Pellizco y nivelación → Cizalla rotativa → Rebobinado de chatarra → Bucle → Tensión → Bobinado → Descarga

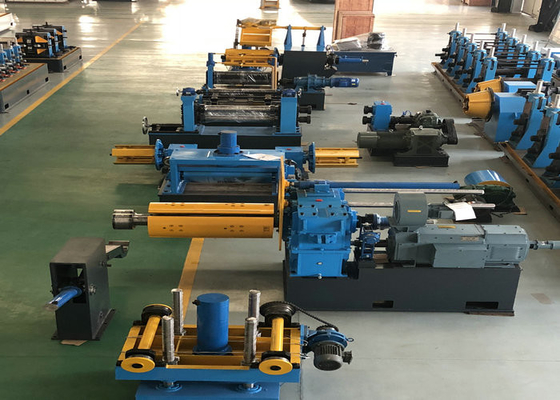

Estructura de la Máquina
- Carro para desbobinador
- Desbobinador de un solo lado/doble lado (con soporte de brazo)
- Soporte de nivelación/nivelación + cizallamiento
- Puente de bucle
- Soporte de guía lateral
- Soporte de cuchilla de corte longitudinal simple/doble
- Puente de bucle y enrollador de chatarra
- Soporte de almohadilla de tensión
- Rebobinador
- Carro de bobinas para rebobinador
- Sistema de control eléctrico
Especificaciones Técnicas
| Parámetro |
Valor |
| Material |
Acero al carbono, acero inoxidable, acero galvanizado |
| Espesor del Material |
0.5-4.0mm |
| Ancho del Material |
900-1600mm |
| ID de la Bobina |
Ø508/610mm |
| OD de la Bobina |
<2000mm |
| Peso de la Bobina |
Máx. 30Ton |
Modelos Disponibles
| Modelo |
Espesor del Acero |
Ancho del Acero |
Peso de la Bobina |
| 3×1600mm |
0.5-3.0mm |
900-1600mm |
30 Toneladas |
| 4×1600mm |
0.5-4.0mm |
900-1600mm |
30 Toneladas |
| 6×1600mm |
1-6mm |
900-1600mm |
30 Toneladas |
| 8×2000mm |
2-8mm |
900-2000mm |
35 Toneladas |
| 10×2200mm |
3-10mm |
900-2200mm |
35 Toneladas |
| 12×2200mm |
3-12mm |
900-2200mm |
35 Toneladas |
| 16×2500mm |
4-16mm |
900-2500mm |
35 Toneladas |
| 20×2500mm |
6-20mm |
900-2500mm |
35 Toneladas |
Nota: El rango y el espesor del producto son ajustables. Nuestro equipo de ingeniería puede diseñar máquinas de acuerdo con sus requisitos específicos.
Nuestros Servicios
Instalación in situ y capacitación del operador por parte de nuestros ingenieros
Un año de garantía de calidad con servicio de reparación de por vida
Soporte integral de preventa y posventa
Soporte de ingeniería a largo plazo opcional (de varios meses a 1 año)
Diseño completo del proyecto para la producción de tuberías de acero inoxidable/acero al carbono
Responsable de los arreglos de carga y envío
