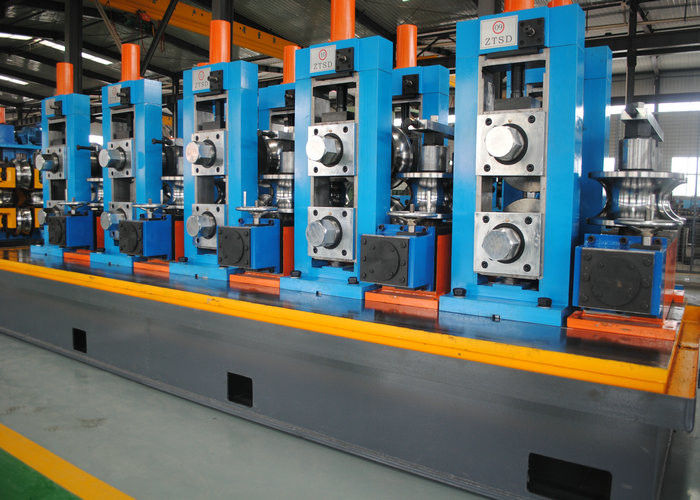

Molino de tuberías ERW totalmente automático con soldadura de alta frecuencia 21-63mm

Esta línea de fabricación de tubos ERW totalmente automática de alta frecuencia y alta precisión está diseñada para fabricar tubos de acero soldados con una precisión y eficiencia excepcionales.

Este equipo se especializa en la producción de:

• Tuberías redondas: Φ20-Φ80 mm con un espesor de pared de 1.0-3.5 mm
• Tuberías cuadradas: 17×17-62×62 mm con un espesor de pared de 1.2-3.0 mm
• Longitud estándar de la tubería: 4-8 m
• Velocidad de laminación: 60-70 m/min

• Materia prima:Acero de bajo carbono
• Espesor de la banda de acero:1.0-3.5 mm
• Ancho de la banda de acero:60-240 mm
• Diámetro interior de la bobina:Φ450-Φ550 mm
• Diámetro exterior de la bobina:Φ800-Φ1200 mm
• Peso máximo de la bobina:2500 kg

• Precisión excepcional:Saltos de rodillos de nivel ≤0.01 mm, verticalidad del marco ≤0.05 mm, error de diámetro y redondez de la tubería ≤0.08 mm
• Tecnología avanzada:Incorpora ingeniería de precisión japonesa para requisitos de alta precisión
• Ajuste preciso:Sistema de ajuste de engranajes de tornillo sin fin para un funcionamiento preciso
• Ajuste de raspado 3D:El raspador puede girar ±20° a lo largo del círculo de acero
• Formación estable:El sistema cuadrado de empuje de la cabeza turca reduce el peso del molde y garantiza ángulos R uniformes
• Impacto reducido:Los bloques de amortiguación de nailon minimizan el impacto del eje y el cojinete

• Desenrollado
• Desenrollado
• Aplanamiento
• Corte de extremo y soldadura a tope
• Acumulador
• Formación
• Soldadura por inducción de alta frecuencia
• Eliminación de rebabas externas
• Enfriamiento
• Dimensionamiento
• Corte
• Verificación y recogida
• Acceso al almacén

• Soldador H.F.:Soldador de alta frecuencia de estado sólido GGP300Kw
• Velocidad de la línea:Máximo 70 m/min
• Longitud del tubo:6-12 m
• Precisión de corte:±3 mm
• Capacidad eléctrica instalada:Aproximadamente 500KW
• Dimensiones de la línea:Aproximadamente 80×9m

• Ingeniero en el sitio para la instalación y capacitación del operador
• Garantía de calidad de un año con servicio de reparación de por vida
• Soporte integral de preventa y posventa
• Diseño del taller y planificación de la producción
• Soporte de ingeniero extendido disponible (de varios meses a 1 año)
• Diseño completo del proyecto para la producción de tuberías de acero inoxidable/acero al carbono
• Responsable de los arreglos de carga y envío
