Máquina soldada con autógena del molino de tubo de la alta precisión y molino recto de alta frecuencia de la costura

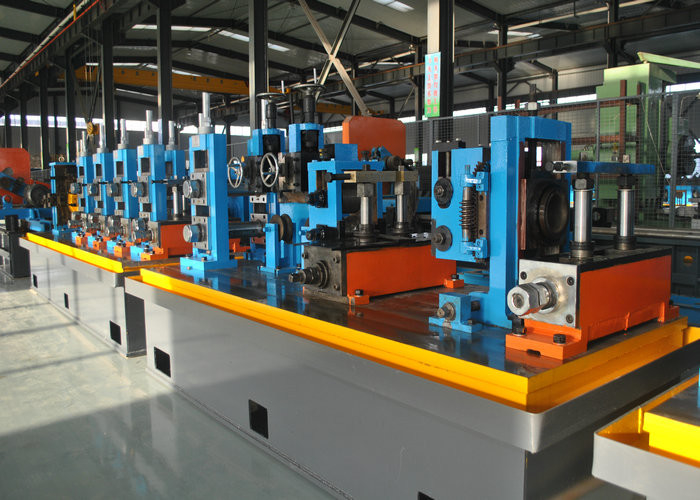

Línea automática completa de alta frecuencia máquina del molino de tubo de la alta precisión ERW

Esta línea se utiliza para fabricar la tubería de acero soldada con autógena de Φ32mm-Φ140mm con 1.0mm-5.0m m de grueso de pared, puede producir el tubo cuadrado 25*25 - 110*110m m.

Después de que absorbiéramos el tubo avanzado que hacía tecnología de ambos en el extranjero y nacional, nuestra cadena de producción diseñada innovadora y cada sola unidad de la cadena de producción es no sólo económicas pero también práctico.

Breve introducción de molino de tubo de ERW y de molino de tubo

• El molino de tubo de ERW y el molino de tubo es una serie de máquinas que los tubos y los tubos longitudinales de la costura de la soldadura de las estructuras con las tiras de acero de cierta anchura.
• Comienza cerca a desenrollar y aplanar el acero slitted arrolla en las tiras de acero.
• Las tiras de acero aplanadas entonces serán insertadas en la máquina de formación y el rodillo que toca en la máquina rodará la tira a la forma redonda del tubo.
• Las tiras rodadas entonces serán enviadas en la caja de la soldadura donde el tubo es soldado con autógena por un soldador de estado sólido de alta frecuencia.
• Los tubos soldados con autógena serán formados a la forma o al tamaño prevista en una máquina del apresto. Finalmente los tubos serán cortados a la longitud y liados.

Ventaja del producto:

1. Alta precisión
   entre el rodillo llano salta 0,01, entre el marco y la liquidación ≤0.02 de la diapositiva, enmarca el grado vertical ≤0.05, cada grado ≤0.1 del paralelo del marco, el diámetro y la redondez error≤0.08 de la tubería de acero
2. Utilice la tecnología japonesa para hacer los clientes extranjeros el requisito que necesitan el requisito de la alta exactitud
3. El uso planificable el ajuste del engranaje de gusano y del gusano, la precisión del ajuste es alto, energía exactamente
4. La cicatriz que raspa puede ser 3D el ajuste ajustado, raspador puede a lo largo de la rotación de acero del ° del círculo ±20.
5. Redondo llegado a ser cuadrado es cuadrado principal turco del empuje, puede reducir el peso del molde, formando el establo, ángulo uniforme de R.
6. El nivel encima del bloque que humedece de nylon del aumento del eje, reduce el impacto al eje y al transporte.

Proceso de producción

La voluta encima del → desenrolla el → que aplana → del acumulador del → del esquileo del extremo del → y de la soldadura a tope que forma el welding→ de alta frecuencia de la inducción del → que quita el → de enfriamiento del corte del → del apresto del → del → externo de las rebabas que comprueba y que recoge el → que tiene acceso a Warehouse

Especificaciones:

1. Materia prima

2. Gama de la producción:

3. H.F. Welder: Soldador de alta frecuencia de estado sólido de GGP300Kw

4. Línea Spees: Max.70m/min

5. Longitud del tubo: los 6-12m

6. Exactitud del corte: ±3mm

7. capacidad instalada eléctrica: appro. 500KW

8. Tamaño de la línea entera: los cerca de 80X9m

Nuestros servicios

1.) enviaremos al ingeniero para la instalación y entrenar a sus trabajadores cómo actuar esta máquina de la manera correcta.

2.) equipo de la garantía

Una garantía de calidad del año, reparación de la garantía de la vida. Dentro de período de garantía de calidad, a excepción de los fracasos causados por error humano, las piezas de reparación serán proporcionadas gratis. Después del período de garantía de calidad, cargue solamente el coste de los recambios.

3.) suministramos la pre-venta y el servicio de la después-venta.

servicio de la pre-venta: diseño del taller, y diseño de la salida de la producción

servicio de la después-venta: instalación y entrenamiento, y el ingeniero experto para trabajar.

4.) podemos también enviado el ingeniero que trabaja para usted los meses del serval o 1 año. El ingeniero le ayudará a mejorar la salida, a reducir la basura y a disminuir el coste.

5.) suministramos el servicio-diseño de la pre-venta para el proyecto entero para la tubería de acero inoxidable que hace la fabricación de la tubería de acero del carbono.

6.) seremos responsables del cargamento y del envío
