Línea de producción de tuberías de acero ERW totalmente automática que forma directamente el diámetro de la tubería de 63 mm
| Atributo |
Valor |
| Nombre del molino |
Línea de producción de tuberías de acero ERW totalmente automática que forma directamente el diámetro de la tubería de 63 mm |
| Método de formación |
Tecnología de moldeo FFX y moldeo directo |
| Velocidad de marcha |
No más de 100 m/min. |
| Forma del tubo |
Redondo, cuadrado y rectangular |
| Diámetro del tubo |
21 - 63 mm |
| Max. espesor para el tubo redondo |
0.7 - 3,0 mm |
| Tipo de soldadura |
Soldadura de alta frecuencia |
| Cercado de corte |
Sierra de fresado |
| Pipa cuadrada |
20*20 - 50*50 mm |
| El color |
El azul |
Descripción del producto

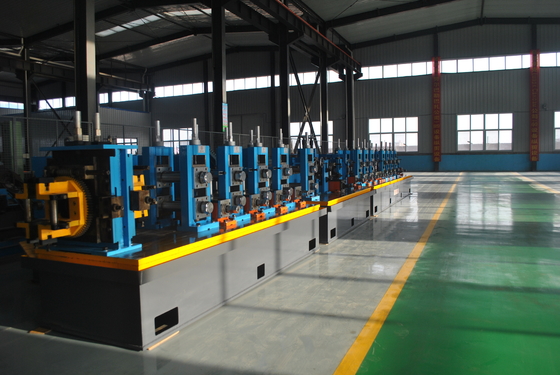

La línea de producción de tuberías de acero ERW automática de alta precisión HG50 se utiliza para fabricar tuberías de acero soldadas de Φ21mm-Φ63mm con 0,7mm-3.0mm de espesor de pared, puede producir tuberías cuadradas de 20 * 20 - 50 * 50mm.Después de absorber avanzada tecnología de fabricación de tuberías tanto en el extranjero como en el país, nuestra línea de producción de diseño innovador y cada una de las unidades de la línea de producción es no sólo económica, sino también práctica.
Breve introducción del molino de tuberías y del molino de tuberías de ERW
- El molino de tubos y molino de tuberías ERW es una serie de máquinas que construyen tubos y tuberías de costura de soldadura longitudinal con tiras de acero de cierto ancho.
- Comienza por desenrollar y aplanar las bobinas de acero cortadas en tiras de acero.

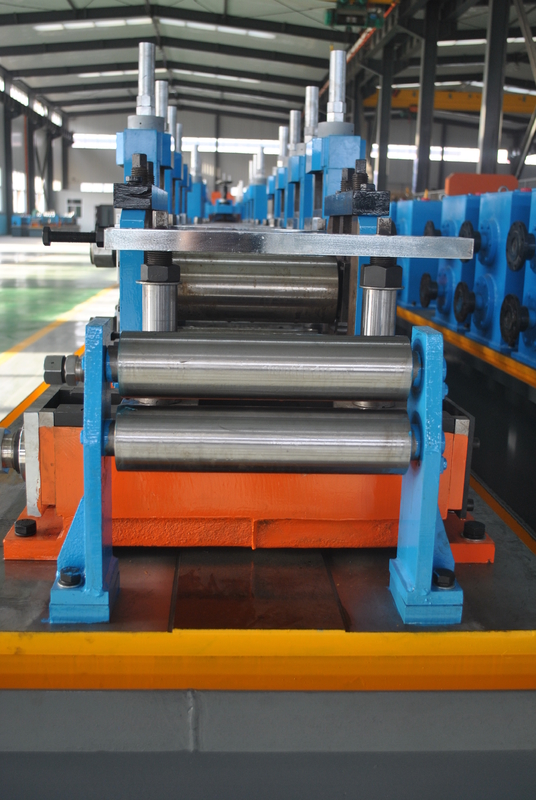

- Las tiras de acero aplanadas se introducirán en la máquina de moldeado y el rodillo en la máquina rodará la tira en forma de tubo redondo.
- Las tiras laminadas se enviarán a continuación a la caja de soldadura donde el tubo se soldará con una soldadora de estado sólido de alta frecuencia.
- Los tubos soldados se formarán a la forma o tamaño esperado en una máquina de dimensionamiento.
Ventajas del producto
- Alta precisión- entre saltos de rodillos de nivel 0.01, entre el marco y el espacio libre del deslizamiento ≤0.02, grado vertical del marco ≤0.05, cada grado paralelo del marco ≤ 0.1, el diámetro y el error de redondez de las tuberías de acero ≤ 0.08
- Utilizar la tecnología japonesa para satisfacer los altos requisitos de precisión de los clientes extranjeros
- Planificable uso del engranaje de gusano y ajuste de gusano, la precisión de ajuste es alta, energía con precisión
- La cicatriz de raspado se puede ajustar ajuste 3D, raspador puede a lo largo del círculo de acero ± 20 ° rotación
- Redondo convertirse en cuadrado es la cabeza turca empuje cuadrado, puede reducir el peso del molde, formando estable, uniforme ángulo R
- Nivel hasta el eje de aumento del bloque de amortiguación de nylon, reducir el impacto en el eje y rodamiento
Proceso de producción
Scroll up -> Uncoil -> Flattening -> End Shear & Butt Welding -> Accumulator -> Forming -> High-frequency induction welding -> Removing external burr -> Cooling -> Sizing -> Cutting -> Checking & Collecting -> Accessing Warehouse
Especificaciones
1. Materia prima
| Aplicación del material |
Las demás bandas de acero laminadas en caliente o en frío |
| Calidad del material |
Acero bajo en carbono, baja aleación: δs≤345Mpa |
| Identificación de las tiras de acero |
Se aplicarán los siguientes requisitos: |
| OD de las tiras de acero |
Para los vehículos de las categorías M1, M2 y M3 |
| Peso de la bobina |
Máximo 2000 kg |
2. Rango de producción
| Pipa redonda |
21-63 mm. El grosor es de 0,7-3,0 mm. |
| Pipa cuadrada |
20 por 20 - 50 por 50 mm. El grosor: 0,7-2,0 mm. |
| Pipa rectangular |
20*30 - 80*40 mm. El grosor es de 0.7-2.0 mm. |
3H.F. Welder. ¿ Qué es eso?
GGP200Kw Soldador de alta frecuencia en estado sólido
4Velocidad de línea
No más de 100 m/min.
5. longitud del tubo
Entre 6 y 12 m
6. Precisión de corte
± 3 mm
7Capacidad eléctrica instalada
Aproximadamente 400 kW
8. Tamaño de toda la línea
alrededor de 50x5m
Como fabricante y proveedor de máquinas de fabricación de tubos certificados CE e ISO9001: 2008 en China, basados en nuestra alta calidad, rendimiento confiable y larga vida útil, nuestras máquinas exportadas a Turquía, Egipto,Marruecos, Kazajstán, Uzbekistán, Tayikistán, Siria, Irán, Irak, México, Sri Lanka, Pakistán, Tailandia, Vietnam y otros más de 30 países.
Si usted tiene algún interés aquí, por favor no dude, estamos aquí felices de ayudarle.
