| Rinda la fuerza de la materia prima: | σs≤340Mpa | Resistencia a la tensión de la materia prima: | Mpa σb≤520 |
|---|---|---|---|
| Grueso: | 1.5-6.35m m | Max. Max. Production Speed Velocidad de producción: | Max.55m/minuto |
| Rectanguler:: | 100*50-200*150m m | Gama de tallas del tubo: | Φ88.9-219.1mm |
| Garantía: | Un año | Tipo de la soldadura: | Soldadura de alta frecuencia |
| Alta luz: | máquina de acero poco aleada del tubo del erw,molino de tubo de acero poco aleado del erw,máquina del tubo del erw de 1.5m m |
||
I. Introduction
La línea del molino de tubo de HG219high-frequency, el usar principal para procesar el tubo de la soldadura eléctrica, el diámetro del tubo es Φ88.9-Φ219.1mm y el grueso del tubo es 1.5-6.35m m del tubo de la soldadura eléctrica, y es también tubo de la forma de la correspondencia del proceso diverso. Esta línea del molino de tubo ha sido proceso auto alcanzado básico para ahorrar en muchos trabajadores, y él haya imitado diseño a la línea del molino del tubo del Japón cuál es fabricación de Changchun/de China importada de Japón. Los respetos a exacto hecho para esta línea del molino de tubo, es no sólo la mejor calidad 168 al tipo línea de alta frecuencia del molino de tubo, pero también es figura.
II. Los términos de proceso básicos
(1) acero de la tira
Debe ser requerir sigue el estándar YB189-64.
(2) aceros de acero, poco aleados con poco carbono; δb≤520Mpa; δs≤340Mpa
(3) bobina del viaje
Diámetro interno Φ500-Φ600mm
Diámetro Φ1000-Φ2000mm de la salida
Peso ≤12000Kg de la bobina
(4) la maquinaria y la electrónica: sobre 1000KW.
Soldador de alta frecuencia: 500KW
capacidad del aire de presión (de 5): ³ /m, 0.4-0.6Mpa de los 6m
taller (de 6) y energía eléctrica:
Debe ser más alto de los 6M al taller de montar la línea de alta frecuencia que es decir la distancia es de tierra a la máquina de transferencia del cielo, el palmo del molino de tubo del taller es 18 M, longitud 120 M, coloca la Cielo-transferencia-máquina de los sistemas de la remolque incluyendo 15 toneladas y 10ton.
III. proceso de trabajo:
el acero de la tira a la unidad material del welder→storage straightener→flattener→shear del →end del coil→uncoiler →formed, soldando con autógena, refrescándose, tamaño exacto de la longitud de tubo del →accurate del tamaño del diámetro del tubo, →package del cutting→inspection.
Capacidad de IV.Processing del equipo:
Ronda: Φ88.9-219.1m m;
Cuadrado: 70*70-170*170m m
Rectanguler: 100*50-200*150m m
Grueso: 1.5-6.35m m
Max. Production Speed: Max.55m/minuto
V. Los parámetros principales de la línea unidad del molino de tubo:
Coche de bobina
El coche de bobina es principal incluyendo el cilindro hidráulico, motor eléctrico, reduce la unidad del marco del río de la velocidad, el marco del nivel uping de la unidad de máquina de la bobina moveing, el movimiento uping de la máquina que arrolla por eléctrico reduce el motor de la velocidad o reducir la unidad del engranaje, la unidad de máquina uping de la bobina para arriba por el cilindro hidráulico, la presión del aceite hidráulico es Mpa 7, y el de memoria del cilindro hidráulico es 400 milímetros, y el cilindro hidráulico móvil se debe controlar por llave de la ruta de la electricidad.
Uncoiler
El uncoiler está de la estructura del solo mandril. Contiene dos porciones principales: cuerpo principal y la base fija. El cuerpo principal se equipa del sistema neumático para satisfacer las necesidades de la extensión, de la contratación y del frenado de los mandriles.
| OD de la bobina | Φ1000-2000mm |
| Identificación de la bobina | Φ500-600mm |
| Anchura de la tira | 270-700m m |
| Grueso de la tira | 1.5-6.35m m |
| Peso de la tira | Max12T |
| Tipo de la extensión | hidráulico amplíese |
| Rotura | Conducción neumática |
Unidad de la enderezadora:
Esta unidad es principal usada para llevar la nueva bobina que la alimentación principal de acero en la unidad del flattener después de la unidad del uncoiler trae la bobina en el lugar de trabajo.
Poder del motor eléctrico: 3KW
Proceso de la presión: 7Mpa
Reduzca la velocidad: BW17-2
Unidad de Flattener
Esta unidad es principal usada para aplanar la cabeza y rastro de la tira de acero y prepararse para la soldadura del corte y del esquileo del paso siguiente para asegurar el acero de la tira se opusiera a plano y a recto en la soldadura del esquileo.
Nivel de Flattener y capacidad el presionar:
El estilo del ajusta velocidad: Ningún grado de ajusta velocidad
El estilo de la estructura: Presionando y llevar, unidad del flattener de cinco rollos
Encima de y abajo estilo: Sistema hydráulico
Anchura del flattener: 270-700m m
Grueso de Flattener: 1.5-6.35m m
Presión de funcionamiento del cilindro hidráulico: 7Mpa
Poder del motor eléctrico: 15KW
Esquileo y soldador del extremo
El soldador del esquileo es una unidad importante a la línea equipo del molino de tubo, y principal usado para cortar la cabeza de acero o el ensayo de la tira ninguno-normal, y entonces conectando el ensayo de acero de la tira pasada con la cabeza siguiente de la tira para asegurar el proceso continúe.
Poder: Energía hydráulica
Cortar grueso: 1.5-6.35m m
Anchura: 270-700m m
La presión del aceite hidráulico del funcionamiento: 7Mpa
Presión de funcionamiento del cilindro hidráulico para cortar: 14Mpa
Acumulador espiral horizontal los 6M
Esta unidad es principal incluye en press& lleva el dispositivo material, acumulador para montar, lleva de la unidad material, unidad de control eléctrica.
Es principal incluye el marco, motor eléctrico, unidad de freno, circundando el árbol del poder de la transferencia de la dirección del para reducir velocidad, para presionar y para llevar el rollo, sistema de aire de presión del rollo de la guía, unidad examinada de la velocidad; puede suministrar el acero de la tira al acumulador y los Horario de Greenwich transferirá para llevar la información de la velocidad al sistema de control eléctrico, cuando exigimos la parada llevamos el material a esta unidad, parará el rollo al motor eléctrico y el press& lleva el rollo material por la rotura, y también podría ajustar la velocidad para llevar el motor eléctrico y la unidad lleva velocidad material.
Incluya el motor eléctrico, el marco, el rollo del círculo íntimo, hacia fuera el rollo del círculo y el rollo de presión. Puede ser utilizada al almacenamiento la tira que el material de acero del press& lleva la unidad y podría ser extraer del centro envía-apagado el rollo material.
Incluya el marco, rollos de la dirección de la guía, rollo de la guía hacia fuera del lugar alto o más bajo. Puede llevar el acero de la tira para formar el sistema y enviar realice la información material de la velocidad al dispositivo de control eléctrico.
(4) parámetros técnicos:
Grueso de acero de la bobina: 1.5-6.35m m
Anchura: 270-700m m
El diámetro externo: 8000m m
Lleve la velocidad que va del material: Vmax=100m/min
Poder del motor directamente eléctrico de la prensa y llevar: motor 45KW
el motor eléctrico del bastidor del acumulador: motor 75KW

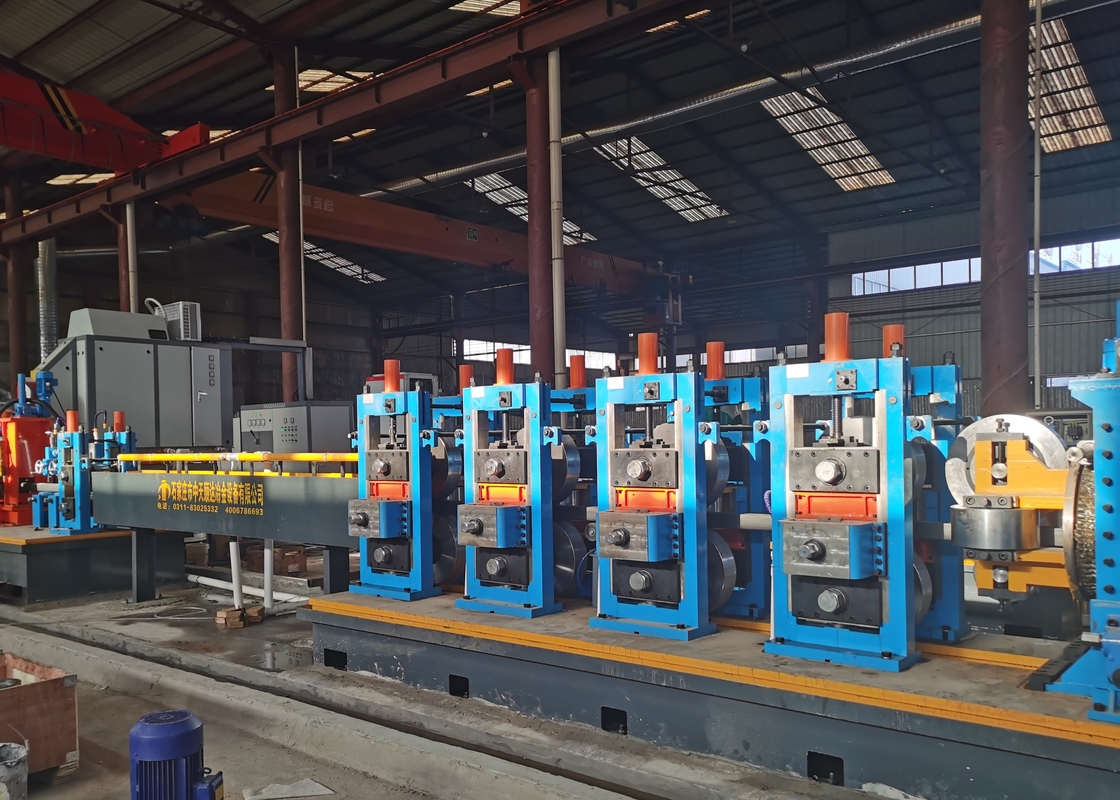

Formación y clasificación
La unidad de formación y de clasificación es el equipo vital a la línea del molino de tubo. Esta unidad seguir la teoría del marco del rollo. Podría continuar proceso un poco de tubo de acero de la especificación por la soldadura del ninguno-contacto, que está llevando un poco de acero de la tira a esta unidad y lo deja que pasa el rollo del marco al tubo del marco crudo, y después tomar el líquido eléctrico junto en la superficie de la soldadura del tubo para tratar la temperatura del tubo más arriba al traje que soldaba con autógena por la soldadura del rollo acuciante, y entonces después de refrescar, formando el apresto y el flattener al producto cuál es su tubo de la demanda.
| Formación del tubo OD. |
Ronda: Φ88.9-223mm; Cuadrado: 70*70-170*170m m Rectanguler: 100*50-200*150m m |
| Formación de grueso de pared del tubo | 1.5-6.35m m |
| Formación de velocidad | Max.50m/minuto |
| Número. de los soportes de formación, horizontal | 7 |
| Número. de los soportes de formación, vertical | 9 |
| Soporte del rollo de la guía | 1 |
| Soporte del rollo del apretón | 1 |
| Soporte de pulido del rollo | 1 |
| Cortador que raspa de la oficina | 2 sistemas |
| No. de soportes de clasificación, horizontal | 5 |
| Número. de soportes de clasificación, vertical | 5 |
| Los turcos dirigen | 4sets con la sola cabeza |
| Diámetro del eje y material del soporte horizontal del rollo | Φ120mm, 40Cr material |
| Diámetro del eje y material del soporte vertical del rollo | Φ70Material 40Cr |
| Motor de CA principal |
Formación: 160kw Apresto: 200kw |
Sierra que muele
La sierra el cortar frío es una tecnología que corta en línea emergente en la industria soldada con autógena del tubo. La característica principal es que adopta el principio de moler frío. Después del corte, la meta de tubo está plana y libre de rebabas. No hay necesidad del corte secundario para los usos con altos requisitos de proceso. Además, debido a la tecnología de seguimiento de longitud fija adoptada de la continuación serva, la exactitud de la longitud que corta es más alta que la de las sierras que vuelan del ordenador ordinario. En el proceso de producción, el polvo y la contaminación acústica se reducen perceptiblemente.
El sistema entero adopta el sistema de control digital completo del movimiento de Siemens Simotion y la combinación de la red de Profinet, motor servo todo con el control de red, con 10" los parámetros de sistema de entrada de la pantalla táctil, los parámetros de funcionamiento del sistema es información de registro clara y exacta, y en tiempo real de la alarma de sistema. La placa de acero baja de la sierra se suelda con autógena y se procesa después de moderar. Las piezas móviles todas son conducidas por el carril de guía y el tornillo lineares lineares de la bola. Tiene su propio sistema lubricante. El vuelo entero consideró que la máquina es estable y confiable, y el sistema de control eléctrico está avanzado.
Unidad que forma método: fondo formación/formación del centro
Velocidad linear máxima: 55 m/min.
Gama de la longitud de corte: 4 ~ 12meters
Exactitud de la longitud de corte: ±1.5mm (la línea fluctuación de la velocidad no excede del 2%)
Regulador principal: Siemens Simotion D435-2
Red del control: ProfiNet
Entrada-salida de la extensión: ET-200SP
Soldador de alta frecuencia de 600kilovatios
Poder nominal: 600kW
La máquina automática del embalaje y el empaletar de la tubería de acero
La máquina automática del embalaje y el empaletar de la tubería de acero se utiliza para terminar automáticamente la colección y el amontonamiento del tubo soldado con autógena en el extremo de la cadena de producción de soldadura del tubo, para correr suavemente automáticamente, para reducir la intensidad de trabajo, para mejorar el grado de la automatización de la cadena de producción, y mejorar con eficacia la eficacia de la producción. Al mismo tiempo, puede reducir el ruido del impacto, eliminar el perjuicio que topa, mejorar la calidad del producto, reducir el coste de producción, y elimina el peligro ocultado de la seguridad.
Rodillo
Material: Cr12
Dureza del rodillo: HRC58-62
La profundidad de por temple el envejecimiento: ≥ 10m m
Aspereza de la superficie: Ra≤0.8um
