Datos del producto:
Pago y Envío Términos:
|
Velocidad del molino: | 30-60m/min | Garantía: | 1 año |
---|---|---|---|
Voltaje: | 380V/220V | Peso: | 30 toneladas máxima |
Motores de DC: | 280KW, 315KW | Servicio post-venta proporcionado: | Ingenieros disponibles mantener la maquinaria en ultramar |
Anchura de la bobina: | 800~2000m m | Gama del grueso: | 5-20m m |
Alta luz: | máquina que raja de la bobina de acero de 20m m,máquina que raja de la bobina de 20m m,máquina que raja de la bobina de acero 60m/min |
Cantidad (unidades) | 1 - 1 | >1 |
Est. Tiempo (días) | 60 | Para ser negociado |

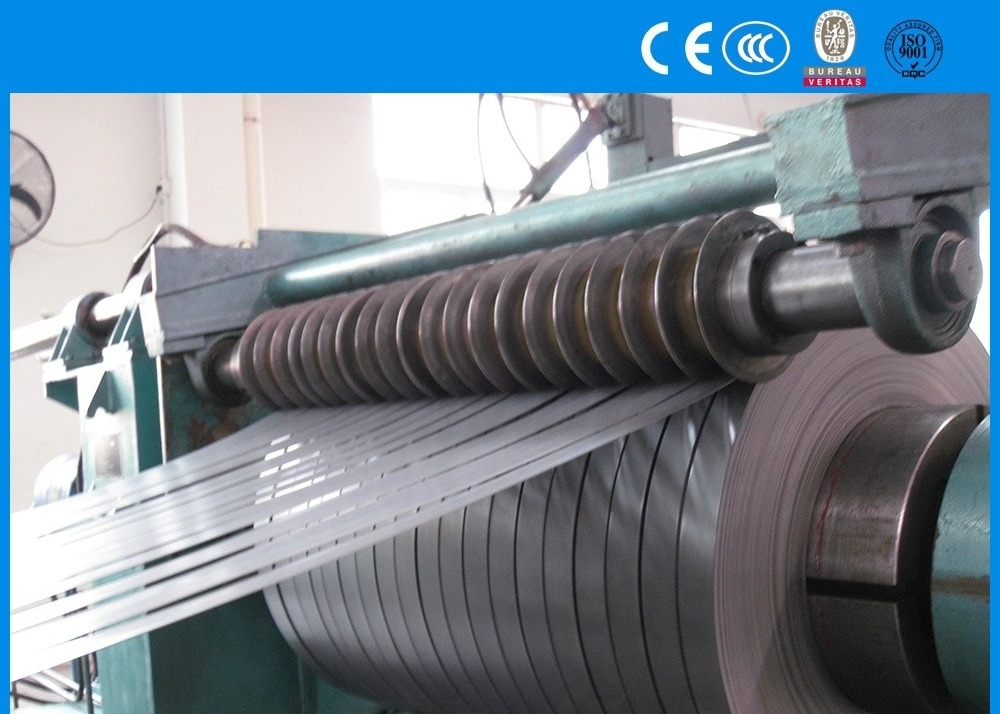

Rajando la línea máquina integrada principalmente por uncoiler, el alimentador, la cortadora y la función de recoiler.its es rajar una bobina ancha a las tiras indicadas de la anchura arrollan junto con la dirección que se puede utilizar para moler, tubo de soldadura, formación fría de la longitud de la curva, sellando como billete. Al mismo tiempo, diversa cuchilla material cambiante puede rajar diversas bobinas del metal.
Parámetro técnico principal:
Material de bobinas | Acero de carbono de HR/CR tal como Q235, placa galvanizada, placa de acero coloreada etc |
Grueso de la tira de la cortadora de la bobina del metal | (5~20) milímetros |
Anchura de la tira | 800~2000m m |
Peso de Max.coil | 40000kgs |
Diámetro de nivelar los rodillos y el rodillo tensor | Φ260 |
Diámetro de la cortadora de la bobina del metal del eje de la cortadora | Φ420 |
Cortadores del disco de la máquina que raja de la bobina | 6CrW2Si, HRC54°~56°, OD650mm x ID420mm x T50mm |
Diámetro del bloque del recoiler | Φ800mm |
Separación de discos | 65Mn, OD250 x ID110 x T10/20mm |
Motores de DC para la cortadora y el recoiler | 280KW, 315KW |
Velocidad que raja de la máquina que raja de la bobina | (30-60) m/min, ajustable |
Proceso del producto:
Roll&leveler cargado del device→Pinch del car→Uncoiler→Straightener de la bobina y coche de bobina station→Recoiler→Unloading hidráulico del →Tension del hoyo del →Loop de la devanadera de la plataforma y del pedazo del →Transition del →Slitter de la guía del →Side del hoyo del →Loop del esquilador.
Modelo Of Slitting Line:
Modelo | Grueso de la placa | Anchura de la placa | Peso de acero de la bobina | Anchura de acabado | Velocidad del esquileo |
3*1250m m | 0.5-3.0m m | 700-1250m m | 25 toneladas | <40mm> | 120 (m/min) |
4*1250m m | 0.5-4.0m m | 700-1250m m | 25 toneladas | <40mm> | 120 (m/min) |
6*1250m m | 0.5-6.0m m | 700-1250m m | 25 toneladas | <40mm> | 120 (m/min) |
3*1600m m | 0.5-3.0m m | 900-1600m m | 30 toneladas | ≥40mm | 120 (m/min) |
4*1600m m | 0.5-4.0m m | 900-1600m m | 30 toneladas | ≥60mm | 110 (m/min) |
6*1600m m | 1-6m m | 900-1600m m | 30 toneladas | ≥60mm | 100 (m/min) |
8*2000m m | 2-8m m | 900-2000m m | 35 toneladas | ≥70mm | 60 (m/min) |
10*2200m m | 3-10m m | 900-2200m m | 35 toneladas | ≥80mm | 50 (m/min) |
12*2200m m | 3-12m m | 900-2200m m | 35 toneladas | ≥100mm | 40 (m/min) |
16*2500m m | 4-16m m | 900-2500m m | 35 toneladas | ≥100mm | 40 (m/min) |
20*2500m m | 6-20m m | 900-2500m m | 35 toneladas | ≥100mm | 30 (m/min) |
Este modelo apenas para usted referencia, la gama de productos y grueso es ajustable, nosotros se tiene dirigir al equipo, puede diseñar la máquina según el cliente especial requiere. Envíe la investigación aquí
